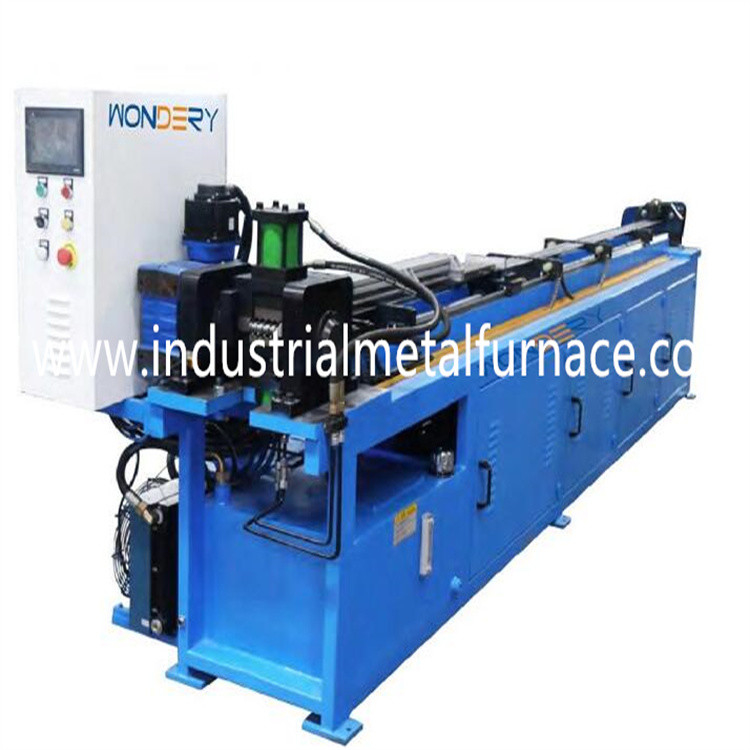

machine 3000mm de cintreuse d'épingle à cheveux de four du traitement thermique 50Hz de 3000mm

Machine à cintrer de tube semi-automatique de haute qualité d'épingle à cheveux

1.Application

La machine de cintreuse d'épingle à cheveux est une de l'équipement nécessaire de la CAHT

chaîne de production. Nous avons l'équipement de la CAHT de gamme complète tel que la grande vitesse

la presse d'aileron, aileron progressif meurent, type servo machine en expansion de tube, semi

cintreuse automatique et complètement automatique d'épingle à cheveux, etc. Ceci semi automatique

la machine à cintrer d'épingle à cheveux a les fonctions du manuel alimentant, servo

plaçant, se pliant servo, et déchargeant servo. La longueur d'épingle à cheveux

gammes 200-3000mm. Le diamètre de tube s'étend de 7mm-16mm.

L'efficacité de production peut être 2-5pcs par cycle.

2. Paramètrestechniques:

2,1 caractères de structure :

2.1.1 design compact, moteur servo conduisant, manuel chargeant, opération

mode manuel ou automatique pour o

ption

2.1.2 le processus du mode d'opération automatique est alimentation matérielle par le manuel

→ de recourbement de pulvérisation de usinage de mandrin de → de → d'huile de clamping→ de →mould de retour

→ lâche de bride déchargeant le → déchargeant la maison de usinage de recourbement de → à la maison

2,2 différence de jambe d'épingle à cheveux dans la longueur moins de 0.5mm

2,3 aucun désaccord évident, « bosse » anormale, plissement ni l'un ni l'autre d'autre

insuffisance. Ellipse moins de 8%

2,4 tolérance d'arrondi de secteur de courbure <>

2,5 tolérance parallèle pour les deux jambes droites ≤3% ;

2,6 courant et fonctionnant sans à-coup.

3. Paramètres d'optimisation du traitementdemachine:

3.1. Efficacité de fonctionnement : 12 secondes par cycle prenant 1 mètre comme exemple.

Cfm pneumatique de la consommation 3,5 d'air

3.2. Air refroidi

système 4.Lubrication

Tige en expansion avec les trous et le contrôle de lubrification par la vanne électromagnétique qui permettent l'huile

pulvérisez chaque des secondes de établissement (le temps d'injection peut être ajusté)

5. Composantsd'équipement

6. Pièces de rechange
