plasma Ion Nitriding Process de four de nitruration du gaz 1000V

Type d'alimentation CC d'ION Nitriding Furnace de PLASMA d'IMPULSION de VIDE de WONDERY

1.Application

Le four industriel de nitruration d'ion est principalement utilisé pour la nitruration d'ion, procédé chimique nitrocarburizing de traitement thermique de plasma d'ion (nitruration molle) des pièces mécaniques pour modifier la surface des pièces mécaniques et pour obtenir les propriétés mécaniques et physiques et chimiques exigées.

L'ensemble complet de four industriel de traitement thermique se compose d'alimentation d'énergie d'ion, corps de four de vide, système d'acquisition de vide, mesure et système de contrôle de la température, système d'approvisionnement en gaz, etc.

paramètres 2.Technical d'Ion Nitriding Furnace

2,1 paramètres principaux d'alimentation d'énergie d'ion de C.C

Tension de sortie de C.C : 0-1000v réglable

Grand courant de sortie d'approvisionnement d'alimentation CC :

Arc s'éteignant le mode : Arc d'oscillation de LC s'éteignant et s'éteindre d'arc de coupure

3.Introduction à chaque unité

alimentation d'énergie de 3,1 ions

L'alimentation d'énergie d'ion est la partie fondamentale du four de nitruration d'ion. Si l'alimentation d'énergie d'ion est stable et fiable directement affecte le travail normal de l'équipement de traitement thermique entier et la qualité du processus.

L'alimentation d'énergie d'ion est divisée en alimentation d'énergie d'ion de C.C et alimentation d'énergie d'ion d'impulsion, que les utilisateurs peuvent choisir selon leurs besoins.

Alimentation d'énergie d'ion de C.C

L'alimentation d'énergie d'ion de C.C arc inclut principalement le transformateur de redresseur, le circuit de redresseur commandé de silicium, de LC oscillation s'éteignant le circuit, circuit de retour de coupure et contrôle circuit.d

L'alimentation d'énergie d'ion de C.C a les fonctions de protection du court-circuit d'anode et de cathode, la surintensité et la surtension, échec de phase, misoperation et ainsi de suite.

corps de four de 3,2 vides

Le corps de four de nitruration de plasma est fabriqué avec le permis de production secondaire national de récipient à pression.

Le corps de four de vide est divisé en corps ordinaire de four et corps de four avec le chauffage auxiliaire, qui peut être choisi par des utilisateurs selon leurs besoins.

corps ordinaire du four 3,3

Le corps de four de vide de l'équipement est divisé en type bon (pièces accrochant), type de cloche (pièces empilant) et type complet pour que des utilisateurs choisissent et pour achètent.

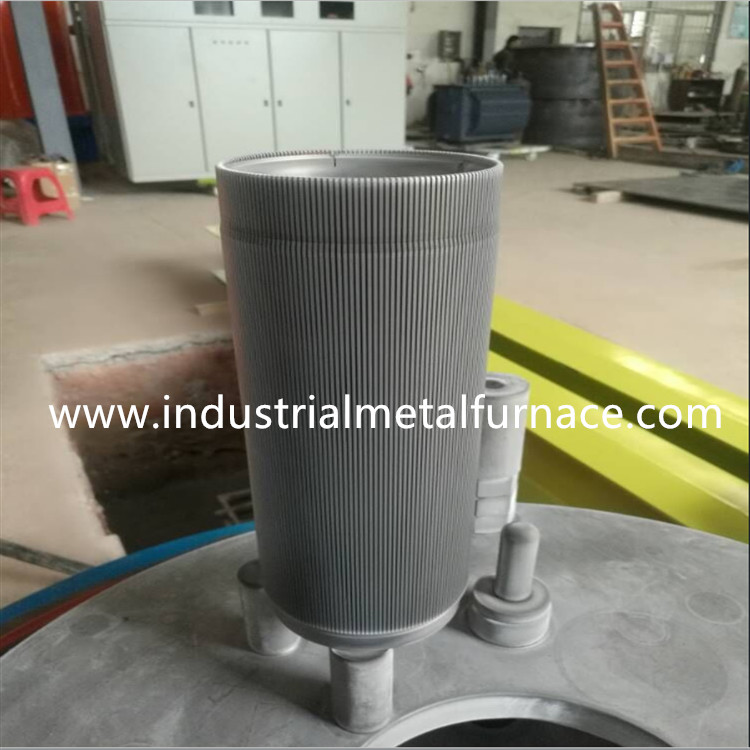

Le corps de four de vide se compose de baril de four et de châssis de four.

Le baril de four est soudé avec des plaques d'acier et a une structure de double-couche, avec le refroidissement par l'eau au milieu. Toutes les surfaces d'étanchéité (cannelures) sont scellées avec les bagues d'étoupage en caoutchouc de vide. Le four est équipé du bouclier thermique d'acier inoxydable et du plat de cathode. Un voyant à niveau visible est ouvert sur le baril de four. Le port d'entrée d'air est installé sur le dessus du corps de four.

Le châssis de four de nitruration d'ion de plasma est équipé de l'interface de transport d'énergie de cathode, de l'interface de mesure de la température, de l'interface de mesure de pression, de l'interface d'extraction d'air, etc.

Le dispositif de transmission de cathode se compose de tige de cathode, joint, protection isolante, soutenant la douille de colonne et d'entrefer. L'avance de cathode est reliée au plat de cathode par le dispositif de transport d'énergie de cathode.

La figure suivante est le schéma de principe du dispositif de transport d'énergie de cathode de l'équipement.

Le corps de four de vide est bien scellé pour assurer le degré de vide exigé par le processus.

Selon les conditions de traiter la taille et la capacité de production de partie, le corps de four de vide devrait avoir le suffisamment de volume de travail.

corps de 3,4 fours avec le chauffage auxiliaire

Afin d'améliorer l'uniformité d'effet thermique et de température dans le four, le corps de four avec le chauffage auxiliaire peut être choisi.

Un composant de chauffage auxiliaire composé de fil de chauffage électrique d'alliage (bande), d'isolateur en céramique et de cadre fixe est installé dans le four ordinaire pour former un corps de chauffage auxiliaire de four.

Le chauffage auxiliaire sera équipé de la correspondance l'alimentation d'énergie de chauffage auxiliaire de basse tension et à forte intensité.

système d'acquisition de 3,5 vides

Le système d'acquisition de vide se compose de pompe à vide de palette rotatoire, de vanne électromagnétique de vide et de vanne papillon mécaniques de vide, qui est reliée au corps de four de vide par des tuyaux de vide. La basse mesure de vide est utilisée pour mesurer le degré de vide du corps de four de vide.

mesure et système de contrôle des 3,6 températures

La mesure et le système de contrôle de la température se compose de thermocouple, de circuit de contrôle de température et d'instrument de contrôle de température. Le signal de millivolt de la température est obtenu par le thermocouple, et la température d'objet est exactement commandée par l'ajustement de PID de l'instrument de contrôle de température et des circuits relatifs.

système de 3,7 approvisionnements en gaz

Le système d'approvisionnement en gaz du four de traitement thermique de vide se compose de cylindre d'ammoniaque, de réducteur de pression d'ammoniaque, de rotamètre (ou de débitmètre de masse) et de canalisation de transmission de gaz.

L'équipement de four de nitruration de plasma est équipé de deux compteurs de débit, un pour le règlement d'écoulement d'ammoniaque et l'autre pour le règlement de carburation d'écoulement de gaz. Les deux gaz sont mélangés dans le four après dépassement par le débitmètre, et le processus nitrocarburizing (nitruration molle) peut être réalisé en ajustant le rapport d'écoulement.
