Inclinaison des chutes industrielles de fréquence moyenne d'en cuivre du four 70KW de fusion des métaux de puissance d'IGBT
1. application
Le four de fonte de cuivre industriel de frequecy moyen de la puissance 70kw d'IGBT est utilisé pour fondre
Chutes de l'en cuivre 100KG.

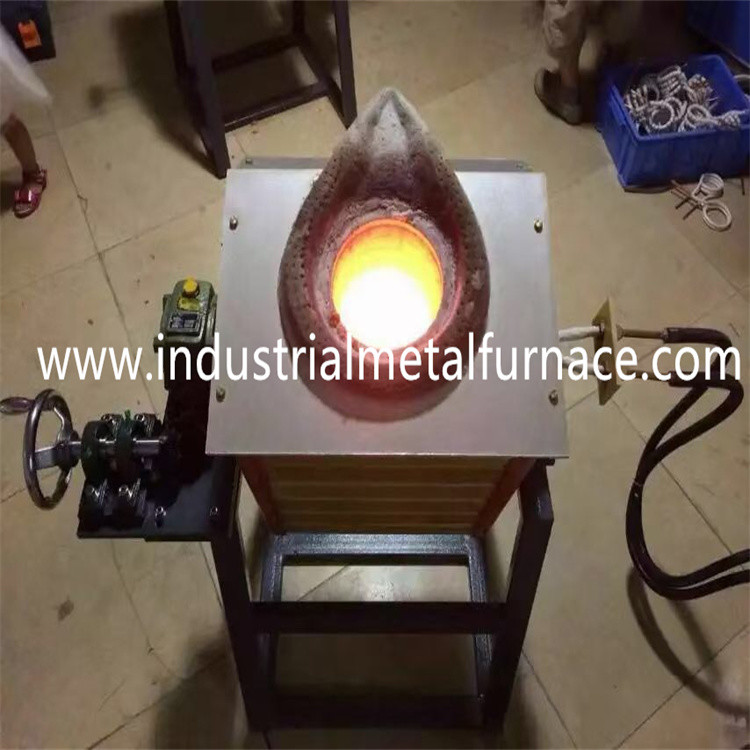

Le four de fonte d'induction est un type rapidement de inclinaison four à induction pour fondre de divers métaux
comme l'acier, le fer, le cuivre, l'argent, l'aluminium, le zinc, l'avance, etc. Le four de fusion des métaux a
avantages de petite taille requis, de sécurité, de contrôle de température intelligent, et d'efficacité de fonte rapide.
2. Paramètres techniques
| De puissance de sortie | 70KW | Capacité | Cuivre 100KG |
| Gamme de tension d'entrée | 340V-430V | Type de refroidissement | Refroidissement par l'eau |
| Fréquence d'oscillation de sortie | 1-20KHZ | Condition de l'eau de refroidissement |
0.8~0.16Mpa 9L/min |
| Courant d'entrée maximum | 105A | Poids |
Machine principale : 80kg ; Armoire de commande : 60kg |
| Courant de sortie | 400-3500A | Dimension |
Machine principale : 725*600*900mm (L*W*H) ; Armoire de commande : 670*420*500mm (L*W*H) |
Tableau 3.Power pour le four de cuivre de petite taille de fusion des métaux
| Caractéristiques et paramètres des séries de fréquence moyenne de four de fusion | ||||
| Puissance d'entrée | Capacité de fonte de matériaux communs | Taille de creuset de graphite (millimètres) |
Taille du corps de four (longueur/largeur/taille (millimètre) |
Taille d'alimentation d'énergie (millimètres) |
|
15KW
|
10KG | Diamètre extérieur/taille totale : 160 * 185 | 800*550*750 |
Cabinet 1:530*290*520 Cabinet 2 : 500*230*460 |
|
25KW
|
20KG | Diamètre extérieur/taille totale : 185* 220 | 800*550*750 |
Cabinet 1 : : 530*290*520 Cabinet 2:500*230*460 |
|
35KW
|
30KG | Diamètre extérieur/taille totale : 215* 250 |
830*560*920
|
Cabinet 1:630*340*540 Cabinet 2:500*230*460 |
|
45KW
|
50KG | Diamètre extérieur/taille totale : 260 * 300 |
890*620*1020
|
Cabinet 1:700*350*620 Cabinet 2:500*230*460 |
|
70KW
|
100KG | Diamètre extérieur/taille totale : 315 * 410 |
940*650*1100
|
Cabinet 1:700*350*620 Cabinet 2:550*400*510 |
|
90KW
|
120KG | Diamètre extérieur/taille totale : 340 * 440 |
940*650*1100
|
Cabinet 1:820*420*890 Cabinet 2:550*400*510 |
|
110KW
|
150KG | Diamètre extérieur/taille totale : 365 * 450 |
1050*790*1200
|
Cabinet 1:820*420*890 Cabinet 2:550*400*510 |
|
160KW
|
250KG | Diamètre extérieur/taille totale : 430* 540 |
1050*790*1200
|
Cabinet 1:750*500*960 Cabinet 2:550*400*510 |
Notes : Nous avons également le four moyen et de grande taille de fusion des métaux d'induction. La capacité maximum de
le four atteint 20Ton ou plus. Nous fournissons le service customzied.

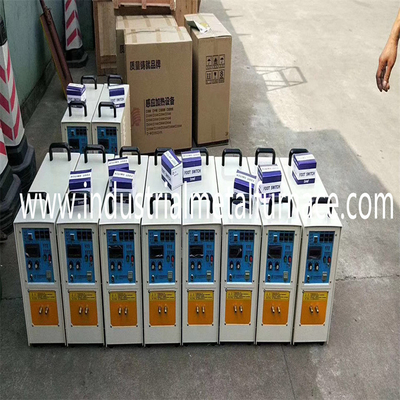

Alimentation de l'énergie 4.IGBT
Le four à induction en métal adopte le dispositif de puissance d'IGBT et la technologie unique de conversion de fréquence
pour fonctionner stablement et fournir une fiabilité et une longévité plus élevées. Il a la fonction d'actuel constant et
le contrôle de puissance constante, qui optimise considérablement le processus de chauffage en métal, réalise le chauffage efficace et rapide,
et donne le plein jeu aux avantages du produit. Dans les mêmes conditions, il a deux fois l'économie de puissance
que le thyristor traditionnel de fréquence moyenne. Avec la conception de charge de 100%, il peut fonctionner sans interruption pendant 24 heures et
améliorez la qualité de chauffage.
