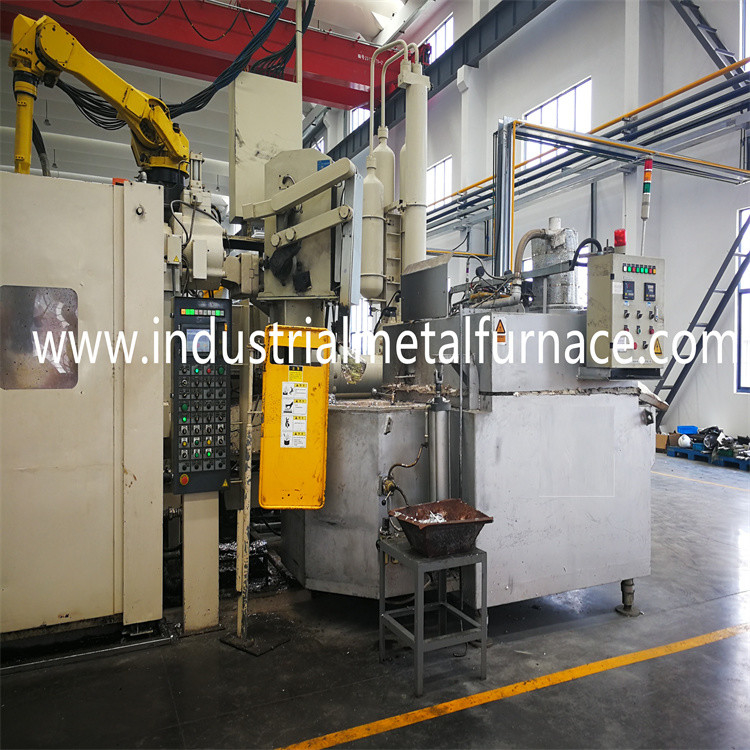

Four en aluminium de participation de gaz de la piscine 300KGS

Type de gaz de piscine four de participation d'alliage d'aluminium

type four de piscine de l'alliage 1.Aluminum de participation de gaz

Le type four de piscine de participation de gaz s'applique principalement à l'isolation

de la solution en métal non ferreux, et peut être employé dans la machine de moulage mécanique sous pression,

coulée par centrifugation, bâti de gravité, bâti de précision et d'autres processus.

Le produit se compose du corps de four, système de combustion et

boîte de contrôle électrique. Le système brûlant de flamme plate est installé

sur le dessus du four, qui rayonne directement l'aluminium

liquide d'alliage avec un rendement élevé. Il est facile maintenir le four

et mouvement.

Le type à gaz four de piscine de participation est une exploitation d'alliage d'aluminium

four qui peut récupérer la chaleur et poursuivre la limite de l'économie d'énergie.

le brûleur de consommation d'énergie 1.Low avec l'échangeur de chaleur est adopté,

ce qui peut effectivement employer l'échappement de la chaleur.

2. Le brûleur plat importé de haute qualité à flamme est adopté, avec la grande flamme

secteur de rayonnement et efficacité thermique élevée. La température de fondu

l'aluminium peut être commandé dans le ℃ du ± 3, et le contenu d'oxygène dedans

l'atmosphère dans le four est moins de 5%, qui peut effectivement

empêchez la génération des oxydes dans le four.

3. En raison de sa structure unique d'isolation thermique, il peut effectivement

réduisez la dissipation thermique extérieure, réduisez la température ambiante et

améliorez l'efficacité thermique.

le garnissage de four en aluminium de participation du gaz 4.The est fait en de haute résistance minéral combiné

non réfractaire en aluminium de bâton, avec une durée de vie de plus de 5

années (garantie de trois ans).

système de la combustion 5.Adopt et soutien spéciaux de combustion

fan pour réaliser l'opération à faible bruit

2. Selon les conditions de notre société, ce four

vise l'isolation de l'alliage d'aluminium. Il a les paramètres suivants.

changement du niveau 1.Liquid : 175mm

2. Type de carburant : gaz naturel ; valeur calorifique : 8600kcal/Nm3 ; pression d'approvisionnement en gaz : 5kpa

3. La température évaluée du gaz fondu : ℃ du ± 850

4. Exactitude de contrôle de température : ℃ du ± 5

5. Alimentation d'énergie : 380V, 50Hz, système triphasé de 5 fils

constitution 3.Furnace

1. Structure métallique :

Les à gaz coquille de four de participation de moulage mécanique sous pression sont constitués par l'épissure et

la soudure de la plaque d'acier et de l'acier de section, et le matériel autour de la porte de four est moulée

fer. Le four entier a la fonction de levage, il est facile assortir que

avec l'équipement.

2. Composition du garnissage de four :

Le bain en fusion est constitué par moulable ancien. Ce matériel

est un matériel de moulage, qui a les caractéristiques de haute résistance,

aucune adhérence en aluminium, longue durée de vie et ainsi de suite. (compressif

force : 140MPa au-dessus du ℃ 110, alors que le taux linéaire de changement est seulement 0,1%).

Le dessus de four et l'extrémité supérieure du mur de four emploient importé

Vous êtes couche nanoe d'isolation thermique. La hausse de la température du four

le mur est moins de 30 degrés.

3. Système de combustion :

le brûleur à gaz importé par 3,1 sera fonctionnement et entretien de selectedSimple,

longue durée de vie, contrôle de température, allumage automatique et oeil du feu

surveillance. Quand la température réglée est atteinte, les arrêts de brûleur

combustion. Quand la température dans le four est inférieure à la limite inférieure

de la température réglée, le brûleur entre dans le port de combustion pour automatique

combustion, allumage automatique et détection de tige de flamme. Après l'opération

la préparation du four se tenant est accomplie, la purge de souffle est portée

d'abord, et alors l'allumage automatique est effectué pour la basse combustion.

Après que la flamme soit détectée par la tige de détection de flamme, le brûleur va le faire

entrez dans automatiquement et graduellement l'état élevé de combustion. À la même chose

temps, la tige de détection de flamme surveille toujours l'état de combustion de

brûleur.

3,2 le système de sûreté du four se tenant peuvent immédiatement découper

brûleur principal et brûleur d'allumage et interrompre l'approvisionnement en combustible quand

le brûleur n'est pas complètement brûlé ou n'est pas éteint. Un dispositif de verrouillage

est placé entre les manos-contact du carburant et le soutien de combustion

canalisations d'air, de sorte que le robinet d'isolement de l'approvisionnement en combustible puisse être fermé

par la réponse du dispositif de verrouillage en cas de tout anormal

états de combustion. Contrôle de température de fonte : le contrôle de température

est ajuster automatiquement la vitesse de la fan de combustion par

convertisseur de fréquence de la fan de combustion selon l'aluminium

la température liquide du four se tenant, afin d'ajuster la combustion

volume du brûleur. La méthode est règlement de PID. La température supérieure

la limite est fixée en chauffant la température de l'atmosphère dans la couverture pour commander

la température de l'atmosphère.

3,3 composantes principales de système de combustion

1) Tête principale de brûleur 1 # Krom

2) Vanne électromagnétique principale du feu 1 # Honeywell

3) 1 # Honeywell

4) Mano-contact de vent 1 # Honeywell

5) Valve réduisant la pression 1 # Fisher

6) Commutateur 1 de pression de gaz # Honeywell

7) Contrôleur de combustion 1 # Honeywell

8) Fan de soutien de combustion 1 # domestique

9) contrôleur de température 2 # Taisi

3.4.Schneider et marques de Chint sont employés pour de basse tension

composants électriques.

4. contrôle de température

Commutateur automatique de flamme de contrôle de température, au-dessus d'alarme de la température,

protection d'extinction, etc.

1. Contrôle de température en aluminium liquide

2. contrôle de température de la température

3. Après que la préparation du four soit accomplie, mettez en marche le commutateur,

employez d'abord le ventilateur pour purger le four se tenant en aluminium pour le processus de moulage mécanique sous pression,

placez la température de contrôle, ouvrez la vanne électromagnétique du gazoduc en même temps,

et le gaz est injecté dans le four pour l'allumage et la combustion automatiques.

5.Scope de fortification d'utilisateur :

1. Le gazoduc sera relié au corps de four au besoin.

2. Travaux de câblage électriques, d'armoire de commande au câblage de corps de four,

sont fournis par notre société.

Le câblage fonctionne de l'alimentation d'énergie et l'approvisionnement d'alimentation générale sont en dedans

la portée des utilisateurs. L'alimentation d'énergie est 380V le ± 10%, 50Hz.

3. L'aluminium four de moulage mécanique sous pression plaçant des travaux

(également coordonné par les deux parties).

6. les travaux de l'entrepreneur :

1. Fabrication de corps de four

travaux de la base 2.Site

3. fabrication des accessoires appropriés du four

4. production de système de contrôle

5. Fortification de peinture

6. installation et travaux à façon

fortification de la formation des opérateurs 7.Site

fortification du transport 8.Equipment

7. configuration standard

1. un corps de four

2. Un ensemble de système de contrôle

la température 3.Two mesurant les couples thermo (un pour le liquide de mesure

la température en aluminium et une pour la température de four, parmi laquelle

le couple thermo pour mesurer la température en aluminium liquide est

équipé de la douille protectrice de tour de lente de silicium)

4.One a placé du système de combustion

matériaux 5.Several vulnérables (2 ensembles de tiges d'allumage)

copie 6.One de manuel d'exploitation

8. caractéristiques matérielles

Corps de four

système 9.Combustion

partie commande 10.Electrical
