850 four à induction en aluminium de four de participation du degré 500KGS pour la fonte en acier

Type four se tenant électrique de piscine de l'alliage 500KGS d'aluminium

Le type four se tenant électrique de piscine s'applique principalement

dans la participation de la solution en métal non ferreux, et la boîte être

utilisé dans la machine de moulage mécanique sous pression, coulée par centrifugation, bâti de gravité,

moulage de précision et d'autres processus.

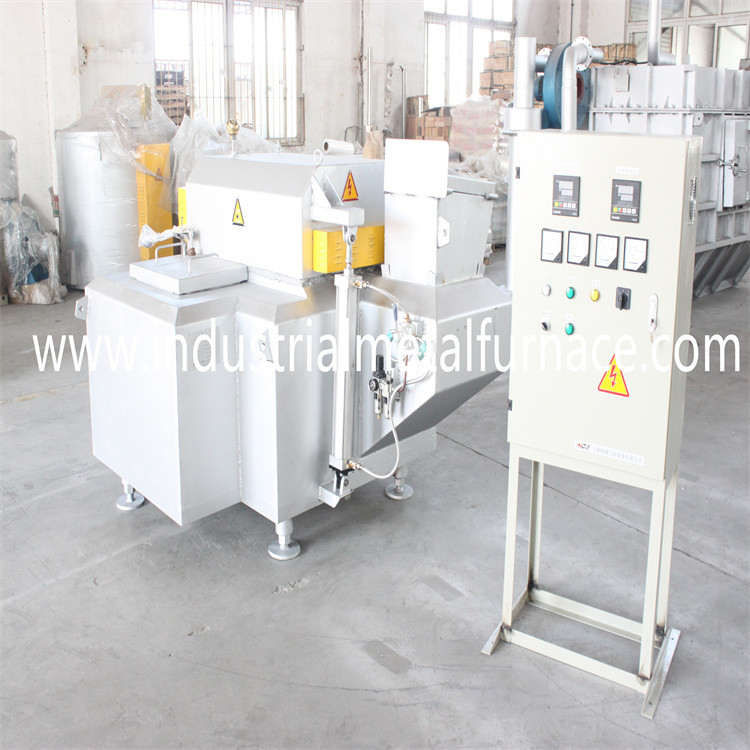

Le produit se compose du corps de four, élément de chauffe et

boîte de contrôle électrique. La partie supérieure du contrôle électrique

la boîte est la ligne de contrôle et la partie plus inférieure est la ligne électrique.

le corps de four se compose principalement de chambre de alimentation, port ladling,

chauffage et tenir la chambre de chambre, etc. La paroi du four

le corps est fait d'acier et plaque d'acier de section, et est garni de divers

matériaux réfractaires légers. Le bain en fusion est construit avec non le bâton

moulable en aluminium pour assurer la composition d'alliage du liquide fondu.

Un élément de chauffe de tige de carbure de silicium et un matériel d'isolation thermique

sont installés sur le four léger supérieur pour rayonner directement l'aluminium

niveau liquide d'alliage dans le bain en fusion, avec l'efficacité thermique élevée et

entretien, nettoyage et mouvement commodes.

Ⅰ. Composition de corps de four

Le corps de four du type four de piscine de participation se compose principalement

du port de alimentation, chambre de participation, vidange et four de se tenir

couverture. L'admission, tenant la chambre et le débouché sont intégrés, et

80ACX minéral moulable (matériel allié) est employé pour le bâti ancien,

(résistance à la pression : 140MPa au-dessus du ℃ 110, alors que le taux linéaire de changement est 0,1%).

Ceci moulable a les caractéristiques non du bâton en aluminium, de haute résistance,

nettoyage facile et longue durée de vie. La couverture de four est faite en japonais

Coton réfractaire de fibre d'Isolite, qui a les caractéristiques du bon courant ascendant

isolation, entretien commode et longue durée de vie

Ⅱ. Chauffant, système de contrôle électrique

composants 1).Main

1.Heating élément - tige de carbure de silicium (6 morceaux/ensemble)

2.Control système - contrôleur de température (marque de Taisee), électronique

régulateur de tension, contacteur, relais, etc.

élément de la détection 3.Temperature - thermocouple (chaque ensemble inclut

deux thermocouples, un pour la température de l'atmosphère de four et

l'autre pour la température liquide en aluminium)

2).Introduction au régulateur de tension électronique (contrôle de PID)

Le thyristor est utilisé comme élément de contrôle principal, et changement de

l'angle de conduction de thyristor est employé pour commander le changement de la sortie

courant et tension. Le déclencheur spécial importé de déphasage de thyristor

le circuit intégré est choisi pour commander l'angle de conduction du thyristor.

Le contrôleur a un grand choix de fonctions de protection pour s'assurer que

le contrôleur n'endommagera pas l'équipement externe en cas d'échec.

Fonctions : début, protection doux de surintensité et au-dessus de la protection de la température.

Quand le courant de défaut ou la température de charge monte au delà de la gamme fonctionnante de

le contrôleur, le contrôleur peut automatiquement arrêter la sortie d'impulsion et

arrêtez l'alimentation d'énergie de charge.

3) ℃ du ± 5 d'exactitude de contrôle de température (dans des conditions standard de travail)

Ⅲ. Paramètre technique

index de température de surface 1.Furnace : à moins de 50 degrés mesurés au point central

le corps du four 2.The peut être ajusté par la vis

le cylindre de couverture du four 3.The est soulevé et abaissé pour faciliter l'enlèvement de scories du mur de four

lampe d'alarme de la couleur 4.Three.

ⅣComposantes principales de système électrique

<1>. Armoire de commande adaptée aux besoins du client. 1set

<2>. Le contrôleur de température, Taïwan Tai voient, (1 avec l'ajustement de PID), 2 ensembles ;

<3>. Régulateur de puissance, Taïwan Taisee, 1 réglé ;

<4>. Composants électriques de basse tension, CHINT, plusieurs ;

<5>. Couples thermo, 2 PCs (1 pour l'atmosphère et 1 pour le liquide en aluminium) ;

<6>.wire, plusieurs ;

Ⅴ. Configuration standard

corps du four 1.One

armoire de commande 2.One

3.One a placé des éléments de chauffe (encore trois)

thermocouples 4.Two (un pour la température de mesure de four et un pour la mesure

la température en aluminium fondue) et un ensemble pour le remplaçant

copie 5.One de manuel d'exploitation

Ⅵ. Garantie de la qualité

Le four est justifié pendant 1 année. Cependant, les consommables naturels provoqués par haute

la température, à l'exclusion des facteurs de qualité, n'appartiennent pas à la portée de la garantie.

En outre, en cas d'échec dû au misoperation, le fournisseur est responsable de la réparation,

mais de certains honoraires seront chargés, et la liste de consommables sera fournie ensuite

la réparation est accomplie.

Ⅶ. Délai d'exécution et temps de cuisson

Délai d'exécution : pendant 40 jours après que le contrat entre en vigueur. Le corps de four sera

cuit au four sur le site pendant 10 jours avant la première utilisation
