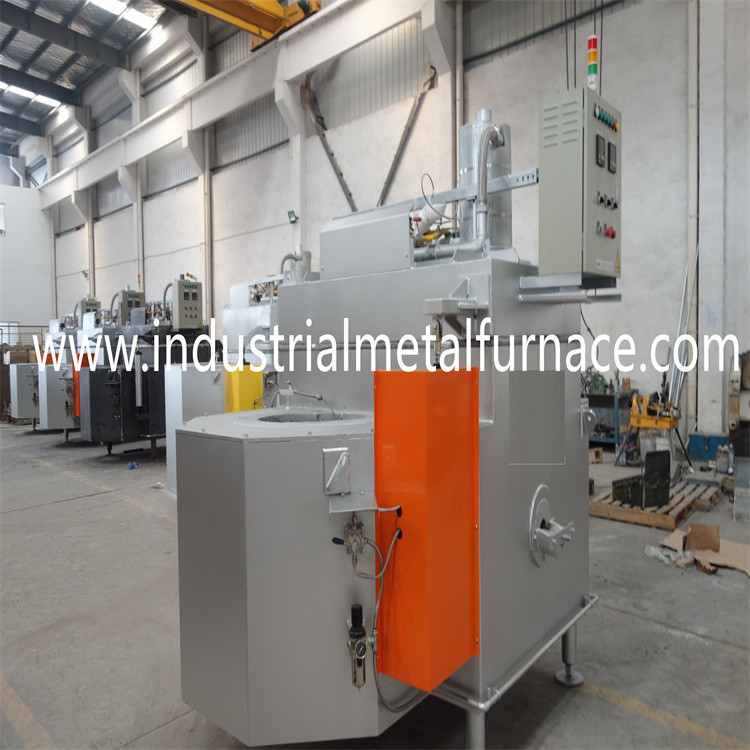

Four à gaz de participation d'alliage d'aluminium pour le bâti de gravité
1. Introduction générale
Le type à gaz four de piscine de participation est un liquide d'alliage d'aluminium
tenant le four qui pourrait réutiliser la chaleur de la vapeur et économise
consommation d'énergie considérablement.
Le four adopte le brûleur de haute qualité avec une grande taille de rayonnement de flamme
et une efficacité du feu vif. La température liquide en aluminium est maintenue à l'
exactitude de ±5℃. Le four à l'intérieur du contenu d'oxygène est moins de 5% quel
efficace empêche la génération des oxydes.
Le four se tenant pour le moulage mécanique sous pression est conçu avec l'isolation thermique spéciale
la structure qui pourrait effectivement réduire la perte de chaleur extérieure, réduisent
hausse de la température d'environnement, et améliorer l'efficacité de la chaleur.
Le type mur de piscine de four en aluminium est garni du haut réfractaire d'alumine
briques qui ont une durée de vie de plus de 3 ans.
2. Paramètres techniques
| Capacité de fonte de piscine |
8000Kg (densité liquide : 2.4g/cm3)
|
| Type de carburant |
valeur de la chaleur de gaz naturel : 8600Kcal/m3 ; |
| Pression d'approvisionnement en gaz |
5Kpa ; |
| La température fonctionnante évaluée |
850℃ (l'atmosphère) |
| Exactitude de contrôle de température |
±3℃ |
| Consommation d'énergie |
8m3/h (équipé d'un compteur de débit de gaz, fonctionnant sans interruption) ;
|
| Alimentation d'énergie |
415V, 60HZ, fil 3P 5 |
3. Structure de four
3,1 coquille de four
La coquille de four est faite de plaque d'acier et acier sectionnel. Le bord de porte est fait
du matériel de fonte.
3,2 garnissage de four
La piscine de fonte est construite avec les hautes briques d'alumine qui ont les caractéristiques de la haute
force, aluminium-collage libre, et longue durée. (force de compression : 140Mpa
quand la température est au-dessus de 110℃ ; taux linéaire : seulement 0,1%). L'isolation thermique
la couche a employé est de panneau de particules d'aluminium de silicate de la catégorie une.
3,3 système brûlant :
Le système brûlant est en fonction facile, et a une longue durée de vie. Le four
a les fonctions du contrôle de température automatique, de l'allumage automatique, et de la flamme
détection. Quand le four atteint la température réglée, le brûleur cesse de fonctionner.
Quand la température de four est inférieure à la limite de plus basse température d'ensemble,
le brûleur écrit le port et les travaux de brûleur automatiquement. Le brûleur met à feu
automatiquement avec un dispositif de détection de flamme. Quand le four est prêt à travailler,
l'utilisateur devrait d'abord allumer le ventilateur pour purger le foyer. Le brûleur met à feu
automatiquement après la purge de finition et les travaux avec une petite flamme. La flamme
la tige de détection détecte la flamme, et le brûleur fonctionnera avec une grande flamme.
la tige de détection de flamme surveille le statut brûlant du brûleur tout le temps.
Le système brûlant de four est également placé avec des mesures de sécurité. S'il y a
situations telles que brûlant inachevé ou l'extinction, les coupes de système de contrôle
outre du brûleur principal et du brûleur d'allumage pour arrêter l'approvisionnement en combustible. Il y a également
dispositif de couplage entre le gazoduc et la canalisation d'air. S'il y a tout
la situation brûlante anormale, le dispositif de couplage a découpé l'approvisionnement en combustible.
la température en aluminium liquide est commandée par le règlement de PID. La fan
l'inverseur ajuste automatiquement la vitesse de rotation de fan afin de régler l'écoulement de gaz.
Le four a placé la valeur de limite supérieure de la température de l'atmosphère.
orifice de décharge 3,4
Le liquide en aluminium est déchargé avec l'aide de l'opération manuelle.
Pendant le processus de décharge liquide, il ne devrait y avoir aucun problème de fuite.
3,5 contrôle de température
Le four est placé avec des fonctions de commande telles que la flamme automatique commute,
l'alarme finie de la température, la protection d'extinction, etc.
Contrôle de température liquide en aluminium
Contrôle de température de foyer
Dispositif de sécurité et système de contrôle automatique
Quand le four démarre pour fonctionner, l'utilisateur devrait d'abord brancher l'alimentation d'énergie
et allumez le ventilateur pour purger le four. Placez la température de four et
ouvrez la vanne électromagnétique du gazoduc. Le brûleur met à feu quand le naturel
le gaz entre dans le foyer.
