type collecteur de sac de 1200Pa 1.5m/Min Industrial Metal Melting Furnace de poussière 2000mm

Nouveau facile de taille moyenne de haute qualité d'utiliser le type collecteur de sac de poussière

1. Application

Cet équipement est pour le traitement de la fumée à hautes températures.

Le système de traitement adopte le dépoussiérage de deux-catégorie. La première catégorie

adopte le collecteur de poussière à haute efficacité, qui est principalement utilisé pour traiter

particule grosse produite pendant la fonte dans des fours de fonte en aluminium,

et a le grand effet de refroidissement. La deuxième catégorie adopte à haute efficacité

collecteur de poussière de sac de dépoussiérage d'impulsion, qui peut filtrer la poussière jusqu'à 99,5%,

répondre à l'exigence nationale de norme d'émission. L'air de traitement

le volume du système de dépoussiérage est 17000 m3/H.

Détermination du secteur de filtre du collecteur de poussière : la vitesse du vent de filtre est

1.5m/min, le secteur de filtre est 15m2, et le collecteur de poussière adopte l'impulsion

anti filtre à manches d'impulsion de condensation.

2. Principe de fonctionnement

2,1 le collecteur de poussière est d'anti type collecteur d'impulsion de condensation de poussière.

2,2 le collecteur de poussière est de conception simple de rangée, avec 120 sachets filtre et

une superficie totale de filtration de 15m2.

2,3 le sachet filtre adopte la taille standard du × 2000 du φ 130, et

le matériel est anti aiguille de polyester de condensation s'est senti.

2,4 l'à filtre externe est adopté pour le collecteur de poussière, et le filtre

le sac du collecteur de poussière est relié au plat feuilleté par le ressort

anneau d'expansion, formant la séparation entre l'air et le gaz poussiéreux.

2,5 le signal d'impulsion est envoyé à la vanne électromagnétique d'impulsion par le contrôleur d'impulsion,

et la vanne électromagnétique d'impulsion éjecte l'air comprimé pour faire le sachet filtre

déformation radiale et secouer la poussière.

2,6 il y a une porte d'accès sur le dessus du collecteur de poussière, qui est utilisé

pour l'entretien et le changement de sac (l'entretien, la réparation et le changement de sac

du collecteur de poussière peut être porté en dehors de la machine, sans entrer

l'intérieur du collecteur de poussière).

2,7 l'armoire de commande électrique du collecteur de poussière adopte la structure de

porte, qui est antipoussière, et imperméable scellés.

2,8 afin d'empêcher la haute température de la fumée entrant dans la poussière

le solvant, un poste de mesure de la température est ensemble sur le tuyau de solvant de la poussière.

L'indicateur de la température est installé au point de fonctionnement du four

et équipé d'un dispositif d'alarme pour rappeler l'opérateur que la température

la hausse du solvant de la poussière est trop haute et prend la mesure de supplément d'air frais à

assurez l'exploitation sûre du système entier de dépoussiérage.

sélection de 2,9 fans : selon le volume de l'air de conception du système, 1 ensemble de

La fan d'ébauche induite de chaudière de G4-73-10D est adoptée, avec de la pression totale simple de

3251-3018pa, volume de l'air de 25566-32083m3/de h, moteur de Y150M-4 et

puissance de 18.5kw.

commandes système 2,10 : selon les conditions de processus du système,

une armoire de commande est placée pour le collecteur de poussière et le système de contrôle de température

pour commander le contrôle de température de système et de nettoyage de la poussière d'impulsion du

le collecteur de poussière, et le fan principal est démarré par le convertisseur de fréquence.

3. Caractéristiques d'équipement

3,1 l'anti filtre à manches d'impulsion de condensation est un genre de dépoussiérage combiné par unité

équipement avec le grand volume de l'air, basse vitesse du vent de filtrage, bon dépoussiérage

effet, efficacité élevée de dépoussiérage, opération fiable, entretien commode

et petite surface couverte. Production modulaire, qualité stable.

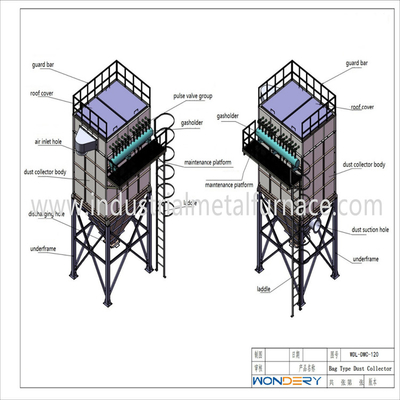

3,2 principe de fonctionnement : Le collecteur de poussière se compose de boîte supérieure, boîte moyenne,

trémie de cendre, plaque guide, appui, composant de sachet filtre, dispositif d'injection, protection

système, système de contrôle, etc. Le gaz poussiéreux entre dans la trémie de cendre par

tuyau de déviation. Sous la direction du captage de la trémie de cendre,

la grande poussière de particules tombe directement dans la trémie de cendre après séparation, et

le reste de la poussière entre dans le secteur de filtrage de la boîte moyenne avec la circulation d'air.

le gaz propre filtré est déchargé par la boîte supérieure et le pot d'échappement

par le sachet filtre. Avec le progrès de la condition de filtrage, quand la poussière

sur la surface du sachet filtre atteint un certain montant, le contrôle de nettoyage de la poussière

le dispositif ouvrira la valve d'impulsion électromagnétique pour l'injection selon l'ensemble

procédure pour secouer la poussière sur le sachet filtre. La poussière tombant dans la cendre

la trémie est déchargée par la soupape de décharge de cendre.

3,3 le secteur et la longueur de filtre peuvent être ajustés. La quantité de filtre-sac peut être

a changé pour s'adapter au volume de l'air nécessaire.

3,4 le filtre à manches d'impulsion d'anti-condensation est un filtre externe. Poussière-contenir

le gaz est en dehors du sachet filtre tandis que l'air pur est à l'intérieur du sachet filtre, et du sac

la bouche est ascendante. Nettoyage au jet d'impulsion de début faisant au sac la déformation radiale, et

secouez la poussière.

3,5 le collecteur de poussière adopte la méthode de nettoyage en ligne de cendre.

3,6 la méthode secondaire d'admission d'air est adoptée pour laisser la circulation d'air chargée de poussières dans

le secteur de filtre par le tuyau de guide et le système d'admission d'air, qui s'assure

l'uniformité et la douceur de l'entrée d'air d'unité, afin d'améliorer l'utilisation

rapport du secteur de filtre et la durée de vie du matériel de filtre.

3,7 le sachet filtre adopte le type d'anneau d'expansion de ressort avec un bon scellage

représentation et une vitesse rapide de remplacement. Ouvrez le capot supérieur et le remplacez

le sac par 1-2 personnes.

3,8 le cadre de sac adopte une structure en forme d'étoile (10 nervures) avec un en forme η

tuyau court de estampillage froid sur le dessus pour assurer au positionof vertical le cadre de sac

et pour protéger la sécurité de la bouche de sachet filtre pendant l'injection. Elle évite le filtre

le sac collant après que le collecteur de poussière fonctionne pendant une période, assure le lisse

changez du sac, et réduisez les dommages au sac en cours de changer le sac.

3,9 le collecteur de poussière adopte un toit démontable et une plate-forme pour l'entretien et

escalator, il est commode pour que le personnel révise que, utiliser-et contrôler.

4. composantes clés

4,1 pour le collecteur de poussière entier, la valve de sachet filtre et d'impulsion électromagnétique

sont les composantes clés.

4,2 la qualité du matériel de filtre affecte directement l'efficacité de dépoussiérage de

le collecteur de poussière, et la vie du sachet filtre affecte directement le coût d'opération de

le collecteur de poussière. Par conséquent, l'anti feutre d'aiguille de polyester de condensation est choisi

selon l'environnement d'opération et les conditions moyens du collecteur de poussière.

Ce matériel de filtre est un matériel de filtrage extérieur, qui peut nettoyer la poussière complètement,

réduction de la possibilité de la poussière durcissant après que la poussière soit distribuée sur la surface de

le sachet filtre, et le matériel de filtre a une longue durée. En outre, nous nous sommes améliorés

la structure du collecteur de poussière pour s'assurer que la durée de vie du matériel de filtre

n'est pas moins de deux ans.

4,3 le diaphragme importé est choisi pour la valve d'impulsion électromagnétique, et

la pression d'injection est 0.5-0.7mpa. Le diaphragme est sa durée de vie durable, et

est plus de 1 million de temps, dont répond aux exigences du fonctionnement efficace

la vanne électromagnétique d'impulsion.

5. Paramètre technique

service des ventes 6.Post

Période de garantie de produit : 13 mois de la date de l'expédition. Le vendeur est responsable

pour réparer l'équipement ou remplacer les pièces cassées si des défauts sont provoqués par fabrication

des défauts, mais les dommages provoqués par opération défectueuse par les travailleurs doivent être réparés par l'acheteur

soi-même ou par le vendeur à un certain taux de la taxe. (pièces Facile-usées, et consommation naturelle

des pièces à hautes températures ne sont pas inclus dans la garantie.)
