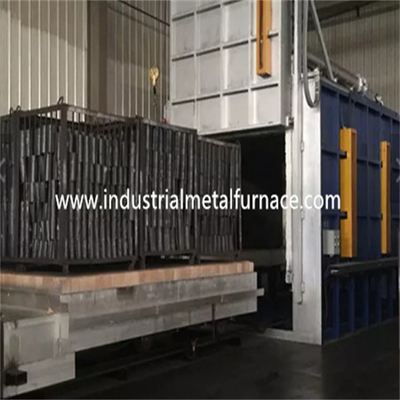

Four inférieur du traitement thermique 1400℃ de voiture électrique de four pour des axes et des outils 1500×800×800mm

Four électrique du traitement thermique 1400℃,

Four de festin de chaleur pour des axes et des outils

1. Application

Le four à sole électrique du charriot RT3-120-14 est principalement utilisé pour

le traitement thermique des pièces de structure métallique, a moulé les pièces en acier, barre d'axe

pièces, produits d'acier à outils, etc.

2. Introduction structurelle

Le four inférieur de la voiture RT3-120-14 est principalement composé du corps de four,

système de doublure, de porte de four et de compression de porte, charriot, élément de chauffe,

et système de contrôle de température.

coquille de 2,1 fours

La carcasse en acier de four du four pour le traitement thermique des métaux est faite

de l'acier 6-8# et des plaques d'acier sectionnels de 3-14mm. Il y a une couche d'isolation

panneau d'amiante à la coquille de four pour réduire la température de la coquille.

le panneau d'amiante est collé avec du coton en aluminium de fibre de silicate avec la température

résistance de 1000 degrés, pour s'assurer que la température de la coquille est moins

que 50℃.

La porte de four de festin de chaleur est électriquement soulevée vers le haut et vers le bas par la grue.

La surface externe de la coquille de four est traitée avec la peinture environnementale à

rendez-le beau.

garnissage de four 2,2

2.2.1 la chaleur traitant des fours et le revêtement d'équipement est faite de mullite d'AL₂O₃ de 75%

briques ;

2.2.2 températures maximales du garnissage de four sont 1400℃.

taux de trou d'air 2.2.3 : 5-6% ;

conduction thermique 2.2.4 : KcaL/m.h.c>0.9 ;

système 2,3 isolant de corps et de charriot de four

Le matériel d'isolation est proche du en dehors de du garnissage de four et consiste

de 4 couches.

1ère couche : briques de mullite, résistance thermique de 1400℃ ;

2ème couche : hautes briques en aluminium légères, résistance thermique de 1250℃ ;

3ème couche : coton en aluminium de fibre de silicate, résistance thermique de 1100℃ ;

4ème couche : brique de diatomite, résistance thermique de 900℃ ;

La couche qui est proche de la coquille de four est faite de coton et amiante de fibre

panneau, résistance thermique de 500-800℃ ;

Toute la couche d'isolation est faite de briques standard avec la taille de 230×113×65mm.

élément de chauffe 2,4

2.4.1 l'élément de chauffe est faits de tige de carbure de silicium U30 ;

2.4.2 l'élément de chauffe est divisés en 2 zones.

2.4.3 les éléments de chauffe sont distribués des deux côtés de la chambre et du charriot de four.

tiges de carbure de silicium 18pcs pour la chambre de four, tiges de carbure de silicium 6pcs pour le charriot.

armoire de commande 2,5

zone de contrôle 2.5.1 : 2 zones ;

2.5.2 PID automatique et contrôle de programme ;

2.5.3 au-dessus de la mise hors tension de la température la fonction, au-dessus de la température retentissent outre de la fonction d'alarme ;

2.5.4 armoire de GGD avec le jet électrostatique ;

2.5.5 contrôleur de température de Changzhou Huibang GR858P ;

système de mesure des 2,6 températures

2.6.1 les couples thermiques est type de S, noyau de rhodium de platine-platine ;

gaine 2.6.2 des couples thermiques : tube de corindon ;

paramètres 3.Main techniques

4. Portée d'approvisionnement

5. Origine de composants
