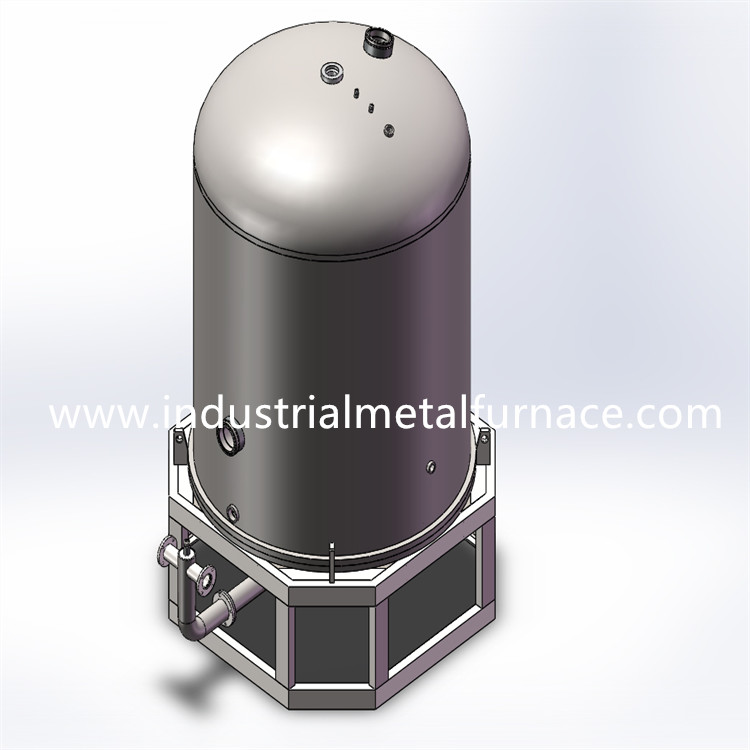

festin de chaleur de vide de puissance de l'impulsion 400A Oven Plasma Ion Nitriding Furnace 400A

Alimentation d'énergie d'impulsion de four de nitruration de GAZ d'ION de PLASMA d'IMPULSION de VIDE de WONDERY

1.Application
Le four industriel de nitruration de gaz est principalement utilisé pour la nitruration d'ion, procédé chimique nitrocarburizing de traitement thermique de plasma d'ion (nitruration molle) des pièces mécaniques pour modifier la surface des pièces mécaniques et pour obtenir les propriétés mécaniques et physiques et chimiques exigées.
L'ensemble complet de four industriel de traitement thermique se compose d'alimentation d'énergie d'impulsion d'ion, corps de four de vide, système d'acquisition de vide, mesure et système de contrôle de la température, système d'approvisionnement en gaz, etc.

paramètres 2.Technical


Coefficient d'utilisation (alimentation d'énergie d'impulsion) : 0.10-0.85 réglable
Fréquence d'impulsion (alimentation d'énergie d'impulsion) : 1000hz
Mode de contrôle (alimentation d'énergie d'impulsion) : ajustement constant de fréquence et de largeur
Forme d'onde de sortie (alimentation d'énergie d'impulsion) : onde rectangulaire rectangulaire

3.Pulse Ion Power Supply
alimentation d'énergie d'ion de 3,1 impulsions
L'alimentation d'énergie d'ion d'impulsion est un couperet composé de composants d'IGBT et de circuit de commande, qui est ajouté sur la base de l'alimentation d'énergie d'ion de C.C. Par le hachage, l'impulsion actuelle avec le coefficient d'utilisation réglable peut être obtenue. Comparé à l'approvisionnement d'alimentation CC, l'alimentation d'énergie d'impulsion a les avantages de l'arc rapide s'éteignant et économiseurs d'énergie (économie de puissance environ de 20%). C'est un produit mis à jour d'approvisionnement d'alimentation CC. Cette alimentation d'énergie peut être très utilisée dans la nitruration d'ion, ion carburant, métallisation d'ion et d'autres champs.
L'alimentation d'énergie d'ion d'impulsion pour le four de nitruration de gaz est équipée de la protection contre le court-circuit d'anode et de cathode, la surintensité et la surtension, l'échec de phase et le misoperation, qui améliore la fonction d'autoprotection de l'alimentation d'énergie contre des facteurs externes.
L'alimentation d'énergie d'ion d'impulsion produite par notre société est divisée en type de type de contrôle d'instrument et de gestion par ordinateur.
alimentation d'énergie commandée d'ion d'impulsion de 3,2 instruments
Les utilisateurs peuvent placer la courbe à plusieurs étages de hausse de la température et de se tenir dans le contrôleur de température étape à l'avance selon les conditions de processus, et la courbe de hausse de pression et la plate-forme à plusieurs étages réglées d'entretien de pression dans le contrôleur de pression. Par le règlement adaptatif brouillé et le contrôle de PID, il peut s'assurer que la température et la pression sont complètement effectuées dans le four de nitruration de vide selon le processus réglé, et accomplissent le contrôle automatique du processus entier. De cette façon, la main d'oeuvre est sauvée, l'influence de l'opération manuelle sur la qualité de processus est évitée, et la stabilité et la reproductibilité de la qualité de processus sont considérablement améliorées.
La figure suivante montre la courbe de la température et la courbe de pression d'un processus, qui peut être placé dans le contrôleur de température et le contrôleur de pression.
alimentation d'énergie pulsée commandée par ordinateur de l'ion 3,3
L'alimentation d'énergie pulsée commandée par ordinateur d'ion a été très utilisée pour le four de nitruration d'ion de plasma.
Son hôte adopte le logiciel industriel chinois de configuration de contrôleur programmable de Mitsubishi et ordinateur de gestion général (ou ordinateur industriel), et de magnétocardiogrammes de contrôle. Il a 10 sections de hausse de la température et de contrôle de l'isolation PID, avec l'exactitude de contrôle de température d'instrument du ℃ du ± 1, 10 sections de hausse de pression et de contrôle se tenant de pression, et l'exactitude de contrôle de la pression du ± 1pA.
L'interface agréable te permet de travailler dans un environnement décontracté. L'interface et les invites claires de fenêtre rendent l'opération simple et facile. La programmation commode et flexible te permet d'ajuster les arrangements de paramètre de processus à temps selon vos besoins pendant le traitement. Des paramètres de processus historiques peuvent être stockés pour la futurs inspection et appel.
Les données réelles de pression de la température et de four de nitruration de gaz du processus entier sont stockées dans l'ordinateur. Après avoir été traité par le logiciel de graphiques, elles sont affichées sur l'écran d'ordinateur sous forme de courbes de graphiques couleur, et peuvent être imprimées et sauvées, qui est d'un grand secours pour analyser et améliorer le processus.
Ce qui suit est l'interface de fenêtre de la courbe historique d'un dispositif à notre société
Cet écran peut questionner la courbe des disques historiques, y compris la courbe de cible et la courbe réelle.
Note : la ligne continue rouge sur cet écran est la courbe réelle enregistrée de la température, et la ligne continue bleue est la courbe réelle enregistrée de pression.
L'équipement commandé par ordinateur de nitruration d'ion d'impulsion améliore considérablement la qualité de processus de nitruration de gaz et apporte la grande commodité aux utilisateurs.
