Type type de chariot à résistance électrique four de brique réfractaire de traitement thermique pour des tuyaux

1. application de four

Le type four de chariot à résistance électrique est principalement employé pour boronizing les tuyaux d'acier.

Le four à sole de charriot est principalement composé de la coquille de four, la doublure, la porte de four, le mécanisme de levage de porte de four et le mécanisme de compression de porte, charriot, mécanisme de traction de charriot, scellant entre le corps de four et le charriot, l'élément de chauffe et le dispositif fixe, et le système de contrôle de température.

2. Spécification technique

2,1 puissance évaluée : 530KW+5% (1-100%) réglable ;

2,2 alimentation d'énergie : 480V, 3P, 60Hz ;

2,3 la température évaluée : 1050℃ (la température fonctionnante normale : 850-1000℃) ;

vitesse de hausse de la température de four de 2,4 Non-charges : heures ≤2 à 850℃ ;

2,5 zone de contrôle : mesure supplémentaire de la température de 3 points de 6 zones+ pour l'enregistrement de la température. Et équipé d'un canal 3 l'enregistreur d'écran tactile de couleur de 7 pouces ou un enregistreur de papier de 3 canaux pour l'impression et l'enregistrement en temps réel.

2,6 taille fonctionnante efficace : 12000×1800×1000mm (L×W×H) ;

2,7 connexion d'élément de chauffe : Y ;

2,8 uniformité de la température : ±10℃ ;

2,9 exactitude de mesure de la température : ±1℃ ;

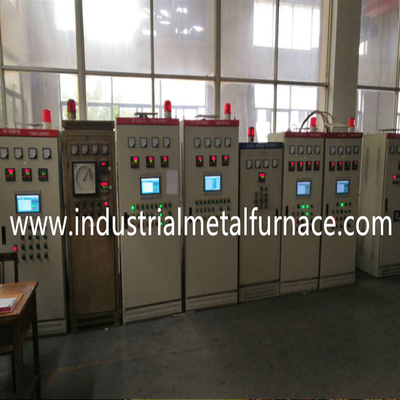

2,10 méthode de contrôle de température : Thyristor, régulateur de PID ; Contrôleur de température de Shimaden avec 485 interfaces de communication, écran tactile de 10,1 pouces. L'écran tactile peut enregistrer des données historiques pour plus de 1 année, magasin plus de 10 processus et d'autres fonctions, avec l'alarme de surchauffe.

hausse de température de surface de 2,11 fours : <45℃ ;

2,12 élément de chauffe : 0Cr21AL6Nb (bande) ;

2,13 plaque avant de charriot : Acier résistant à la chaleur de ZG30Cr24Ni7SiN, épaisseur de 30mm ;

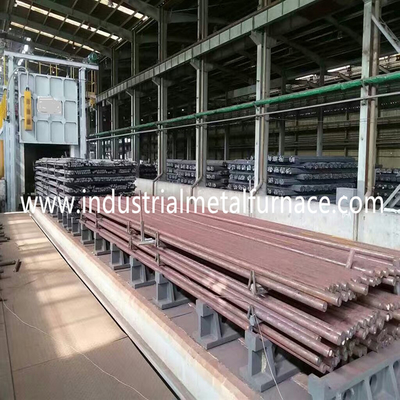

2,14 méthode de chargement : Produit chargé sur le charriot, et puis des mouvements de charriot dans le four ;

2,15 garnissage de four : Structure à hautes températures de maçonnerie de brique réfractaire ;

2,16 capacité de chargement : 5 tonnes par groupe ;

2,17 admission de gaz : Il y a trois débouchés inoxydables de gaz du tuyau d'acier DN100 sur le dessus du four. Il est simple et commode manuellement de s'ouvrir et se fermer à la partie plus inférieure du côté du corps de four.

2,18 admissions protectrices de gaz : En raison du long corps de four, quatre tuyaux d'admission du gaz DN25 sont également arrangés à la partie plus inférieure du côté de four et ont agrégé dans le tuyau d'admission principal du gaz DN40. Chaque tuyau de sous-admission de gaz et le tuyau d'admission de conduite de gaz ont les valves manuelles pour commander le débit.

3. Origine de Componets
