immersion chaude de 1.6mm à de 5.0mm galvanisant la chaîne de fabrication têtes à haut carbone du fil 28

immersion chaude de fil à haut carbone à faible teneur en carbone de 1.6mm à de 5.0mm galvanisant la chaîne de fabrication

1. Application

Cette chaîne de production de processus de galvanisation d'immersion chaude convient au recuit continu et à la galvanisation chaude du fil d'acier à faible teneur en carbone. Considérant que le client a un plan pour produire le fil d'acier galvanisé à chaud à haut carbone dans le stade avancé, elle peut également être compatible avec le processus de bain de plomb (fil à haut carbone brevetant le traitement), et il n'y a aucun besoin d'établir une nouvelle chaîne de production.

2. Paramètres techniques de processus principal

2,1 écoulement de processus de fabrication

A) Type dur de fil à faible teneur en carbone (850N/mm2) : déroulement--- dégraissage ---lavage d'eau chaude---lavage d'eau propre---marinage --- rinçage de l'eau --- jaillir --- séchage --- galvanisation chaude --- essuyage du refroidissement --- prise de fil.

B) type mou de fil à faible teneur en carbone (400N/mm2) : déroulement--- marinage --- rinçage de l'eau --- lavage d'eau chaude --- jaillir--- séchage ---recuit en ligne--- galvanisation chaude --- essuyage du refroidissement --- prise de fil.

C) fil d'acier à haut carbone brevetant le traitement : déroulement --- chauffage (dans le four à recuire) --- extinction isotherme de bain de plomb --- refroidissement par l'eau --- marinage --- lavage de l'eau --- jaillir --- séchage --- galvanisation chaude --- essuyage du refroidissement --- prise de fil.

spécifications de 2,2 fils : ¢1.60---5.00mm

2,3 nombre principal et sortie

Selon les exigences de client, la sortie annuelle est de 8000 tonnes, et la sortie horaire est environ 1500 kilogrammes basés sur ¢2.40mm. La vitesse linéaire est 20m/min, et le client a besoin de 28 têtes pour cet équipement de galvanisation d'immersion chaude.

carburant 2,4 : élém. élect. et gaz combinés ;

2,5 poids de couche de zinc : 80--² de 350 g/m ;

3. Portée d'approvisionnement

4. Description à chaque unité

support 4,1 de déroulement

Support de déroulement tournant : 28 PCs ;

four à recuire en ligne du fil 4,2

4,3 bain de plomb brevetant le traitement thermique isotherme

Taille de réservoir de bain de plomb (L, W, H) : 10000*1400*500mm

Carburant : gaz naturel ;

Chaîne de contrôle de température : 450-500℃ ;

Méthode de refroidissement : refroidissement par l'eau et refroidissement à l'air.

Marinage de 4,4 et nettoyage de l'eau, 1 ensemble ;

4,5 réservoirs jaillissants, 1 ensemble ;

Dimension hors-tout : 3500 * 1400 * 500mm (L, W, H) ;

Matériel : acier inoxydable

Mode de chauffage : chaleur résiduelle de conduite et chauffage électrique auxiliaire, avec le contrôle automatique de chauffage de la puissance 30kW.

étuve 4,6

Taille : 8000*1500 (L, W) ;

Méthode de chauffage : la chaleur de wast de conduite ;

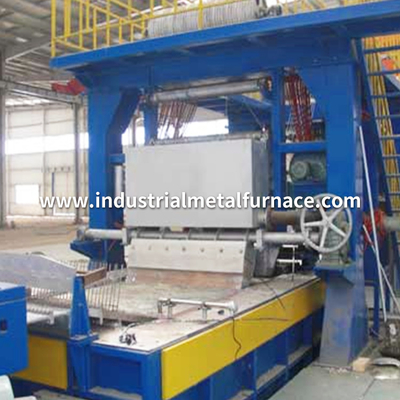

four de galvanisation de zinc de 4,7 gaz

·Nombre de têtes : 28 morceaux ;

·Espacement de fil : 40mm ;

·Chauffage externe ;

·Temps de travail annuel : 7500h ;

·Chaîne de contrôle de température de liquide chaud de zinc de bain de galvanisation : 440 ℃ du ℃~ 460 réglable ;

·Zinguez l'exactitude de contrôle de température : ℃ du ± 2 ;

·Gamme d'épaisseur de couche de zinc : 100g~250g/㎡ ;

·Structure de four : la bouilloire du zinc XG08 est faite de plaque d'acier spéciale épaisse de 50mm, pressée et soudée.

·Zinguez la taille efficace de four : 6000 * 1400 * 900mm (L*W*D).

· Capacité de zinc au sujet de 48t

· Contrôle de température de chauffage : combustion proportionnelle étagée de contrôle ;

Le rouleau compresseur de machine à papier est type fixe en céramique spécial, et il doit être remplacé une fois par an.

·D'avance mode et refroidissement : La principale sortie verticale est adoptée. Le fil d'acier à faible teneur en carbone est essuyé avec le bloc d'amiante, et le fil d'acier à haut carbone est essuyé avec des puces de charcoal+asbestos fiber+graphite. Le mode de refroidissement est refroidissement par l'eau.

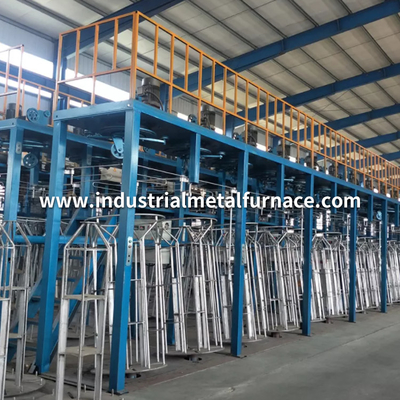

prise de 4,9 fils

L'équipement de galvanisation d'immersion chaude est équipé de 600 que la prune fleurissent réceptrice à l'envers est adoptée, la puissance du moteur principal simple de traction est 4,0 kilowatts, et la vitesse est ajustée par conversion de fréquence.
