Type de Bath 200KW deux four de fonte de cuivre d'induction pour le bâti de gravité, four pour le cuivre de fonte
1. Description générale
Le four de bâti d'en cuivre de la gravité 200KW adopte la conception de fonte de la piscine deux et la constitution de deux inductions.
Les avantages de cette structure sont d'équilibrer la température de la piscine de fonte et toutes les pièces du four à
réalisez l'effet économiseur d'énergie, et pour améliorer la gamme de l'agitation électromagnétique de sorte que tous les éléments dans
le four plus également sont distribués. Le but du four de bâti d'en cuivre de gravité : fonte et se tenir du rouge
cuivre, bronze, laiton et d'autres alliages de cuivre.
2. Paramètre technique du four de fonte de cuivre
| Non. |
Article |
Paramètre |
| 1 |
Capacité minimum |
0.3T |
| 2 |
Capacité totale évaluée |
1,5 T |
| 3 |
Puissance évaluée |
200KW |
| 4 |
Puissance de fonte de piscine |
120KW |
| 5 |
Tenir la puissance de piscine |
80KW |
| 6 |
Tension évaluée |
380V |
| 7 |
Phase |
3P |
| 8 |
Fréquence |
50Hz |
| 9 |
Taux de fusion |
0.5T/hour |
| 10 |
La température fonctionnante évaluée |
1250℃ |
| 11 |
Facteur de puissance |
0.45~0.5 (avant compensation)
0.9~1 (après compensation)
|
| 12 |
Pression d'eau de refroidissement |
(2~3) PA ×105 |
| 13 |
Consommation d'eau de refroidissement |
7T/hour (bobine d'induction 3T/hour, veste 4T/hour de refroidissement par l'eau) |
3. Principe de fonctionnement et structure principale
Le four de moulage de cuivre est conçu basé sur le principe de l'induction électromagnétique. Alterner magnétique
l'écoulement est produit après que la bobine d'induction soit appliquée avec la tension alternative. Les passages magnétiques d'écoulement par le fer
noyau pour former un circuit magnétique fermé. Ces écoulement magnétique alternatif induit la force électromotrice et secondaire
actuel dans la chambre fondue. Ce courant convertit l'énergie électrique en énergie calorifique par la résistance de
la charge en métal, et l'énergie calorifique fond le métal dans la chambre.

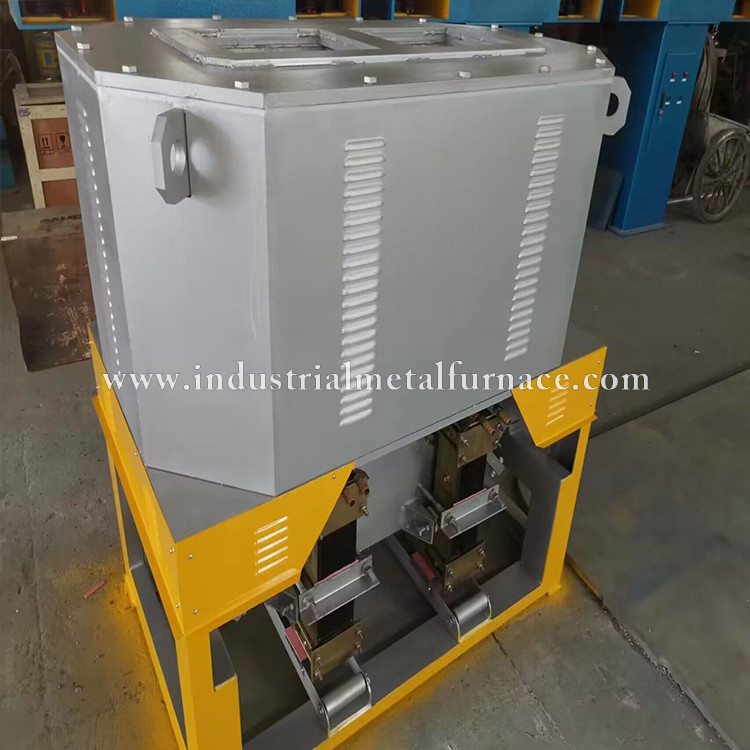

3,2 le four se tenant de fonte de cuivre se compose de corps de four, cadre de four, corps d'induction, four électrique

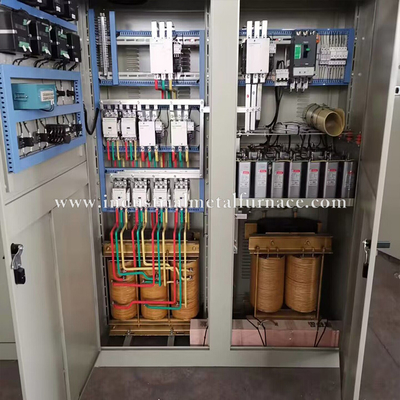

système de refroidissement, armoire de commande électrique, etc.
Gamme de tension de four électrique : 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.
3,3 le four électrique de bâti de gravité adopte deux structures verticales d'induction de noyau de fer. La coquille est faite d'acier
plat. La piscine muante est garnie des matériaux d'isolation thermique et des matériaux réfractaires et puis construite avec
briques réfractaires.
3,4 le corps de capteur se compose de deux capteurs, de deux noyaux de fer et de deux morceaux de cannelure fondue. La détection
la coquille de corps se compose de matériel de nouage réfractaire et de veste à refroidissement par eau. Le four de fonte d'induction
le corps est à refroidissement par eau : afin d'enlever le matériel réfractaire commodément et réduire la perte de puissance de
la coquille de corps d'induction, la coquille de corps d'induction se compose de deux moitiés, avec l'isolant serré
dans le milieu, et la coquille de corps d'induction est basé sur la surface ci-dessus de bride pendant l'assemblée.
3,5 pendant le processus de fonte, la température de l'eau d'admission ne sera pas plus haute que le ℃ 35, et l'eau de débouché
la température sera plus haute que le ℃ 55, et l'écoulement d'eau sera régulièrement mesuré. Si l'écoulement d'eau est
inférieur à l'écoulement d'eau exigé, l'échelle sera nettoyée.
3,6 la qualité de l'eau de refroidissement du four à induction industriel répondra aux exigences suivantes : la valeur du pH
est dans la marge de 7~8, la dureté n'est pas plus de 7, et tout le contenu des solides en suspension et dissous
les solides n'est pas plus de 10, afin d'empêcher l'eau de refroidissement de mesurer et de bloquer le chemin de l'eau.
