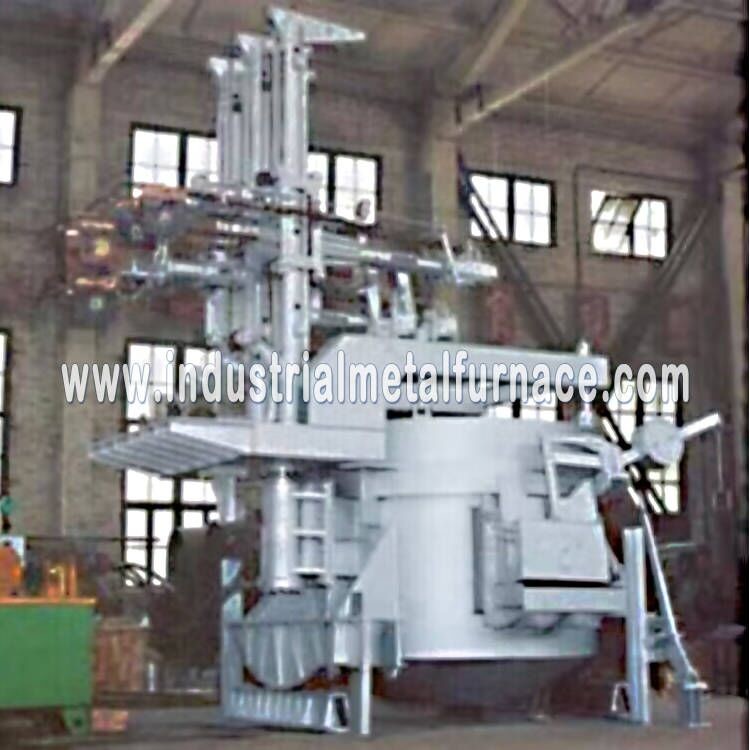

four de fonte de four de l'arc 2000kg électrique pour le sable de silice, métal précieux
1. aperçu
Le four d'arc électrique adopte la puissance ordinaire, chargement supérieur avec dévisser la couverture de four, et
canal de tapement pour taper l'acier. La structure adopte la couverture semi-hydraulique et de four dévissant le type.
La disposition de type puits peut réduire les conditions pour la taille du bâtiment d'usine.
2. Caractéristiques principales du four d'arc électrique
Ce four d'arc électrique pour la sidérurgie adopte le garnissage de four de base ou le garnissage de four acide pour les oxydes de fusion,
enrichissement en métal précieux et d'autres variétés.
Cet équipement de four d'arc électrique a les caractéristiques principales suivantes :
▲L'équipement de four d'arc électrique est placé avec dévisser la couverture de four, dessus-chargement, mécanisme semi-hydraulique,
tapant par le descendeur de tapement, et l'installation dans le puits.
▲Utilisant le type bras croisé conducteur de tube de cuivre.
▲Câbles à refroidissement par eau de grande section transversale d'utilisation.
▲Adoptez la structure de coquille intégrale de four.
▲Le fond du four d'arc électrique adopte une structure à pente incurvée, qui améliore la fiabilité de l'équipement
et prolonge la durée de vie.
▲La rotation de couverture de four adopte la grande technologie de plaque tournante, qui réduit le déplacement du
le câble à refroidissement par eau, réduit l'impédance, réduit la perte électrique, réduit la puissance, et
réduit le secteur occupé.
▲Le régulateur d'électrode de PLC le plus avancé est employé pour assurer l'exactitude et la fiabilité de l'électrode
système dans la plus large mesure possible.
▲Le circuit de levage d'électrode est équipé pour empêcher l'électrode de se casser et pour assurer le fonctionnement efficace
du four.
▲La méthode de régulation de tension de transformateur est régulation de tension électrique à vide.
▲Enroulement secondaire : Compression du corps de transformateur : La compression de bobine adopte le cylindre spécial d'huile de ressort
des clous de pression, toutes les bobines sont assemblés dans son ensemble et desséché sous vide.
▲Le transformateur peut être surchargé pendant longtemps de 20%, et a la force mécanique suffisante pour assurer cela
il peut résister à des impacts fréquents de court-circuit.
▲Le transformateur est de la méthode de refroidissement obligatoire d'eau en circulation d'huile (OFWF), adoptant une circulation obligatoire sans problèmes d'huile
refroidisseur d'eau.
▲Des matériaux de noyau de transformateur sont faits de produits de haute qualité.
▲L'huile de transformateur adopte l'huile 25#.
▲Le transformateur est équipé du gaz lourd, le gaz léger, et les fonctions de protection de releaser de pression, et la sur-charge
le commutateur est équipé des fonctions lourdes de protection contre les gaz.
4. Paramètres techniques principaux
| NON. |
Article |
Unité |
Valeur |
Remarque |
| 1 |
Capacité évaluée de four d'arc électrique |
T |
2 |
|
| 2 |
Diamètre de Shell |
millimètre |
Φ2200 |
Descendeur de tapement |
| 3 |
Taille de levage de couverture de four |
millimètre |
200 |
|
| La couverture de four dévissent l'angle |
° |
~83 |
|
| Ascenseur et rotation de couverture de four |
|
|
Entraînement hydraulique |
| 4 |
Diamètre d'électrode en graphite |
millimètre |
200 |
|
| Diamètre central de poteau d'électrode |
millimètre |
620 |
|
| Course de levage d'électrode |
millimètre |
1100 |
|
| Vitesse maximum haut/bas d'électrode |
m/min |
3/2.5 |
|
| méthode de contrôle |
|
|
commande de Pignon-support |
| Forme de bras d'électrode |
|
|
Type bras croisé conducteur de tube de cuivre |
| 5 |
Angle de tapement |
° |
45 |
maximum |
| Inclination de scories |
° |
15 |
maximum |
| 6 |
Capacité évaluée de transformateur de four électrique |
KVA |
1250 |
Peut être surchargé de 20% |
| tension primaire |
Kilovolt |
10/6.3 |
|
| Aucune pression de coupure |
V |
210-104 |
5- régulation de tension électrique de non-excitation de niveau |
| courant secondaire |
|
4000 |
|
| Forme de refroidissement de transformateur |
|
|
Refroidissement fort d'eau en circulation d'huile |
| |
|
|
|
| 7 |
pression d'utilisation de circuit hydraulique |
MPA |
6 |
|
| milieu de fonctionnement |
|
|
Huile hydraulique résistante à l'usure |
| 8 |
circuit de refroidissement de refroidissement |
|
|
L'eau industrielle (eau de refroidissement y compris de transformateur) |
| Pression d'admission |
MPA |
>0.3 |
|
| Température de l'eau d'admission |
℃ |
≤32 |
|
| température de l'eau |
℃ |
<50 |
|
| Consommation d'eau de refroidissement |
m3 /h |
~20 |
|
Portée d'offre de four d'arc électrique d'EAF-1.5T
| Non. |
Article |
Contenu et portée |
Q'ty |
| 1 |
Partie mécanique |
|
|
| 1,1 |
Corps de four (φ2200) |
Coquille de four, descendeur de tapement, mécanisme de porte de four, etc. |
1 ensemble |
| 1,2 |
Anneau de couverture à refroidissement par eau de four |
Anneau à refroidissement par eau de four, etc. |
1 ensemble |
| 1,3 |
Mécanisme de levage d'électrode |
Trois ensembles de colonnes, de dispositif de roue de guide et de pièces isolantes, vitesse-support-réducteur |
1 ensemble |
| 1,4 |
Couverture se soulevant et
mécanisme rotatoire
|
Cadre tournant de couverture de four, mécanisme de rotation de couverture de four, mécanisme de levage de couverture de four |
1 ensemble |
| Incidence rotatoire de pivotement de couverture de four |
1 ensemble |
| 1,5 |
Four inclinant le mécanisme |
Inclinant le berceau, appui horizontal, inclinant la plate-forme, rotation de couverture de four et dévissant l'appui |
1 ensemble |
| 1,6 |
Système de refroidissement |
Distributeurs de l'eau, réservoir de retour, valves de canalisation et instruments relatifs |
1 ensemble |
| 2 |
Partie à forte intensité |
|
|
| 2,1 |
Bras croisé conducteur |
Type conducteur bras croisé conducteur de tube de cuivre 3 morceaux, brides, tenant des anneaux, etc. |
1 ensemble |
| 2,2 |
Système de réseau court |
Compensateurs flexibles, tuyaux de cuivre conducteurs, joints de câble, parenthèses et attaches, pièces isolantes, etc. |
1 ensemble |
| |
|
Transformateur de courant |
3 PCs |
| 2,3 |
Câble à refroidissement par eau |
Câble à refroidissement par eau de grande section transversale |
1 ensemble |
| 3 |
Circuit hydraulique |
|
|
| 3,1 |
Station hydraulique |
Réservoir de stockage de pétrole, filtre à huile à haute pression, bloc intégré de valve, dispositif de refroidissement, accumulateur |
1 ensemble |
| 3,2 |
cylindre hydraulique |
inclinaison du cylindre |
1 |
| Électrode maintenant le cylindre |
3 |
| Couverture de four soulevant le cylindre rotatoire |
1 |
| 4 |
Pièces électriques |
|
|
| 4,1 |
Transformateur de four |
HSSP-1250KVA, accessoires de transformateur et refroidisseur de la huile-eau |
1 ensemble |
| 4,2 |
système à haute pression |
Armoire d'interrupteur sous vide 10KV (6KV) |
1 ensemble |
| 4,3 |
Base de basse tension de contrôle électrique et système de contrôle automatique |
Armoire d'alimentation de basse tension, armoire de commande électrique, table d'opération de PLC et boîte principales de service terrain |
1 ensemble |
