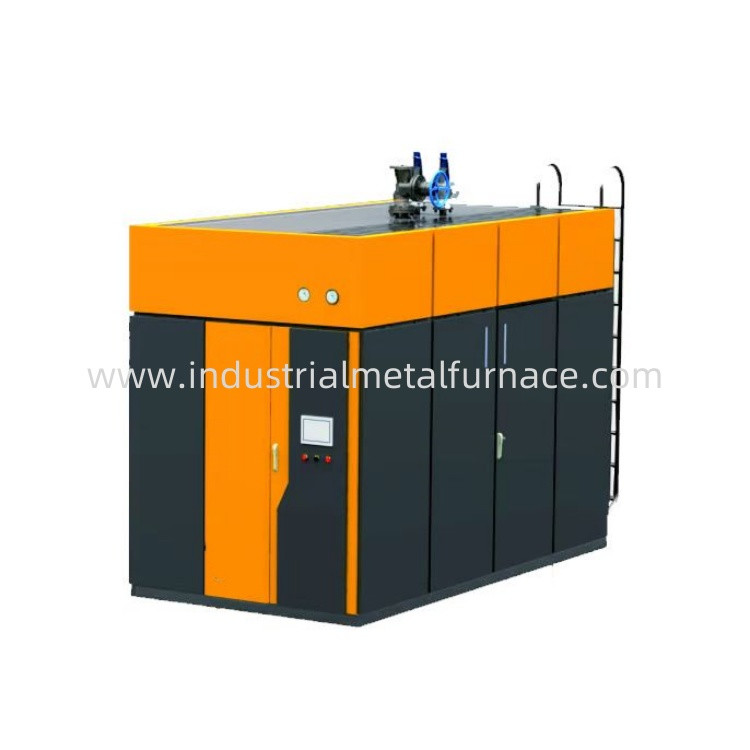

La chaudière à vapeur à ultra-faible teneur en azote WDL-LNY peut être réglée proportionnellement à une fréquence infiniment variable
Description du produit:
1Plus vite.
8 minutes de production de vapeur permettent d'économiser du temps de démarrage et d'éliminer le gaspillage d'énergie
La conception de la nageoire ondulée en alliage d'aluminium augmente la surface de transfert de chaleur de 5 fois
Le moulage composite intégré de tubes et de nageoires améliore la conductivité thermique
2C' est plus sûr.
Conception sûre d'un tour, petite capacité d'eau, faible contre-pression de combustion
La faible résistance à la fumée rend difficile l'accumulation de gaz naturel dans le four
3. Plus économe en énergie
Configurer un condenseur en acier inoxydable 316L à température d'échappement < 60 °C
La vapeur d'eau générée par la combustion du gaz naturel se condense et libère de la chaleur latente, avec un rendement thermique supérieur à 100%
4- Plus écologique
Méthode de combustion à prémix complet, température de la flamme de combustion < 1300 °C, émissions d'oxyde d'azote < 30 mg/m3
5Plus durable.
Conception unique de la structure horizontale des tuyaux de fumée à étape unique, reliée par expansion et soudage pour éliminer les problèmes de corrosion
Le tube à nageoires en aluminium améliore le coefficient de transfert de chaleur
6. Les chaudières horizontales plus petites
L'empreinte est comparable aux chaudières à vapeur verticales traditionnelles 4T, économisant de l'espace
7Système de chauffage par vapeur à bloc
Démarrer automatiquement différentes quantités de chaudière selon la demande de vapeur
Spécification principale:
| Modèle de série de produits |
unité |
LNY1
|
LNY2
|
LNY3
|
LNY4
|
LNY5
|
LNY6
|
| évaporation nominale |
T/h
|
1 |
2 |
3 |
4 |
5 |
6 |
| Pression de vapeur nominale |
MPa
|
1.0/1.25/1. Je vous en prie.6
|
| Température nominale de la vapeur |
°C
|
184/193/203 Le projet de directive
|
| Efficacité thermique de conception |
%
|
> 100
|
|
Carburant de conception
|
/
|
gaz naturel |
| Méthode de régulation de la charge de combustion |
/
|
Réglage proportionnel de la conversion de fréquence sans pas |
| Émissions de NOx |
mg/m3
|
< 30
|
| Température nominale de l'eau d'alimentation |
°C
|
20
|
| Génération de chaleur équivalente |
104 kcal
|
64.4
|
128.8
|
193.2
|
257.6
|
322.0 |
386.4 |
|
Consommation nominale de gaz
|
Nm3/h
|
74.1
|
148.3
|
222.4
|
296.6
|
370.7 |
444.9 |
| pression de l'alimentation en gaz |
Kpa
|
4 à 7
|
4 à 7
|
10 à 15
|
10 à 15
|
15 à 20 |
15 à 20 |
| Puissance de distribution totale |
KW
|
3.8
|
7.6
|
12.3
|
14.3
|
17.5 |
20.5 |
|
capacité en eau
|
m3
|
1.3
|
1.8
|
2.3
|
2.9
|
3.6 |
4.4 |
| Poids de la chaudière |
en kg
|
3895
|
4423
|
5246
|
6513
|
8163 |
9827 |
| Poids de fonctionnement |
en kg
|
5695
|
6526
|
7742
|
10019
|
12171 |
14331 |
| taille du port |
Calibre à gaz |
DN
|
40 |
50 |
65 |
65 |
65 |
65 |
| |
Diamètre de l'entrée
|
DN
|
25 |
32 |
40 |
40 |
40 |
40 |
| |
Diamètre de la vanne à vapeur |
DN
|
50 |
65 |
80 |
100 |
125 |
125 |
| |
Diamètre de la soupape de vidange |
DN
|
40 |
40 |
40 |
40 |
2x40
|
2x40
|
| |
Diamètre de la soupape de sécurité
|
DN
|
40 |
2x40
|
2x50
|
2x50
|
2x80
|
2x80
|
| |
Diamètre de la cheminée |
DN
|
200 |
350 |
500 |
500 |
600 |
600 |
Note: Pour le calcul de la consommation de gaz, l'efficacité thermique de conception est basée sur 101% et le gaz naturel sur une valeur de chauffage inférieure de 8600 kcal/m3.Le fabricant se réserve le droit de modifier les paramètres du produit., veuillez consulter les paramètres réels du produit.
