5M Machine de coulée de lingots de cuivre entièrement automatique de 30 kg
1Utilisation et caractéristiques
1.1 Utilisation du dispositif:
Le système de fusion et de coulée du cuivre est utilisé pour la production entièrement automatique contrôlée de 30 kg de qualité
Avant de verser le liquide de cuivre dans le moule de coulée, le moule de coulée doit être
Le taux de démoldage est élevé à 99%; la machine de coulée peut répondre aux exigences de la
les exigences en matière de production en continu 24 heures sur 24 et les exigences en matière de processus de production de la coulée de lingots de cuivre.
1.2 Flux de procédé:
Le liquide de cuivre s'écoule dans le distributeur de la machine de coulée de lingots, il est uniformément réparti dans la coulée de lingots
moule de la machine de coulée de lingots en chaîne.
1.3 Caractéristiques des équipements:
La machine de moulage de lingots de cuivre adopte le mode de circulation linéaire.
La puissance motrice est de seulement 3,0 kW, ce qui est plus économe en énergie et
L'instrument affiche directement la vitesse de la machine de coulée par minute.
méthode de démontage mécanique.
2.Portée de l'offre
| No. |
Nom de l'article |
Quantité |
Unité |
Les notes |
| 1 |
Corps de l'équipement |
1 |
ensemble |
Tubes rectangulaires de 100*50*4,0 mm. |
| 2 |
Système cycloïdal de réduction de roue à épingles (y compris le moteur et le conducteur) |
1 |
ensemble |
Série 3 KWk, Commerce international |
| 3 |
Chaînes grandes et petites (y compris les simples chaînes à huile) |
1 |
ensemble |
P -200 mm de diamètre du rouleau F-60 |
| 5 |
Machinerie |
1 |
ensemble |
|
| 6 |
30 kg de moule de lingots de cuivre, moule en fonte résistant à la chaleur, vis, etc. |
50 |
pièces |
2 ans de garantie QT450 |
| 7 |
Dispenser à huit bouches |
1 |
pc |
Nouveau procédé de coulée |
| 8 |
Produits consommables (bâtons de soudage, peinture, etc.) |
1 |
ensemble |
|
| 9 |
Système de commande électrique |
1 |
ensemble |
Schneider, Omron, Schneider, Mitsubishi, Siemens, et ainsi de suite. |
| 10 |
Système de refroidissement par pulvérisation |
1 |
ensemble |
|
| 1 1 |
Mécanisme de démontage |
1 |
ensemble |
2 ensembles de marteaux mécaniques |
3. Composition des équipements (étendue de la fourniture)
3.1 La machine de coulée de lingots de cuivre comprend principalement: moule de coulée de lingots de fer, système de tension arrière, cuivre
système de distribution de liquide, système de refroidissement par pulvérisation d'eau, dispositif simple d'huile de chaîne, allumage manuel et système de cuisson,
système de commande électrique, carrosserie de machine de coulée de lingots (y compris le système de démontage mécanique et le système de transmission de puissance).

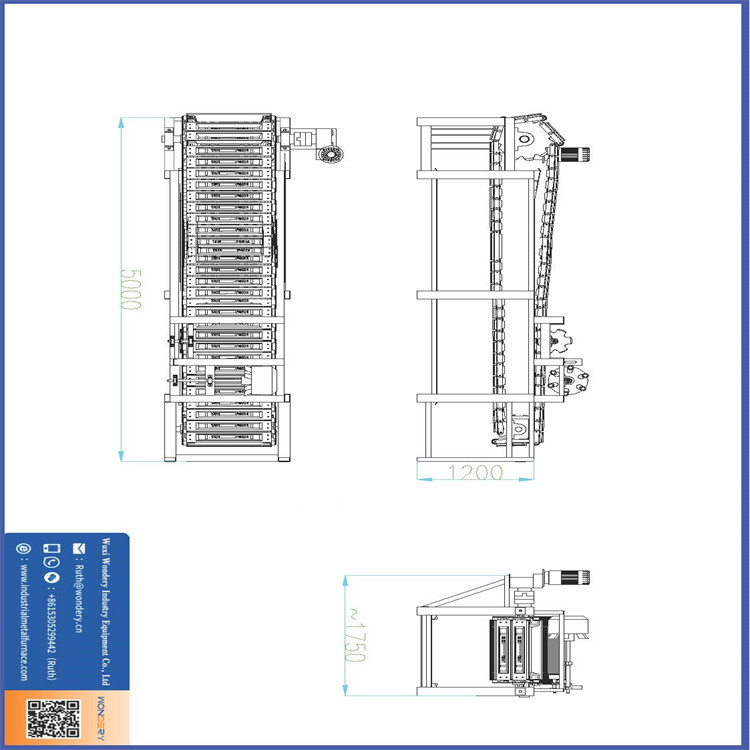

Toute la longueur de la courbe est inférieure à 5 mètres.
La machine de coulée de lingots présente les avantages de la distribution automatique du cuivre fondu, de la régulation de la vitesse à fréquence variable,
une efficacité de production élevée, un poids uniforme des lingots, un degré élevé d'automatisation, une faible intensité de main-d'œuvre, un fonctionnement facile et
simple entretien.La machine de coulée de lingots est fabriquée conformément aux normes nationales en vigueur.
3.2 Moule de lingot: le moule de lingot est fabriqué en fer ductile QT450 afin d'assurer la durée de vie du moule de lingot.
Le poids du lingot est de 30 kg. Il y a 50 moules de lingot. L'arrière du cadre est équipé d'un manuel
dispositif de serrage pour compenser le relâchement de la chaîne dû à l'expansion thermique.
3.3 système de distribution de liquide en cuivre, 1 jeu
3.4 Refroidissement par pulvérisation d'eau
La machine de coulée de lingots est équipée d'un système de refroidissement par flux avec un bon effet de refroidissement.
refroidi par refroidissement indirect au fond.
3.5 Système de commande électrique
Les composants électriques du système de commande (indicateurs, boutons, contactors, interrupteurs d'air, etc.) sont sélectionnés.
La vitesse du lingot est la même que celle de l'or.
La machine de coulée est réglée par conversion de fréquence. L'instrument affiche la vitesse de coulée du lingot.
3.6 Machine de coulée de lingots
Le corps principal de la machine de coulée comprend: la pièce de transmission, le cadre, le décodage mécanique, etc.
3.6.1 Partie de transmission
La partie de transmission est constituée d'un moteur régulateur de vitesse à fréquence variable, d'un réducteur, de roulements, de chaînes,
La chaîne est faite d' acier manganèse, l' angle de la chaîne est de 200 mm, la plaque de la chaîne de 200 mm.
l'épaisseur est de 8 mm, le matériau est de 40Mn, le matériau du rouleau est de 45 Gr et le diamètre est de 60 mm.
n'est pas inférieur à 3 ans selon les prescriptions des instructions.
d'huileurs automatiques simples.
3.6.2 Cadre de la machine de coulée en lingots
Selon les normes nationales, les colonnes sont constituées de tubes rectangulaires de 100*50*4,0 mm.
d'une épaisseur n'excédant pas 1 mm,
Le cadre de la machine de coulée de lingots est constitué d'un
cadre horizontal à plusieurs sections avec une partie motrice (extrémité de décapage) et une partie d'extrémité de tension (extrémité de coulée).
3.6.3 Mécanisme de démoulage de lingots de cuivre
la machine de coulée de lingots de cuivre adopte un système de démoulage mécanique du cuivre.
Dans des circonstances normales, la capacité de production de chaque ligne de coulée est d'environ 1 T/h.
4- Conditions du site et services publics pour chaque ligne de coulée fournie par l'acheteur
Besoins en eau et en électricité:
Voltage: fluctuation maximale (+10% 380V/220V trois phases quatre fils/50Hz)
Charge totale maximale connectée: environ 3,0 kW (y compris le moteur de la pompe de vidange)
Consommation d'eau de refroidissement: environ 3 mètres cubes/h
une pression d'eau de refroidissement de 0,20 à 0,30 MPa;
Température de l'eau de refroidissement: température normale (une piscine de refroidissement à circulation externe est requise,
la température de drainage est inférieure à 60 degrés.
