6 * 2,3 * 2,4 M émail Sinterie électrique Bogie HearthChauffurepour les récipients sous pression
1.Application du projet
Le four à foyer RT3-800-10 est un équipement clé
principalement destinés aux procédés de traitement thermique, notamment le frittage
Ce four spécialisé, avec sa conception de type chariot, offre
Des capacités de traitement thermique efficaces et précises, assurant des conditions optimales pour
ses caractéristiques et fonctionnalités avancées

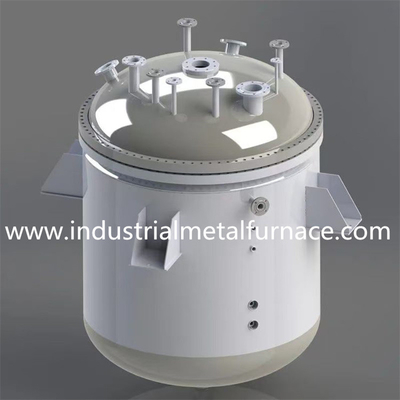

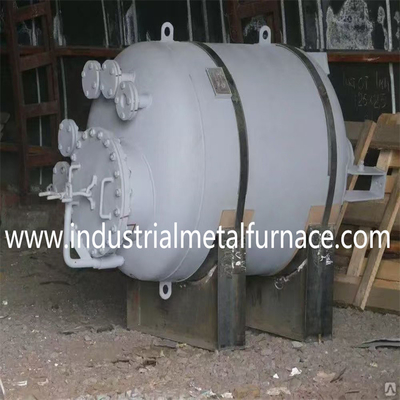

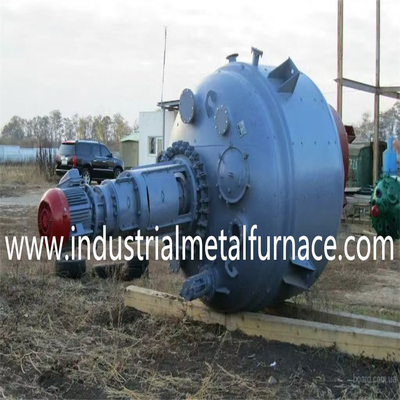

Il s'agit d'un outil indispensable dans la fabrication et la transformation des émaux.
les conteneurs, ce qui facilite une production de haute qualité et améliore les performances globales
et la durabilité des produits finis.
2.Principaux paramètres techniques
| Je ne veux pas. |
Nom de l'article |
Paramètres techniques |
| 1 |
Puissance nominale |
800 kW (1-100%) réglable |
| 2 |
Paramètres de l'alimentation |
380 V, 3 phases, 50 Hz |
| 3 |
Température nominale |
1050°C, température commune de 900 à 1000°C |
| 4 |
Vitesse de chauffage du four vide |
≤ 2 heures |
| 5 |
Nombre de zones de contrôle |
6 zones indépendantes de contrôle de la température |
| 6 |
Taille de travail effective |
6000 × 2300 × 2400 mm (longueur × largeur × hauteur) |
| 7 |
Dimensions du corps du four |
6800 × 3350 × 3850 mm (longueur × largeur × hauteur) |
| 8 |
Le chariot hors de la zone |
longueur ~14700 mm |
| 9 |
Connexion de l'élément chauffant |
Le montant de l'aide |
| 10 |
Uniformité de température |
± 10°C |
| 11 |
La précision du contrôle de la température de l'instrument |
± 1°C |
| 12 |
Perte de puissance du four vide |
≤ 10% |
| 13 |
Méthode de régulation de la température |
Thyristor · régulateur PID · compteur d'île japonaise de 32 niveaux de contrôle de température, avec 485 interfaces de communication et écran tactile de 14 pouces
L'écran tactile peut enregistrer des données historiques pendant plus d'un an, stocker plus de 10 processus, et dispose d'une alarme de surchauffe.
Enregistreur tactile à écran couleur de 7 pouces enregistre la courbe de hausse de température
|
| 14 |
Hausse de température de la paroi extérieure du côté du four |
< 40 °C |
| 15 |
Matériau de l'élément chauffant |
Le nombre total d'équipements utilisés pour le contrôle de la pollution atmosphérique |
| 16 |
Matériau du fond du four |
Acier résistant à la chaleur Ni7N épaisseur totale 30 mm |
| 17 |
Méthode de chargement |
La pièce est soulevée sur la surface du chariot, et le chariot est entraîné dans le chauffage |
| 18 |
Forme de doublure de four |
Adopter une structure de fibres réfractaires à haute température |
| 19 |
Forme d'ouverture et de fermeture de la porte du four |
1 ensemble de levage électrique de 2 tonnes se déplace vers le haut et vers le bas et son propre poids comprime et scelle |
| 20 |
Formulaire d'entrée et de sortie du chariot |
1 jeu de réducteur cycloïdal de 7,5 kW entraîne la roue à l'intérieur et à la sortie |
| 21 |
Mode d'alimentation pour le trajet du chariot |
Rouleau de prise automatique |
3.Introduction à la structure

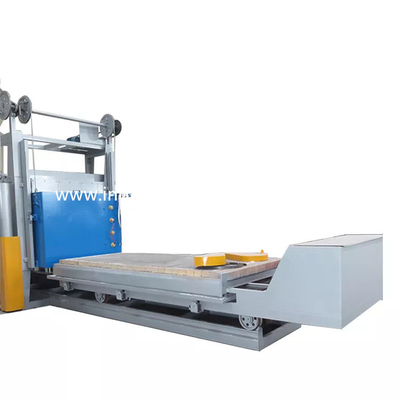

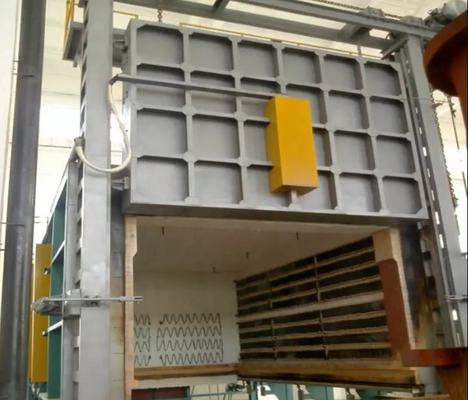

RT3-800-10 type de chariot de résistance électrique fourneau à foyer à bogie est principalement composé de coque de four,
revêtement de four, porte de four et mécanisme de levage de porte de four, pressage de porte de four
mécanisme d'étanchéité; chariot porteur et mécanisme de traction du chariot, four
mécanisme d'étanchéité du corps et du chariot; éléments de chauffage et dispositifs de fixation; four
système de régulation automatique de la température, etc.
4.Portée de l'offre
| Je ne veux pas. |
Nom de l'article |
Quantité |
Les commentaires |
| 1 |
Corps du four |
1 série |
|
| 2 |
Chariot électrique |
1 série |
Y compris la plaque du fond du four |
| 3 |
Traction électrique |
2 séries |
1 jeu de chariot, 1 jeu de porte de four |
| 4 |
Éléments de chauffage |
1 série |
Bandes de résistance |
| 5 |
Système de régulation de la température |
1 série |
|
| 6 |
Armoire de commande |
2 séries |
2000*800*600 mm |
| 6.1 |
Instrument de régulation de la température |
4 séries |
32 épisodes, avec 485
communication
|
| 6.2 |
Écran tactile de 14 pouces |
1 série |
|
| 6.3 |
Thyristor |
18 ensembles |
800A |
| 6.4 |
Fil de compensation |
120m |
|
| 6.5 |
Particules de chauffage électrique |
6 |
0 à 1200 |
| 6.6 |
Appareils électriques de support |
1 série |
Commutateur d'air du thyristor, ampérimètre, voltmètre,
thermique
relais, commutateur, etc.
|
| 7 |
Données techniques |
1 pour cent |
|
| 7.1 |
Diagramme de base |
1 pour cent |
|
| 7.2 |
Schéma électrique du système de régulation de la température |
1 pour cent |
|
| 7.3 |
Manuel d'utilisation du four électrique |
1 pour cent |
|
| 7.4 |
Certificat d'utilisation du four électrique |
1 pour cent |
|
5.Principaux fabricants de composants de fours de fond de voiture
| Je ne veux pas. |
Nom de l'article |
Produits de fabrication |
Modèle |
| 1 |
Régulateur de température |
Japon SHIMADEN |
SR13 avec 32 segments
la programmation et
485 communication
|
| 2 |
Thyristor |
Jiangsu Danxiang |
Le KS800A |
| 3 |
Bandes de résistance |
Le Shougang de Pékin |
Pour l'utilisation dans les appareils à combustion |
| 4 |
Fibre réfractaire |
Groupe Shandong Luyang |
1260 Norme |
| 5 |
Briques réfractaires |
Hénan Zhengzhou Wanchao
Matériaux réfractaires
|
1300 briques lourdes + 1000
briques standard
|
| 6 |
Réducteur |
Transmission de Jiangsu Yifan |
7Réducteur cycloïde de 0,5 kW |
| 7 |
Composants électriques |
Délicieux |
|
| 8 |
Plaque du fond du four |
Jiangsu Xinghua Jianda est un chef de file chinois. |
Acier résistant à la chaleur Ni7N |
| 9 |
10Écran tactile de 1 pouce |
Technologie de Shenzhen Kunlun |
14 pouces |
| 10 |
Enregistreur d'écran couleur de 7 pouces |
Xiamen Yudian |
Enregistreur à 6 canaux |
