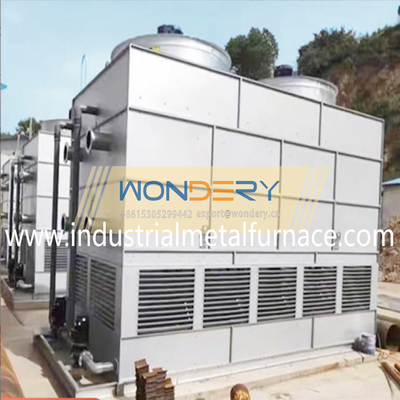

Forneau industriel de fusion de métaux à haut rendement pour éteindre les puits HRC50-55 2,5-3 mm couche de durcissement

Four de fusion de métal industriel à haute efficacité pour extinction de l'arbre HRC50-55 2,5-3 mm Calque de durcissement

1. Exigences des utilisateurs

2. ÉquipementSélection,COmposition etDessignRactions

Composition de sélection: En fonction des exigences proposées par votre entreprise, nous recommandons

L'ensemble complet d'équipement de durcissement à induction suivant (puissance d'alimentation à induction de

200 kW, fréquence de travail de 8-30 kHz), y compris l'équipement spécifique suivant:

3. Processus de fonctionnement:L'équipement déplace la pièce de haut en bas pour la numérisation

trempe.

Processus d'extinction: il peut être chargé manuellement ou par robot. 1. Ajuster le transformateur mobile

Bobine au centre de chauffage du produit, utilisez le programme édité pour démarrer le chauffage automatique,

Ajustez la puissance correspondante en fonction de la vitesse de température pendant le chauffage et lorsque

Le chauffage est terminé, arrête de chauffer, retarder le refroidissement, réinitialiser les servos supérieur et inférieur,

et le traitement est terminé. → Enlevez la pièce.

Exigences de conception: l'équipement doit avoir le mode automatique et le mode manuel.

Les exigences spécifiques sont les suivantes:

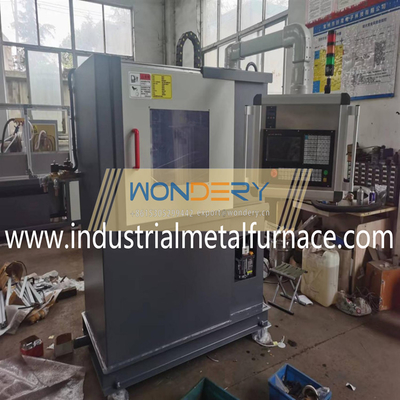

1) La machine-outil adopte une structure de machine-outil verticale. Le système a un manuel

et les fonctions automatiques, et le poste de travail peut être tourné, augmenté et abaissé.

2) Le démarrage et l'arrêt de l'alimentation doivent avoir deux modes: "contrôle manuel" et "télécommande".

3) Fréquence d'oscillation de l'alimentation électrique 8-30 kHz, puissance nominale 200 kW.

4) l'exigence de précision de positionnement de répétition de la plate-forme mobile de la machine à extinction

Le transformateur d'outil est ≤0,05 mm.

5) L'ensemble de l'équipement doit avoir des fonctions de fonctionnement manuel et automatique, et le

Le panneau de commande de l'équipement doit avoir une fonction de vitesse réglable. L'équipement est également

requis pour avoir des fonctions de programmation et de stockage arbitraires, et différents traitements

Les paramètres peuvent être définis en fonction des exigences du processus de différentes pièces.

Le système de contrôle doit avoir une fonction de verrouillage de mot de passe pour empêcher le personnel non autorisé

de la modification des paramètres de processus.

6) Couleur de l'ensemble de l'équipement: la valeur par défaut d'usine doit prévaloir. Avertissement lié à la sécurité

Les couleurs doivent être mises en œuvre conformément aux normes nationales de sécurité correspondantes.

Le sens général est solide, facile à déboguer et à maintenir, et la disposition du tuyau d'huile,

La source de gaz et la ligne d'alimentation doivent être raisonnables, soignées et belles; le

Le dispositif de transmission doit prendre les mesures nécessaires à l'épreuve des poussières.

4. Alimentation de chauffage à induction

4.1 Paramètres techniques

4.2 La partie de contrôle de l'équipement: principalement composée d'alimentation, régulateur,

Contrôle de décalage de phase, circuit de protection, circuit adaptatif de séquence de phases, calcul de démarrage

circuit, suivi de la fréquence de l'onduleur, formation d'impulsions de l'onduleur, amplification d'impulsion et

Transformateur d'impulsion. Ses composants principaux adoptent

Circuits intégrés spéciaux ASIC-2 produits aux États-Unis, de sorte que les circuits internes

Sauf que le régulateur est tous numérisé, et la partie de déclenchement du redresseur ne nécessite aucun

ajustement, et a les caractéristiques d'une forte fiabilité, une symétrie à impulsion élevée, forte

Performances anti-interférence, vitesse de réponse rapide, etc., et à cause de la séquence de phases

circuit adaptatif, aucun transformateur synchrone n'est requis, donc le travail d'ajustement de la phase

La séquence et la synchronisation sont éliminées lors du débogage sur place. Ce n'est nécessaire

Pour connecter la ligne de porte du transistor à la borne correspondante de la carte de contrôle,

et la pièce du redresseur peut être mise en service.

4.3 Mode de démarrage du capteur: Le mode de démarrage du capteur est la fréquence de balayage

Démarrage zéro tension, ce qui signifie que pendant le processus de départ du capteur, la charge

la tension et le courant augmentent progressivement de zéro, il n'y a donc pas d'impact de courant sur le

réseau électrique. Le circuit de départ est équipé d'un circuit de départ répétitif automatique,

ce qui fait le taux de réussite du démarrage de 100%. Le circuit de suivi des fréquences adopte le

Schéma d'échantillonnage de valeur moyenne, qui améliore la capacité anti-ingérence de l'onduleur.

4.4 Déclencheur de l'onduleur: il adopte le démarrage de Soft Soft Soft Soft Start

Prenez un signal de rétroaction de tension de fréquence moyenne et n'a pas besoin du signal de courant

sur le condensateur haute fréquence dans le circuit de l'emplacement. Il est essentiellement équivalent au

Circuit d'auto-excitation, qui appartient au circuit de rétroaction de valeur moyenne. Puisque pas de démarrage

Le circuit doit être ajouté au circuit principal, pas de pré-magnétisation ni de pré-chargement

Le processus de démarrage est requis, donc le circuit principal est simplifié et le processus de débogage est simple.

4,5 Circuit limitant la tension et le courant: pour protéger l'IGBT, une fois la tension et le courant du

IgBT dépasse la valeur nominale, l'angle de déclenchement du transistor du côté redresseur est immédiatement

ajusté pour le limiter automatiquement à la valeur nominale.

4.6 Tous les circuits de commande sont sur une carte de circuit imprimé, réduisant considérablement les défauts causés par

connexions de contact.

4.7 Les paramètres des composants électriques clés sont établis par simulation informatique

et prouvé par les expériences comme plus précis que celles des méthodes classiques. La méthode

La conception a une précision et une fiabilité plus élevées.

4.8 Circuit de protection des capteurs

4.8.1 Circuit de protection contre les surintensités et les coupures:

La valeur de coupure est généralement fixée à 105% du courant nominal, et la valeur de surintensité est

généralement fixé à 110% du courant nominal. Lorsque le courant CC atteint 1,05 fois

courant nominal, le signal de courant tiré du transformateur de courant est inversé par l'onduleur,

et l'impulsion de déclenchement du redresseur est retirée. C'est-à-dire que l'angle de déclenchement d'impulsion est modifié en

Réduisez le courant et jouez un rôle dans la coupe du courant. Lorsque le courant CC atteint

1,1 fois le courant nominal, l'angle de déclenchement d'impulsion est tiré à 150 degrés et le

L'alimentation à haute fréquence s'arrête automatiquement. En même temps, le surintensité

La lumière de l'indicateur est allumée pour envoyer un signal d'alarme.

4.8.2 Circuit de protection contre la tension de surtension et de coupure

La valeur de coupure est généralement fixée à 105% de la tension nominale et à la valeur de surtension

est généralement fixé à 110% de la tension nominale. Lorsque la tension haute fréquence atteint

1,05 fois la tension nominale, le signal de tension tiré de la tension haute fréquence

Le transformateur est inversé par l'onduleur et l'impulsion de déclenchement du redresseur est retirée.

C'est-à-dire que l'angle de déclenchement d'impulsion est modifié pour réduire la tension et jouer un rôle dans

Couper la tension. Lorsque la tension haute fréquence atteint 1,1 fois la note

tension, l'angle de déclenchement d'impulsion est tiré à 150 degrés et la puissance haute fréquence

L'alimentation s'arrête automatiquement. En même temps, le voyant de l'indicateur de surtension est sur

Envoyez un signal d'alarme.

4.8.3 Circuit de protection contre la sous-tension et la perte de phase

Le circuit de commande d'alimentation à haute fréquence est équipé d'une détection de sous-tension

protection. Lorsque la tension de ligne entrante est inférieure à 10%, la protection sous-tension

Le circuit bloque l'impulsion de déclenchement du redresseur, de sorte que l'alimentation à haute fréquence ne peut pas être

commencé. Lorsque l'entrée CA trois phases est manquante, en plus de bloquer le déclencheur du redresseur

Pulse, il entraîne également le voyant pour sonner une alarme.

4.8.4 Protection de pénurie d'eau

Connectez le contact normalement ouvert du relais de pression d'eau en série avec la haute fréquence

circuit de commande d'alimentation. Lorsque la pression de l'eau est inférieure à 1,5 kg / cm3, le contrôle

Le circuit ne peut pas être sous tension et l'alimentation à haute fréquence ne peut pas être activée, donc

jouer un rôle dans la protection contre la pénurie d'eau.

4.8.5 Processus de fabrication du capteur: La bobine de capteur est en cuivre sans oxygène T2

Tube après recuit, mariné, saponifié et pulvérisé avec 167 types à température élevée

peinture isolante résistante, résistante à l'humidité et à haute résistance.

3.9 Fournisseurs et origines des principaux composants d'alimentation:
