Forneau industriel de fusion de métaux à haute performance pour la carbonisation et l'élimination de la peinture des canettes d'aluminium
1.Vue d'ensemble du schéma de processus
Le processus de fonctionnement de l'ensemble des équipements: matières premières
le convoyeur à courroie ️ le concasseur ️ le convoyeur à courroie ️ le convoyeur à vis ️ horizontalement
machine à carboniser déchargeuse produits finis; ensemble complet de
l'équipement est équipé d'un collecteur de poussière cyclonique, d'un ensemble de poussières Venturi
Le tableau suivant décrit brièvement l'ensemble des
La première étape consiste à traiter les déchets dans un système de décharges.
Les canettes d'aluminium sont transportées au broyeur par le convoyeur à bande.
Les canettes d'aluminium sont écrasées par le concasseur et envoyées à la carbonisation.
La machine est équipée d'un convoyeur à vis pour la carbonisation et l'élimination de la peinture.
Les gaz combustibles émis pendant le processus de carbonisation sont conduits à l'extérieur.
la machine de carbonisation et allumé pour fournir une chaleur continue pour le
à ce stade, les canettes d'aluminium après la carbonisation
et l'élimination de la peinture sont transformées en feuilles d'aluminium.

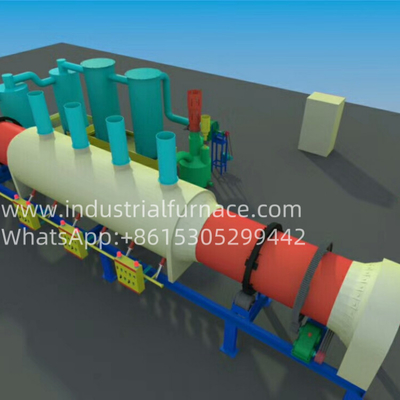

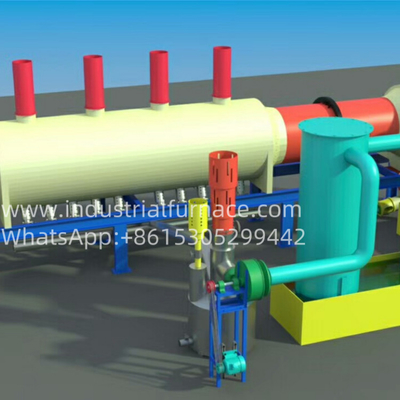

Vue d'ensemble de la carbonisation: le corps principal de la machine de carbonisation
Il est composé de deux cylindres internes et externes imbriqués.
Les matériaux entrent dans le cylindre intérieur pour un traitement de carbonisation.
la source est située dans la zone à haute température au milieu de la zone extérieure
cylindre et chauffe directement le cylindre intérieur en matériau 304S, le
la température du cylindre atteindra environ 700 degrés Celsius.
préchauffage, les matériaux passent lentement à travers la zone à haute température
et subissent des réactions de pyrolyse et de carbonisation.
la machine est équipée d'un moteur à régulation de vitesse à fréquence variable,
qui peut régler la vitesse de rotation du cylindre à tout moment pour contrôler
la température de carbonisation et le temps de carbonisation des matériaux.
Notre objectif est de faire subir aux matériaux une carbonisation à haute température.
Nous ne pouvons pas permettre à un excès d'oxygène de participer à la réaction.
C'est pourquoi l'étanchéité est particulièrement importante.
type d'étanchéité du labyrinthe plus emballage en fibre de céramique résistant aux températures élevées,
qui peut mieux s'adapter au déplacement axial du cylindre et au
l'ovalité de la circonférence, de sorte que l'emballage en fibre de céramique peut toujours être en
Le système de fermeture de l'enveloppe est en contact avec le cylindre, obtenant ainsi un bon effet d'étanchéité.
est situé principalement à la partie de contact entre le bac d'alimentation et le bac intérieur
cylindre, et la partie de contact entre le bac de déchargement et le compartiment extérieur et
La vis d'alimentation transporte les matériaux vers le cylindre intérieur
Comme une grande quantité de vapeur d'eau sera générée
Lorsque les matériaux sont carbonisés dans le cylindre intérieur, cette vapeur d'eau a besoin
Les gaz d'échappement doivent être déchargés en temps opportun.
être placé en haut de la cuve d'alimentation, et le gaz d'échappement est pompé vers la poussière
Les équipements d'élimination par ventilateur à courant induit pour le traitement de la collecte des poussières.
les gaz d'échappement à haute température sont collectés dans le four chauffant de l'équipement
et refroidis par l'équipement principal d'élimination des poussières (collecteur de poussière cyclonique) et
entre ensuite dans l'équipement de dépoussiérage secondaire (composants sélectionnés) pour
Les déchets de poussière doivent être traités avant d'être rejetés dans l'air.
Les produits finis sont transportés par le convoyeur à vis situé dans la partie inférieure de la
Le traitement de refroidissement est effectué à l'aide d'un procédé de refroidissement.
Ils sont ensuite emballés et formés.
par la machine de carbonisation ont une température d'environ 300 degrés Celsius.
Pendant tout le processus de refroidissement quand ils entrent dans le refroidisseur, une structure d'étanchéité
Il est nécessaire d'isoler l'air de manière à éviter
"Sélages matériels" sont adoptés lors du déchargement.
Pour ce qui est du problème de la pression négative,
après refroidissement du refroidisseur, dans cet ensemble de processus, il est considéré comme connecter
la tête d'étanchéité de l'extrémité du refroidisseur au cylindre intérieur de la machine intégrée
Après les problèmes d'étanchéité et de pression du refroidisseur,
La compensation est résolue, l'eau de refroidissement circule continuellement et se refroidit
Les produits finis sont ensuite refroidis progressivement à environ
30 degrés Celsius, et ensuite ils sont tirés par le convoyeur à vis en attente.
Cet équipement utilise pleinement la pyrolyse de la biomasse et la chaleur résiduelle de la fumée
Le gaz est utilisé pour sécher les matériaux; en optimisant et en concevant centralement plusieurs canaux tels que
en tant que canal de collecte des gaz d'échappement du haut four à chaud, la collecte de l'énergie thermique
le canal de pyrolyse de carbonisation et le canal de collecte des gaz de combustion, l'énergie thermique
L'utilisation de l'énergie est améliorée, ce qui permet de protéger l'environnement et d'économiser de l'énergie.
2.Principaux paramètres techniques de la machine de décodage des canettes
Je ne veux pas. | Nom de l'article | Paramètres techniques |
1 | Cylindre: diamètre | Pour les pièces de rechange |
2 | Matériel | Acier inoxydable 304 |
3 | Plaque de guidage du cylindre | C304 |
4 | Boîte à aliments | Q345 |
5 | Réservoir de déchargement | Q345 |
6 | Longueur de chauffage effective de la chambre extérieure du four à cylindres | 5600 mm |
7 | Méthode de chauffage | Chauffage direct de la bouteille extérieure |
8 | Température directe dans la zone à haute température | 400°C à 800°C |
9 | Source d'énergie | Les gaz à effet de serre ne sont pas utilisés pour le traitement des gaz à effet de serre |
10 | Système de combustion à recirculation des gaz de combustion | Utiliser le gaz de combustion généré lors de la carbonisation pour la combustion secondaire afin de fournir de la chaleur à l'équipement |
11 | Angle d'inclinaison du tambour prévu pour l'installation | 0° (placé horizontalement) |
12 | Vitesse de rotation du tambour | La vitesse de rotation de travail conçue est de 3 r/min, avec régulation de la vitesse à fréquence variable, et la plage de régulation de la vitesse à fréquence variable est de 1 10 r/min. |
13 | Puissance de transmission projetée | 7.5 kW |
14 | Produits | 900 à 1000 kg/h |
15 | La structure | Chauffage extérieur, structure de support intégrée |
16 | Régulation de la température | Contrôle automatique de la température: l'instrument intelligent compare la température mesurée à la température réglée et envoie un signal électrique au brûleur pour contrôler le feu élevé, le feu faible, le feu deet arrêter le feu pour contrôler la température |
17 | Nourrissage | Adoptez un convoyeur à vis d'alimentation |
18 | Décharge | Décharge axiale à travers le bac de décharge, et un convoyeur à vis de décharge est équipé sous le bac de décharge |
19 | Méthode de décharge des gaz d'échappement | Les tuyaux d'échappement de la cuve d'alimentation collectent les gaz de combustion dans le four de combustion.il entre dans l'équipement de dépoussiérage secondaire pour le traitement de la collecte des poussières |
20 | Élément de mesure de la température | Forneau de chauffage 3 thermocouples blindés de type K; conduit de gaz d'échappement 1 thermocouple blindé de type E |
21 | Méthode de scellement |
(1) Dispositif d'étanchéité entre le convoyeur à vis d'alimentation de la cuve d'alimentation et la cuve d'alimentation: il y a une bride à l'extérieur de la cuve d'alimentation,qui est bien pressé et scellé avec la bride sur le bac d'alimentation. (2) Dispositif d'étanchéité entre le bac d'alimentation et la bouteille intérieure: labyrinthe et joint d'emballage en fibre de céramique. (3) Dispositif d'étanchéité entre le bac de déchargement et les bouteilles extérieure et intérieure: labyrinthe et joint en fibre de céramique. |
3.Proportion de produits
Je ne veux pas. | Nom de l'article | Quantité |
1 | Cylindre | 1 série |
2 | Méthode de chauffage | 1 série |
3 | Système de combustion à recirculation des gaz de combustion | 1 série |
4 | La structure | 1 série |
5 | Régulation de la température | 1 série |
6 | Nourrissage | 1 série |
7 | Décharge | 1 série |
8 | Élément de mesure de la température | 1 série |
9 | Méthode de scellement | 1 série |
