90 kW 2 Chambres Fusion par gravité industrielle de métal Fusion par induction du cuivre

Forneau à induction pour la fusion de métaux pour la coulée par gravité industrielle

1.Résumé

Le four de coulée par gravité de 90 kW adopte une conception à double rainure de fusion et une structure de corps à double induction.

Les avantages de cette structure sont qu'elle équilibre la température de la rainure de fusion et de chaque partie du four

pour obtenir des effets d'économie d'énergie, et augmente la plage de remuage électromagnétique pour rendre la distribution de chaque

Le four de coulée par gravité est destiné à fondre du cuivre, du bronze, du laiton et du fer.

autres alliages de cuivre pour la fusion et la conservation de la chaleur.

2.Paramètres techniques

Paramètres techniques du four de fusion de cuivre à fonderie par gravité de 90 kW

3.Principe de fonctionnement et structure principale

3.1 Ce produit est conçu selon le principe de l'induction électromagnétique.

Lorsqu'une tension CA est appliquée à la bobine d'induction, un flux magnétique alternatif est généré.

Ce flux magnétique alternant induit une force électromotive et une force secondaire

Ce courant passe à travers la résistance de la charge métallique et convertit l'énergie électrique

dans l'énergie thermique, qui fait fondre le métal dans la rainure fondue.

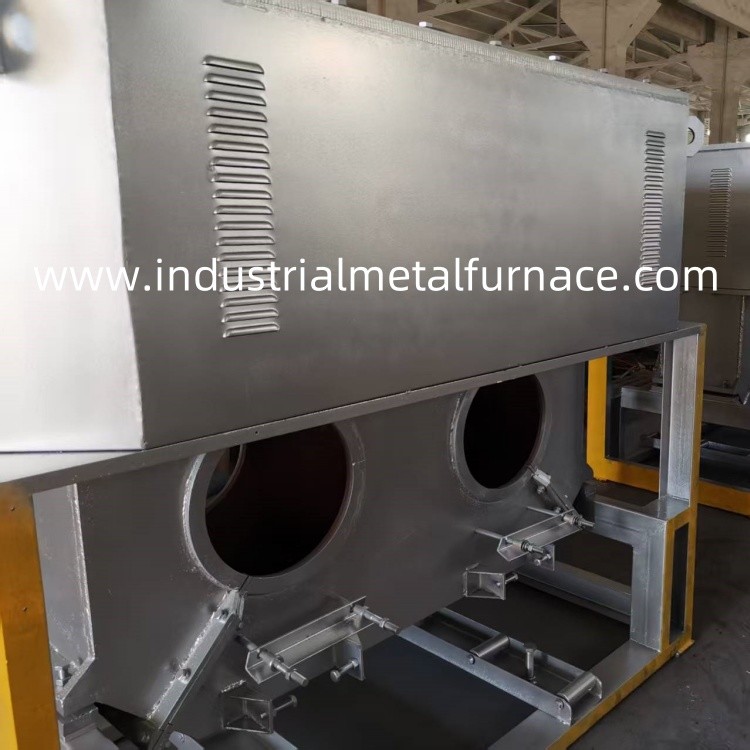

3.2 Ce produit est constitué d'un corps de four, d'un cadre de four, d'un corps à induction, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique, d'un système de refroidissement de four électrique et d'un système de refroidissement de four électrique.

cabine de commande, etc.

La plage de tension du four électrique: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

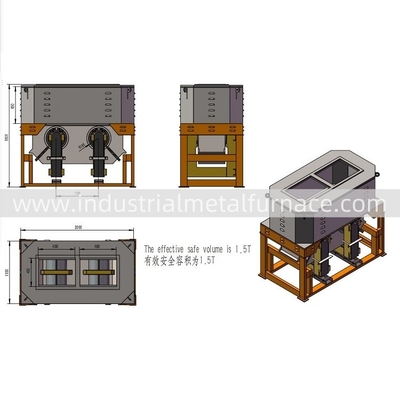

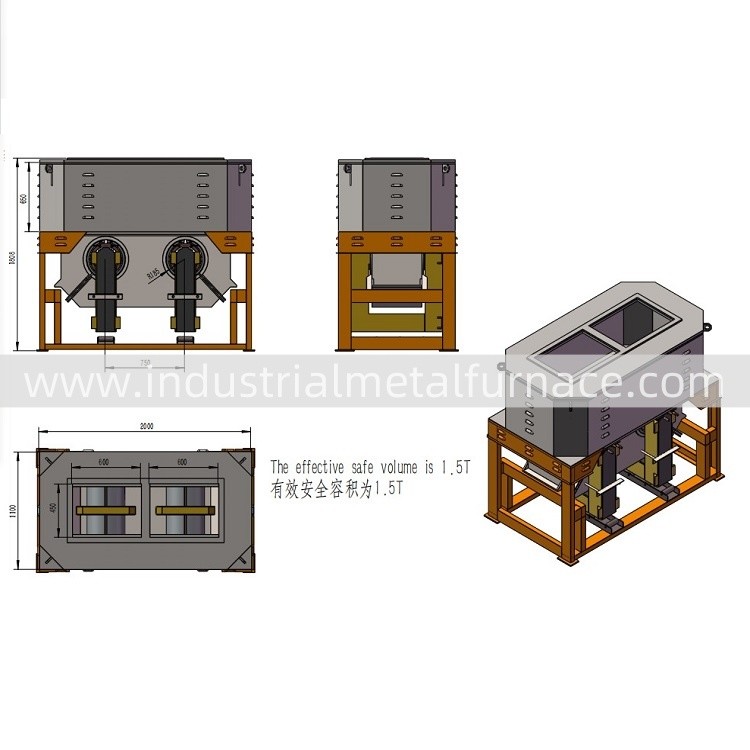

3.3 Le four électrique de fusion de cuivre à fonte par gravité adopte une structure verticale de "bouche" de noyau de fer à induction.

laminés etplaques d'acier soudés, et le bassin fondu est constitué de briques réfractaires après le matériau isolant et le matériau réfractaire

sontIls sont liés.

3.4 Le corps d'induction est constitué de deux inducteurs, de deux noyaux de fer et de deux rainures de fusion.

L'inducteur est refroidi à l'eau: afin de faciliter l'élimination des particules

les matériaux et réduire la perte de puissance de la coque du corps d'induction, la coque d'induction est composée de deux moitiés, avec isolation

La coque de la carrosserie d'induction est basée sur la surface supérieure de la bride lorsqu'elle est assemblée.

3.5 Pendant le processus de fusion, la température de l'eau d'entrée ne doit pas être supérieure à 35°C, celle de l'eau de sortie

La température de l'eau doit être supérieure à 55°C et le débit d'eau doit être mesuré fréquemment.

le niveau requis, la balance doit être nettoyée.

3.6 Ce four industriel de fusion des métaux exige que la qualité de l'eau de refroidissement réponde aux exigences suivantes:

est dans la plagede 7 à 8, la dureté n'est pas supérieure à 7 et la teneur totale en matière en suspension et en solides dissous n'est pas supérieure à

dépassent 10, donc afin d'éviter que l'eau de refroidissement ne s'échelle et que les conduits d'eau ne se bouchent.

5.Portée de l'offre
