1Fonction de base

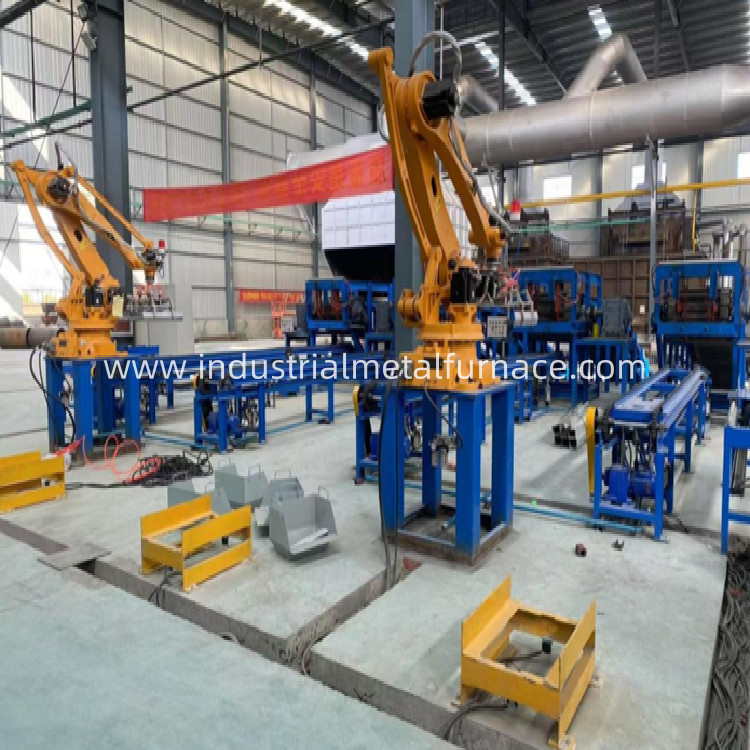

Une machine à empiler des lingots robotisée est un dispositif industriel automatisé conçu pour empiler efficacement
des lingots métalliques (tels que l'aluminium) en piles organisées pour le stockage, le transport ou le traitement ultérieur.
Voici ses principales fonctions et caractéristiques basées sur les résultats de recherche:
1- Empilage automatisé:
La machine de convoyeur de coulée de lingots d'aluminium remplace le travail manuel en ramassant de manière autonome des lingots refroidis d'un
le convoyeur ou la ligne de refroidissement et les disposer en piles préprogrammées (par exemple, en alternant les couches à 90°)
ou des angles de 180° pour la stabilité).
2- Précision et efficacité:
• Équipé de bras robotisés (par exemple, robots à 4 axes) et de pinces, il assure des
avec un minimum d'erreurs.
• Certains systèmes intègrent un PLC (Programmable Logic Controller) pour un contrôle précis du mouvement et des
le comptage des couches.
3Sécurité et réduction du travail:
• Élimine les dangers liés à la manipulation manuelle de lingots lourds (par exemple, de plus de 20 kg) ou chauds
> 100 °C).
Réduit les besoins en main-d'œuvre (par exemple, de 3 à 4 travailleurs à 1).
4- Des modèles d'empilage personnalisables:

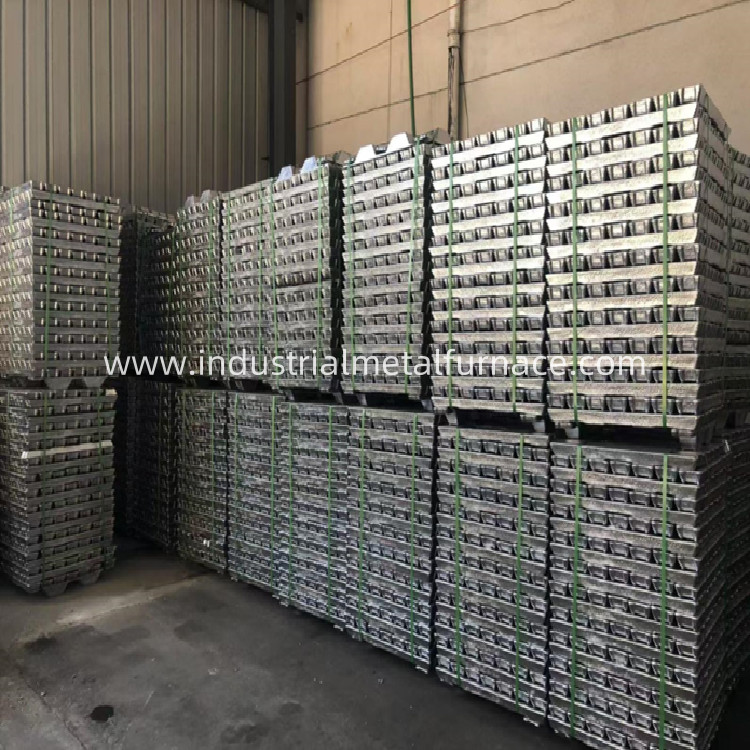

• Configurable pour différentes tailles de lingots et arrangements de couches (par exemple, piles à 11 couches avec
les orientations alternatives).
• Certains systèmes disposent de mécanismes de retour pour verrouiller les lingots en toute sécurité.
6Compatibilité avec les lignes de production:
Fonctionne sans heurts avec les systèmes de coulée, de refroidissement et de convoyeur, formant une ligne continue
un flux de travail automatisé.
Applications: Principalement utilisé dans les fonderies d'aluminium, les usines d'électrolyse et le recyclage des métaux
les installations.
2. Paramètres techniques du robot de ligne de fabrication de lingots
| Je ne veux pas. |
Paramètres techniques |
| 1 |
Taille effective de la pince |
700 × 840 mm (longueur*taille d'ouverture) |
| 2 |
Vitesse de rotation |
Réglable, un cycle 3,5 sec 5,0 seconde |
| 3 |
Poids applicable du lingot d'aluminium |
50,5 ± 0,5 kg par pièce |
| 4 |
Hauteur maximale d'empilement |
1650 mm (le nombre de couches de lingots peut être réglé) |
| 5 |
Angle de rotation du robot |
360 degrés réglage libre |
| 6 |
Vitesse d'empilement des lingots |
environ 5 à 8 couches/minute |
| 7 |
Poids de levage du manipulateur |
120 à 200 kg |
| 8 |
Nombre de lingots d'aluminium transférés à chaque fois |
7 lingots, grande bouche tournée vers le haut |
3Caractéristiques techniques
| Je ne veux pas. |
Caractéristiques techniques |
| 1 |
Servo-moteur à six axes, faible bruit de fonctionnement, fonctionnement stable, faible taux de défaillance, haute précision d'empilement, en utilisant le robot Kawasaki japonais. |
| 2 |
Il peut réaliser l'empilement synchrone de lingots d'une ou deux machines de coulée, économisant ainsi les coûts des utilisateurs. |
| 3 |
Il occupe une petite surface et dispose de diverses méthodes d'installation, qui peuvent réaliser l'accrochage multi-points et l'empilement multi-points. |
| 4 |
utilise un écran LCD couleur de 6,4 pouces, un écran tactile hautement sensible, une interface d'exploitation simple et intuitive, et un fonctionnement compétent peut être réalisé après une demi-heure de formation. |
| 5 |
Contrôleur de robot portatif / intégré: les utilisateurs peuvent régler le nombre de couches d'empilement et l'angle de rotation en fonction de leurs besoins et peuvent stocker des dizaines de milliers de programmes. |
| 6 |
Il peut être utilisé de manière fiable à une température ambiante de -25°C à 50°C et dans des environnements de poussière et de brume d'huile. |
|
7
|
Le groupe de robots d'empilement adopte un contrôle par programme tout au long du processus.La planéité des quatre coins de l'ensemble du faisceau est garantie.. |
|
8
|
Le nombre de couches d'empilement peut être réglé arbitrairement dans la plage convenue et la hauteur d'empilement est cohérente.L'application du dispositif de transmission du servo moteur dans le mécanisme de mouvement rend le fonctionnement de l'équipement plus stable, fiable et précis. Il apporte une grande commodité à l'utilisation et à l'entretien futur, un fonctionnement simple et peu coûteux. |
| 9 |
La distance d'ouverture de la pince de la machine de coulée des lingots est augmentée pour éviter que le robot ne soit endommagé en raison de l'écart du lingot en aluminium. |
| 10 |
Le mécanisme d'attraction du lingot adopte le type de serrage et de support pour éviter la chute du lingot en raison de la différence de longueur des lingots de coulée. |
| 11 |
La vitesse de prise est réglable. |
4.Informations techniques fournies
| Je ne veux pas. |
Nom de l'article |
Unité |
Quantité |
Les commentaires |
| 1 |
Manuel de l'utilisateur |
1 |
ensemble |
Image physique ou fichier PDF |
| 2 |
Diagramme électrique |
1 |
ensemble |
Image physique ou fichier PDF |
| 3 |
Trouble de tir: |
1 |
partage |
Image physique ou fichier PDF |
| 4 |
Liste des pièces d'usure |
1 |
partage |
Image physique ou fichier PDF |
| 5 |
Plan d'aménagement des équipements |
1 |
partage |
Image physique ou fichier PDF |
