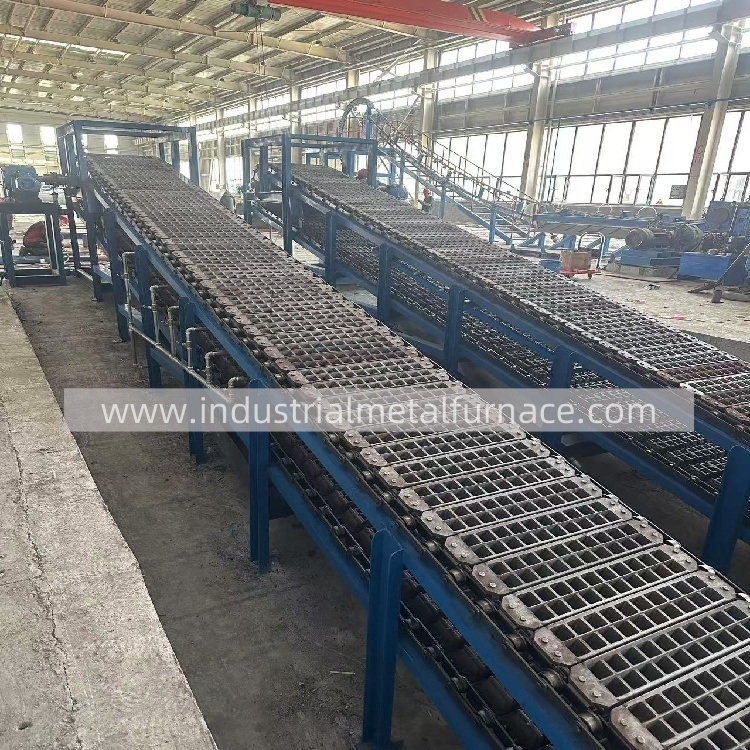

Machine de coulée de lingots de cuivre entièrement automatique de 8 m 30 KG, haute efficacité, taux de démoulage de 99 %

Modèle de machine de coulée de lingots de cuivre entièrement automatique : WDL-ZDJ-8T

Le Machine de coulée de lingots de cuivre entièrement automatique WDL-ZDJ-8T est conçue pour fournir une production efficace et fiable de lingots de cuivre. Cette machine de pointe est idéale pour les industries nécessitant des opérations de coulée de cuivre continues et à grand volume. Avec une conception robuste et un haut degré d'automatisation, elle assure des processus de coulée économes en énergie, précis et rentables, ce qui en fait un excellent investissement pour les producteurs de cuivre.

1. Utilisation et caractéristiques

1.1 Utilisation de l'équipement

Cette machine de coulée de lingots entièrement automatique est conçue pour la production continue de lingots de cuivre, capable de fonctionner 24 heures sur 24. Elle est optimisée pour répondre aux exigences rigoureuses de la coulée de cuivre, assurant l'uniformité de la qualité des produits. Avant de verser le cuivre en fusion dans le moule à lingots, les moules doivent être préchauffés à au moins 60°C pour assurer une coulée en douceur.

1.2 Processus technologique

Une fois que le cuivre en fusion entre dans le distributeur de la machine, il est réparti uniformément et en continu dans les moules à lingots, assurant une différence de niveau de liquide minimale. Cela permet de réduire les courants de Foucault et d'obtenir un poids de lingot de cuivre constant. Le fonctionnement et la synchronisation automatiques du système garantissent une production de lingots stable et de haute qualité.

1.3 Caractéristiques de l'équipement

• Mode de circulation linéaire : La machine de coulée est équipée d'un réducteur à roue à goupilles cycloïdale et d'un contrôle de vitesse par conversion de fréquence, offrant des économies d'énergie et un fonctionnement stable avec seulement 3,0 kW de puissance d'entraînement.

• Distribution automatique du liquide de cuivre : Le distributeur assure une répartition uniforme du cuivre dans les moules, minimisant les différences de niveau de liquide.

• Haute efficacité et automatisation : La machine est hautement automatisée avec une intensité de travail minimale, offrant une coulée efficace et uniforme avec des exigences de maintenance simples.

• Écologique et respectueux de l'environnement : Avec des coûts d'exploitation faibles et un impact environnemental minimal, la machine fonctionne avec un minimum d'émissions de vapeur et de déchets.

2. Composition de l'équipement (étendue de la fourniture)

Le Machine de coulée de lingots de cuivre WDL-ZDJ-8T comprend les principaux composants suivants :

• Moules à lingots en fonte : Fabriqués en fonte nodulaire QT450, conçus pour assurer la durabilité des moules.

• Système de tension arrière : Comprend un dispositif de serrage manuel pour compenser la dilatation thermique de la chaîne.

• Distributeur de liquide de cuivre : Ce distributeur assure une répartition régulière et uniforme du cuivre en fusion dans les moules à lingots, équipé de huit sorties de cuivre pour un remplissage uniforme.

• Système de refroidissement par pulvérisation d'eau : Le refroidissement indirect des moules à lingots est facilité par un système de pulvérisation pour maintenir un refroidissement uniforme.

• Système de contrôle électrique : Le système est équipé de composants de grandes marques telles que Omron, Schneider, Mitsubishi et Siemens pour une fiabilité et un contrôle élevés.

• Corps de la machine de coulée de lingots : Comprend le châssis, la transmission, le démoulage mécanique et les systèmes de refroidissement. Il assure un mouvement régulier de la chaîne avec stabilité et intégrité structurelle pendant la coulée.

Principaux paramètres techniques :

3. Aperçu des composants clés

3.1 Partie transmission

• Moteur et réducteur : Équipé d'un moteur à fréquence contrôlée de 3,0 kW, le système de transmission assure un fonctionnement stable.

• Chaîne et pignons : La chaîne en acier au manganèse assure la durabilité, tandis que les pignons permettent d'obtenir un fonctionnement régulier et efficace. La chaîne a un pas de 200 mm et une épaisseur de plaque de 8 mm.

• Mécanisme de démoulage : Le système de démoulage mécanique utilise un mécanisme de martelage pour assurer le retrait automatique et efficace des lingots de cuivre du moule.

3.2 Châssis et conception structurelle

Le châssis est construit à l'aide de tubes rectangulaires de 100 x 50 x 4,0 mm pour assurer l'intégrité structurelle. Des renforts sont ajoutés pour éviter toute déformation pendant le fonctionnement, assurant la stabilité et la longévité de la machine.

4. Conditions du site et exigences en matière d'utilités

4.1 Exigences en matière d'eau et d'électricité

• Tension : 380 V/220 V, triphasé, 50 Hz (fluctuation de +10 % autorisée)

• Eau de refroidissement : Nécessite 3 m³/h à une plage de pression de 0,20-0,30 MPa.

• Température de l'eau de refroidissement : Doit rester à des températures normales (un bassin de refroidissement à circulation externe est requis).

• Charge de puissance : Environ 4 kW charge connectée (y compris le moteur de la pompe de drainage).

5. Service après-vente

WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD. offre une garantie d'un an à compter de la date de livraison. Si des défauts résultent de défauts de fabrication, nous sommes responsables des réparations ou du remplacement des pièces. Les pièces d'usure et les pièces à haute température sont exclues de la garantie, et les réparations dues à une mauvaise utilisation seront fournies à nos frais.

Conclusion :
La Machine de coulée de lingots de cuivre entièrement automatique WDL-ZDJ-8T de WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD. est conçue pour une grande efficacité, une grande précision et une longue durée de vie. Avec des fonctions d'économie d'énergie, un fonctionnement automatisé et un impact environnemental minimal, elle offre aux producteurs de cuivre une solution fiable et rentable pour la coulée continue de cuivre.
