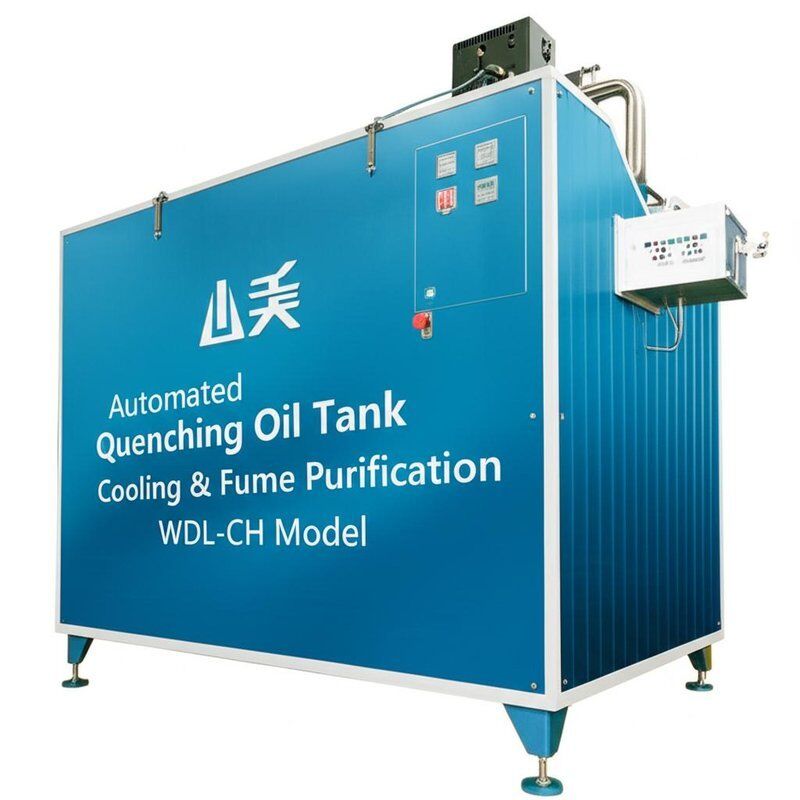

Wuxi Wonderly Industry Equipment Co., Ltd. présente la Cuve de trempe à l'huile automatisée WDL-CH, un système intégré haute performance conçu pour la précision et l'efficacité dans le traitement thermique des ressorts en acier allié composants, en particulier les grands ressorts hélicoïdaux. Cette cuve de trempe avancée s'intègre parfaitement aux chaînes de production automatisées, offrant une solution complète qui englobe la mesure de la température infrarouge, le déplacement des pièces de type pas à pas, le refroidissement d'huile en boucle fermée, et un puissant système de purification des fumées pour garantir une qualité de trempe optimale et un environnement d'atelier sûr et respectueux de l'environnement.

La fonction principale du système WDL-CH est de fournir une trempe contrôlée et rapide pour les ressorts chauds livrés par robot. Un thermomètre infrarouge vérifie d'abord que chaque ressort atteint la température requise (≥780°C) avant d'autoriser l'entrée. Les ressorts qualifiés sont ensuite reçus en douceur et rapidement immergés dans l'huile de trempe par un mécanisme de levage dédié. Le convoyeur à plaques à chaîne de type pas à pas innovant à l'intérieur de la cuve assure un mouvement et un temps de séjour précis et contrôlés pour un refroidissement uniforme. Après la trempe, les ressorts sont automatiquement transférés via une trémie en forme de V et un système de convoyeur vers l'étape suivante, telle qu'un four de revenu.

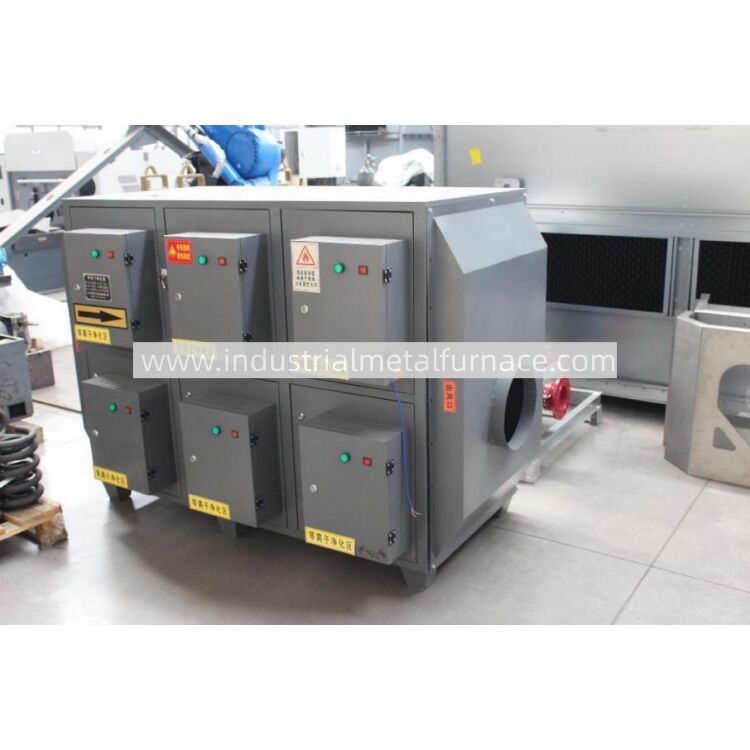

La clé du maintien de résultats constants est le système de contrôle de la température de l'huile de trempe. Un échangeur de chaleur en boucle fermée (Modèle BNL-80) de grande capacité, avec une capacité de refroidissement de 550 000 kcal/h, garantit que la température du bain d'huile reste dans une plage stable de 20°C à 80°C, généralement en dessous de 60°C pour un contrôle optimal du processus. De plus, le système intégré d'extraction et de purification des fumées d'huile capture et filtre activement la fumée et la brume des zones d'entrée et de sortie de la cuve. Utilisant un principe de champ électrostatique à deux étages, il élimine efficacement les polluants, désodorise et garantit que les émissions respectent les normes environnementales.

Principales spécifications techniques :

Conçue et fabriquée par Wuxi Wonderly, la Cuve de trempe WDL-CH est construite avec une plaque d'acier Q235 de 6 mm d'épaisseur robuste pour la durabilité et la prévention des fuites. Son contrôle logique automatisé permet une intégration transparente dans les configurations d'usine intelligente, fonctionnant en modes automatique ou manuel. Ce système est le choix idéal pour les fabricants à la recherche d'une solution de trempe automatisée fiable, à haut débit et propre qui garantit la qualité des pièces, la répétabilité du processus et une empreinte de fabrication responsable.
