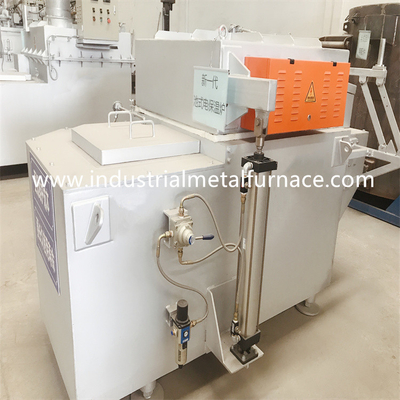

type électrique aluminium de la piscine 1500kg fondant et tenant l'équipement de fusion en aluminium de four

Type électrique de piscine four de participation pour la fonte en aluminium

1.Application

Le type électrique four de piscine de participation est principalement employé pour la chaleur

conservation de solution en métal non ferreux.

Introduction structurelle

Le type four de piscine de participation comprend les trois pièces suivantes :

corps de four, éléments de chauffe et système de contrôle électrique.

la partie supérieure de la boîte de contrôle électrique est circuit de commande. Le inférieur

la partie est circuit de puissance.

Le corps de four est composé de la trou de chargement, chambre de participation,

couverture d'orifice de décharge et de four. La trou de chargement, orifice de décharge

et tenant la chambre casted dans son ensemble par 84ACX moulable qui est

produit par les produits minéraux alliés. (la résistance à la pression est 140MPA

quand la température atteint 110℃. La ligne taux est 0,1%) Cette sorte de

moulable a l'avantage d'antiadhésif en aluminium, de haute résistance, facile

durée de vie propre et longue. La couverture de four adopte la fibre réfractaire

coton avec la marque de Janpnese qui a la bonne représentation de conservation de la chaleur

et entretien facile.

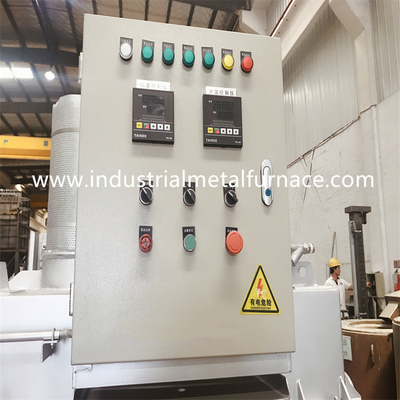

Le système de contrôle électrique adopte le contrôle de PID avec l'intelligent

contrôleur de température, et le régulateur de puissance. La température

l'exactitude de contrôle est ±3℃. Le four se tenant pour le moulage mécanique sous pression aussi

a l'alarme de surchauffe.

Alimentation d'énergie préparée par l'acheteur :

Alimentation d'énergie : 5 fil triphasé, 380V±10%, 50Hz±3 hertz ;

Puissance de contrôle : 220V±10%, 50Hz±3 hertz.

paramètres 2.Technical

système 3.Heating et système de contrôle électrique

système 3.1.Heating

) une tige de chauffage de carbure de composant-silicium (6 morceaux au total)

Système de contrôle : contrôleur de température (importé de Taïwan, 2 morceaux),

régulateur électronique de puissance, contacteur, relais.

La température sentant le composant : accouplement thermique (2 rassemble,

1 pour mesurer la température et des autres de l'atmosphère de foyer pour

mesurant la température en aluminium fondue)

système de contrôle 3.2.Electrical (contrôle de PID)

Les thyristors sont le composant de contrôle principal du contrôle électrique

système. Le courant de sortie est commandé par le changement du

angle de conduction du thyristor. Le four se tenant en aluminium électrique

utilise le contrôle de phase et le circuit de mise de feu avancés pour commander la conduction

angle du thyristor. Le contrôleur de température a la diverse protection

fonctions. Quand la température en aluminium de four de fusion s'élève au-dessus du

la limite supérieure ou le courant est dû anormal aux défauts, le contrôleur peut

arrêtez automatiquement la sortie d'impulsion, et arrêtez l'alimentation d'énergie.

3.3. paramètres techniques principaux

a) tension locale : 380V 3 phases 50Hz ;

b) méthode de contrôle : potentiomètre manuel réglementaire ou automatique

signal de commande de 0-5VDC ;

c) fonction de démarrage douce : les mouvements ont commencé après 0,5 seconde ;

d) Exactitude de contrôle de température : ±5℃ (dans des conditions standard de travail)

composants 3.4.main électriques

a) armoire de commande, 1 morceau ;

b) contrôleur de température, origine de Taïwan, 2 morceaux (un contrôleur

avec le règlement de PID).

c) régulateur de puissance, 1 réglé ;

d) composants électriques de basse tension, 1 réglé ;

e) accouplement thermique, 2 morceaux (le morceau mesurant le fondu

la température en aluminium est engainée dans un tuyau d'enveloppe de protection) ;
