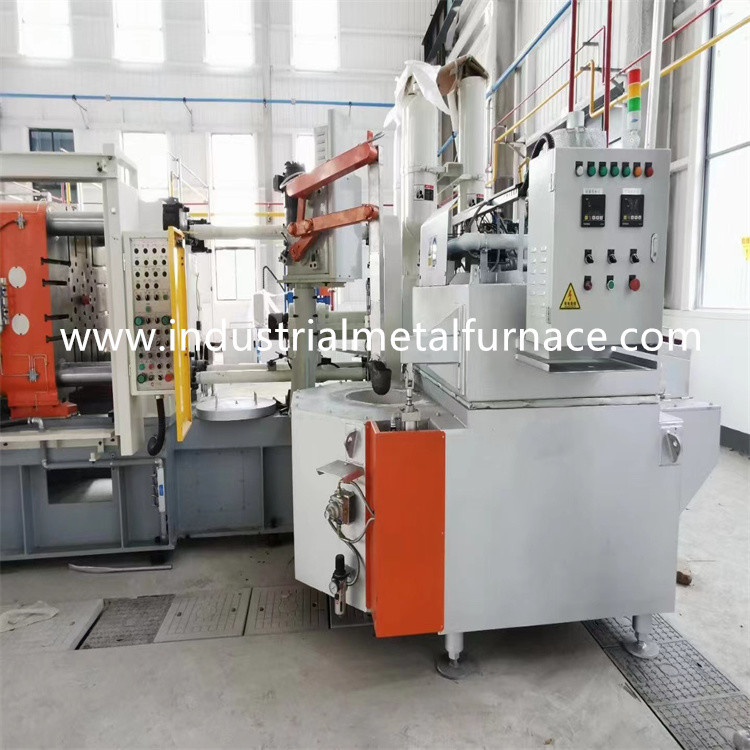

Le four à gaz de participation d'alliage d'aluminium de piscine processus de moulage mécanique sous pression
1. Introduction générale
Le type à gaz four en aluminium de piscine de participation est un aluminium
four se tenant liquide d'alliage qui pourrait réutiliser la chaleur de la vapeur
et sauve la consommation d'énergie considérablement.
Le four pour le processus de moulage mécanique sous pression adopte le brûleur de haute qualité
avec une grande taille de rayonnement de flamme et une efficacité du feu vif. L'aluminium
la température liquide est maintenue à une exactitude de ±5℃. Le four à l'intérieur
le contenu d'oxygène est moins de 5% qu'efficace empêche la génération des oxydes.
Le moulage mécanique sous pression tenant le four est conçu avec l'isolation thermique spéciale
la structure qui pourrait effectivement réduire la perte de chaleur extérieure, réduisent
hausse de la température d'environnement, et améliorer l'efficacité de la chaleur.
Le mur de four se tenant en aluminium électrique est garni de la haute alumine
briques réfractaires
ce qui ont une durée de vie de plus de 3 ans.
2. Paramètres techniques
| Capacité de fonte de piscine |
500KG (densité liquide 2.4g/cm3) |
| Type de carburant |
valeur 8600Kcal/m3 de la chaleur de gaz naturel ; |
| Pression d'approvisionnement en gaz |
5Kpa ; |
| La température fonctionnante évaluée |
660℃ (l'atmosphère) ; |
| Exactitude de contrôle de température |
±3℃ ; |
| Alimentation d'énergie |
380V, 3P, 50HZ ; |
| Consommation de gaz naturel |
au sujet de 2.5m3/h ; |
| Contenu d'oxygène à l'intérieur de four |
moins de 5% ; |
3. Structure de four
3,1 coquille de four
La coquille de four est faite de plaque d'acier et acier sectionnel. Le bord de porte est fait
du matériel de fonte.
3,2 garnissage de four
La piscine de fonte est construite avec les hautes briques d'alumine qui ont les caractéristiques de haute résistance,
aluminium-collage libre, et longue durée. (force de compression : quand la température 140Mpa
est au-dessus de 110℃ ; taux linéaire : seulement 0,1%). La couche d'isolation thermique utilisée est de la catégorie une
panneau de particules en aluminium de silicate.
3,3 système brûlant :
Le système brûlant est en fonction facile, et a une longue durée de vie. Le four a
les fonctions du contrôle de température automatique, de l'allumage automatique, et de la détection de flamme.
Quand le four se tenant en aluminium à gaz atteint la température réglée, le brûleur
travail d'arrêts. Quand la température de four est inférieure à la température plus basse réglée
la limite, le brûleur écrit le port et les travaux de brûleur automatiquement. Le brûleur met à feu
automatiquement avec un dispositif de détection de flamme. Quand le type participation en aluminium de piscine
le four est prêt à travailler, l'utilisateur devrait d'abord allumer le ventilateur pour purger le foyer.
Le brûleur met à feu automatiquement après la purge finie et les travaux avec une petite flamme.
La tige de détection de flamme détecte la flamme, et le brûleur fonctionnera avec une grande flamme.
La tige de détection de flamme surveille le statut brûlant du brûleur tout le temps.
Le système brûlant de four est également placé avec des mesures de sécurité. S'il y a des situations
comme brûlant inachevé ou l'extinction, le système de contrôle a découpé le brûleur principal
et brûleur d'allumage pour arrêter l'approvisionnement en combustible. Il y a également le dispositif de couplage entre
le gazoduc et canalisation d'air. S'il y a n'importe quelle situation brûlante anormale,
le dispositif de couplage a découpé l'approvisionnement en combustible. La température en aluminium liquide est commandée
par le règlement de PID. L'inverseur de fan ajuste automatiquement la vitesse de rotation de fan
afin de régler l'écoulement de gaz. Le moulage mécanique sous pression tenant le four a placé
valeur de limite supérieure de la température de l'atmosphère.
orifice de décharge 3,4
Le liquide en aluminium est déchargé avec l'aide de l'opération manuelle. Pendant le liquide
déchargeant le processus, il ne devrait y avoir aucun problème de fuite.
3,5 contrôle de température
Le four se tenant pour l'aluminium est placé avec des fonctions de commande telles que l'automatique
commutateurs de flamme, l'alarme finie de la température, la protection d'extinction, etc.
Contrôle de température liquide en aluminium
Contrôle de température de foyer
Dispositif de sécurité et système de contrôle automatique
Quand le four de fusion en aluminium démarre pour fonctionner, l'utilisateur devrait d'abord brancher
l'alimentation d'énergie et allumer le ventilateur pour purger le four. Placez le four
la température et ouvrir la vanne électromagnétique du gazoduc. Le brûleur met à feu
quand le gaz naturel entre dans le foyer.
3,6 de inclinaison hydraulique
Le corps de four est conçu avec incliner la fonction. Il est principalement composé du
cylindre hydraulique, soupapes de commande, et canalisation.
