Four de fonte et se tenant en aluminium, processus de moulage mécanique sous pression d'aluminium
introduction 1.General
L'alliage d'aluminium fondant et tenant le four a un contrat
structure pour fondre et tenir le liquide en aluminium. La fonte
la chambre est constituée par le matériel moulable d'une fois-formation, qui a
de haute résistance et une longue durée de vie. L'aluminium four de moulage mécanique sous pression
est équipé du brûleur célèbre de marque, qui a des fonctions d'automatique
allumage et contrôle de température. Le four industriel de fusion des métaux
a également un dispositif d'alarme de surchauffe.
paramètres 2.Technical
| modèle |
WDL-RJL-750 |
| quantité |
1 ensemble |
| taux de fusion |
750kg/hour (la façon fonctionnante continue, et conditions de travail évaluées s'est réunie) ; tenir la capacité 2250kg de chambre |
| carburant |
gaz naturel ; pression 5-7kPA d'alimentation en air |
| la température fonctionnante |
700-750℃
de chauffage taux au sujet de 60-80℃ par heure
|
| Consommation de gaz naturel |
au sujet de l'aluminium 65-70m3/ton (aux conditions de travail évaluées) |
| air à haute pression |
0.5~0.7Mpa 1.5M3/h (air comprimé, pétrole sec et eau séparés) |
| alimentation d'énergie |
380V 50HZ 5.5kW |
| fonctionnement évalué |
conditions |
a) le contenu de l'échelle dans la matière première est moins de 5%, spécialement là est non
échelles facilement oxydées.
b) le rapport matériel de fonte : matériel réutilisé par 50%, lingot en aluminium de 50% ;
c) Le four fonctionne d'une façon continue. La température de fonte est placée à 720℃.
d) La consommation de carburant est calculée basée sur 3 heures de consommation dans un continu
façon fonctionnante.
e) valeur de la chaleur de gaz naturel : 8600Kcal/m3 ;
f) La productivité est calculée basée sur la condition préalable que le four est chargé
avec la matière première 750kg/hour, et le liquide en aluminium est déchargé avec un taux de 750kg/hour.
g) Le taux de fonte de perte de liquide en aluminium est moins de 1,5%.
3. Matière première pour la fonte
a) lingot en aluminium (le poids moyen est au-dessous de 8kg) ;
taux remplissant de fondre la chambre : 50% (la courroie de emballage doit être déliée et
le lingot doit être dispersé dans le four) ;
b) matériel réutilisé (la taille doit être plus petite que le chariot de remplissage)
taux remplissant de fondre la chambre : 50% ;
structure 4.Furnace
4,1 la coquille de four est fabriquée des plaques d'acier et de l'acier sectionnel. Elle a assez
la force et a préservé l'espace pour l'expansion.
4,2 débouché en aluminium (type pneumatique de prise de cylindre)
Le liquide en aluminium est a laissé par un descendeur de décharge à l'équipement de suivi.
Il y a une valve manuelle de changement, et le débouché liquide est ouvert ou fermé
contrôle du cylindre pneumatique. (La prise liquide est les pièces de consommation.)
4,3 porte de scories et sa porte d'inspection et de nettoyage de tache
Le cadre de porte autour du corps de porte de chaque porte de four est fait de fonte,
la surface de porte est faite de la plaque d'acier ordinaire, et de l'intérieur matériel réfractaire
la porte est faite en conseil isolant et moulable à hautes températures.
4,4 couverture de trou de chargement
Le cadre de la couverture de alimentation est fait de la plaque d'acier ordinaire, et de l'intérieur de
la couverture est établie avec le conseil de conservation de la chaleur + moulable à hautes températures.
s'ouvrir et se fermer du capot supérieur sont conduits par le cylindre.
4,5 doublure de réfractaire
| Structure |
La première couche |
La deuxième couche |
La troisième couche |
La quatrième couche |
|
Participation
Chambre
|
Inférieur, supérieur, porte,
corps de four
|
Moulable imperméable ;
Brique en aluminium à haute densité et haute
Brique résistante à la chaleur d'argile ;
Moulable résistant à la chaleur ;
|
Brique d'isolation de mullite ;
Panneau de fibres agglomérées en céramique isolé superbe ;
Matériel de conservation de la chaleur ;
Conseil superbe ;
|
Moulable résistant à la chaleur ;
Moulable imperméable ;
Panneau de fibres agglomérées en céramique isolé superbe ;
|
Panneau isolant nano ;
|
| Chambre de fonte et tour de remplissage |
Tour de remplissage ;
Abords de brûleur ;
inclinaison du lit de furnce ; couverture de four ;
|
Brique réfractaire d'argile (vis-à-vis du port de remplissage) ;
Moulable de haute résistance superbe ;
|
Panneau de fibres agglomérées en céramique ;
Isolation concrète ;
brique réfractaire d'argile ;
|
Panneau de fibres agglomérées en céramique isolant ; |
Panneau isolant nano ;
|
Notes : Afin d'empêcher la génération de l'oxyde dans le four de fusion en aluminium
et prolongez la durée de vie du réfractaire, en plus du nettoyage quotidien de scories, svp fermé
en bas du four de fonte et se tenant en aluminium tous les 6 mois pour nettoyer l'oxyde dans le four.
4,6 de inclinaison hydraulique
Le corps de four est conçu avec incliner la fonction. Il est principalement composé du cylindre hydraulique,
soupapes de commande, et canalisation.

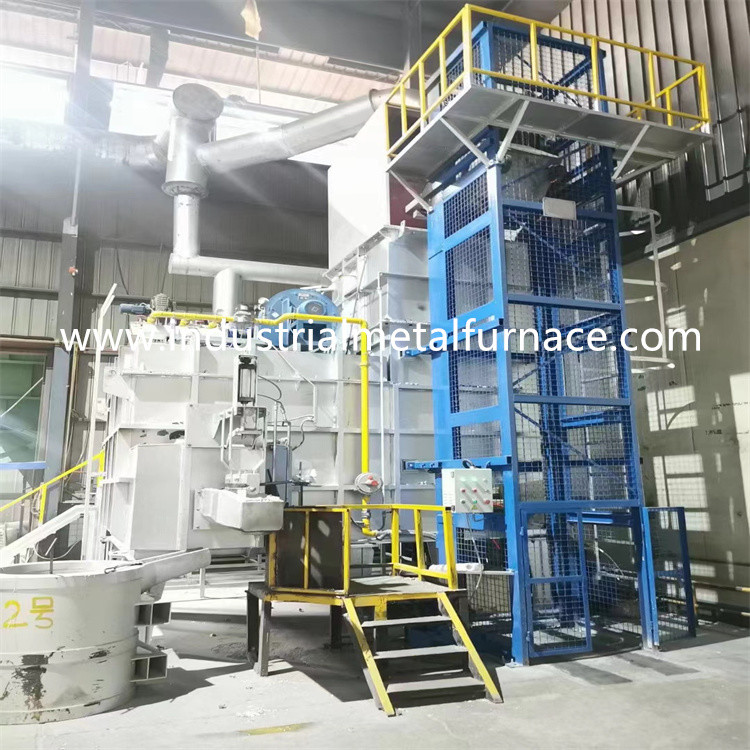

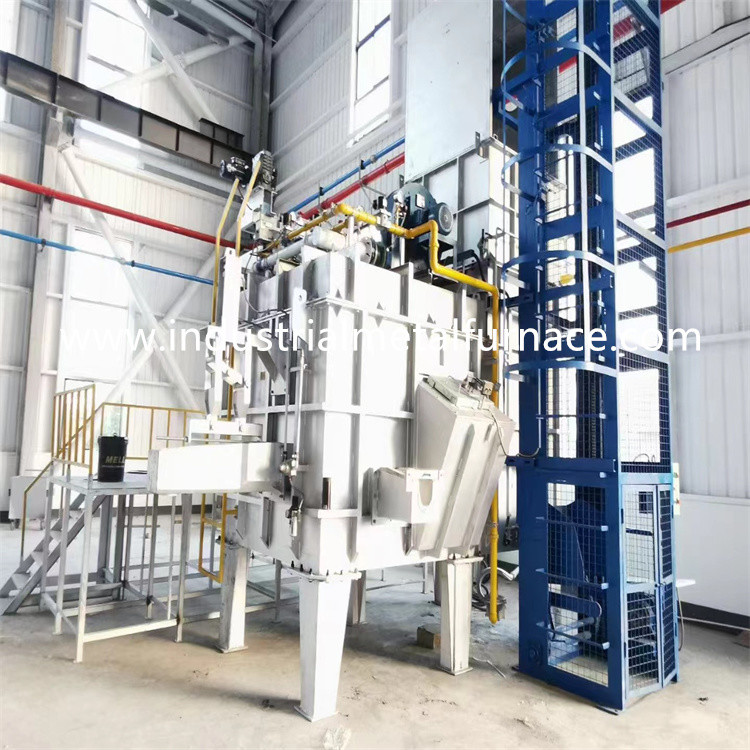

Four de fonte et se tenant en aluminium dans notre usine :
