Chauffage de la résistance électrique 250KW 5m/Min 6m/Min Car Bottom Furnace Resistance

Four inférieur de traitement thermique de four de voiture de résistance électrique

1.Overview

Ce four inférieur de voiture électrique est un four de chariot,

ce qui est principalement employé pour la détente, recuit et

chauffage des pièces en métal et d'alliage en air.

2.Working conditionne applicable au four électrique

l'altitude 2.1.The ne dépassera pas 1000m.

la température ambiante 2.2.The est de l'ordre du ℃ 5-40.

hygrométrie 2.3.The moyenne mensuelle dans le secteur d'utilisation

ne soyez pas plus grand que 90%.There n'est aucune poussière conductrice,

gaz explosif et corrosion qui peuvent sérieusement endommager le métal

et isolation autour. Il n'y a aucune vibration et turbulence évidentes.

3.Technical Parametes

caractéristiques 4.Structural

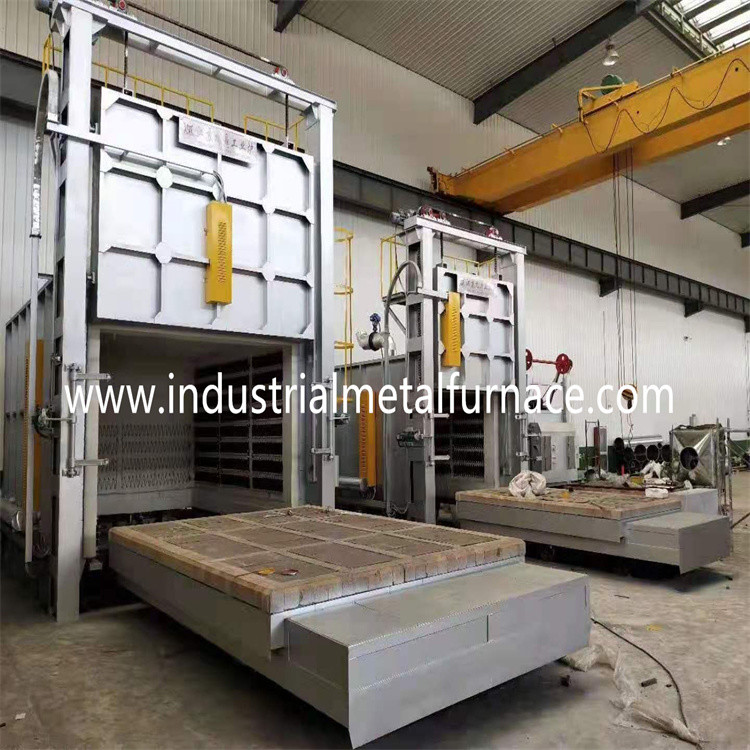

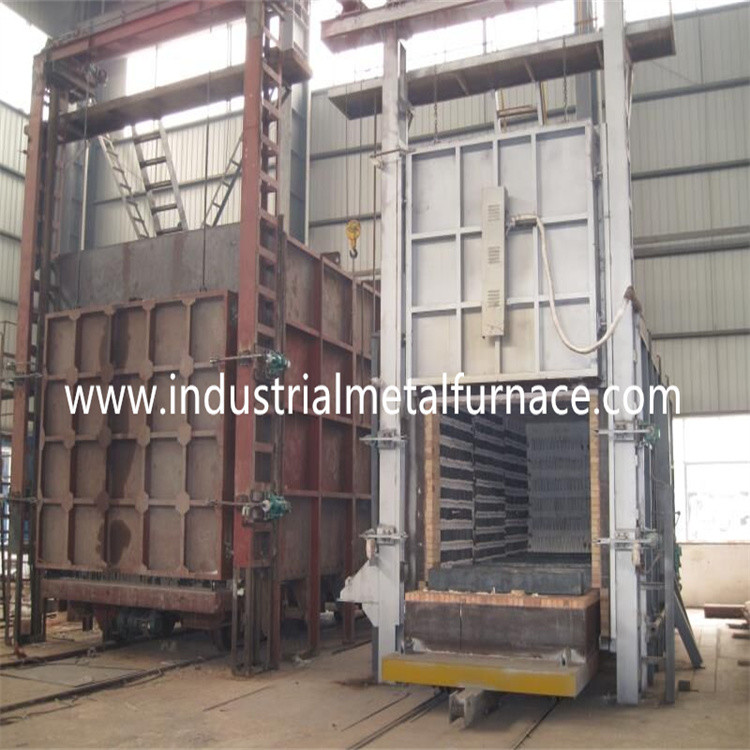

Le four à résistance de chariot se compose principalement de coquille de four, garnissage de four,

dispositif de porte de four, dispositif de chariot, élément de chauffe électrique et contrôle électrique.

la coquille inférieure de four de la voiture 4.1The est soudée avec de l'acier et la plaque d'acier de section pour former

une structure ferme de cadre.

la doublure 4.2.The, le toit et le côté du four adoptent la pleine structure de fibre et sont stratifiés

avec la fibre réfractaire de silicate en aluminium l'aiguille a poinçonné couvrant. Cette structure pas

réduit seulement la taille du corps de four, réduit l'espace de four, réduit

la consommation d'énergie, réduit le coût de production, mais prolonge également le service

la vie du four électrique.

4,3 le dispositif de porte de four se compose de porte de four, charnière de porte de four

dispositif de pressing de porte de mécanisme et de four.

La coquille de porte de four est soudée par l'acier et la plaque d'acier de section dans un cadre ferme,

ce qui est empilé avec la fibre réfractaire pressant des modules. Le cachetage entre

porte de four et le fond de la porte de four et le visage d'embout avant du

le chariot adopte le cachetage doux pour empêcher effectivement le débordement d'à gaz chaud dans

four. Le dispositif de levage électrique est adopté pour le levage de la porte de four, qui est

principalement composé de cadre de porte de four, poutre de levage de porte de four, grue électrique,

poulie, axe de poulie et d'autres pièces. Le levage et l'abaissement de la porte de four est

essentiel motivation par la rotation positive et négative de la grue électrique. L'électrique

la grue pour soulever la porte de four est également équipée d'un dispositif de frein, qui peut

empêchez effectivement le déplacement provoqué par l'inertie de la porte de four

quand il se lève ou tombe.

4,4 la coquille de chariot est constituée par l'acier de section de soudure et établie avec le réfractaire

briques à l'intérieur. Les pièces facilement heurtées et des pièces porteuses sont établies avec lourd

briques réfractaires (mélangées à la reliure à hautes températures dans la boue pendant la maçonnerie)

pour augmenter la résistance de la structure du garnissage de four. Le déplacement du chariot

adopte la structure de traction, et la roue de déplacement est conduite par la transmission

pignon du réducteur à marcher sur la voie. Le phoque de chariot adopte le doux

joint entre la brique et le coton en forme spéciale de fibre.

4,5 l'embase du type four de chariot de traitement thermique adopte cr.mnN

les bâtis en acier résistants à la chaleur, ℃ commun du ≤ 950 de la température, s'assurent non

déformation, oxydation et fissuration en service, et empêcher l'oxyde sur

objet de la chute sur l'élément de chauffe électrique dans la cannelure de brique

sur le chariot.

4,6 l'élément de chauffe du four électrique de traitement thermique adopte le fer

ceinture résistante à hautes températures de résistance de l'aluminium de chrome (ocr25al5),

ce qui est enroulé dans une ceinture de montre et installé des deux côtés du four

et sur le chariot. L'élément de chauffe adopte le mode en spirale de chauffage de fil de résistance.

4,7 contrôle de température électrique de contrôle que le four de retour principal adopte

le déclencheur réglementaire de puissance bidirectionnelle de thyristor, et le contrôleur de température adopte

Contrôleur de température de Changhaï Guolong pour réaliser le but du courant stable

et économiseur d'énergie. Le système de contrôle de température adopte le contrôle de deux zones.

La courbe de hausse de la température de chaque four dans chaque zone est enregistrée par Changhaï

Enregistreur de Dahua.
