traitement thermique électrique industriel de charriot de 5000×2500×1500mm
Fours avec le contrôle de PLC
1. Application
Le four à sole électrique du charriot RT3-600-12 est principalement utilisé pour
recuit et traitement thermique de solution des pièces de structure métallique, alliage
pièces et pièces d'acier inoxydable, etc.
paramètres 2.Main techniques
| Non. |
Article |
Paramètres techniques |
| 1 |
Puissance évaluée |
600KW (1-100%) réglable |
| 2 |
Alimentation d'énergie |
380V, 3P, 50Hz |
| 3 |
La température évaluée |
1250℃
(La température fonctionnante normale : 850-1200℃)
|
| 4 |
vitesse de hausse de la température de four de Non-charge |
heures ≤2.5 |
| 5 |
Zone de contrôle |
4 zones |
| 6 |
Taille fonctionnante efficace |
5000×2500×1500mm (L×W×H) |
| 7 |
Taille globale de four |
5800×3600×2950mm (L×W×H)
La taille n'inclut pas la taille du cadre de porte de four
|
| 8 |
Taille globale de charriot |
6100×2600×950mm (L×W×H) |
| 9 |
Surface couverte comprenant le charriot à l'intérieur et la longueur extérieure de mouvement |
12500*3000mm (L*W) |
| 10 |
Connexion d'élément de chauffe |
Y |
| 11 |
Uniformité de la température |
±10℃ |
| 12 |
Exactitude de mesure de la température |
±1.5℃ |
| 13 |
consommation de puissance du four de Non-charge |
≤18% |
| 14 |
Méthode de contrôle de température |
Thyristor, régulateur de PID ; Contrôleur de température de Shimaden avec 485 interfaces de communication, écran tactile de 10,1 pouces (elle peut exportation enregistrer des données historiques, le processus de stockage, d'U disque, screenshots et d'autres fonctions, avec l'alarme de surchauffe)
Contrôle du contact screen+PLC : l'écran tactile est relié à l'ordinateur du client. Mode de communication : Interface de Modbus tcp. L'armoire de commande de four transmet des données en temps réel à l'ordinateur du client, et l'ordinateur du client peut commander le fonctionnement et le chauffage du four à distance.
|
| 15 |
hausse de température de surface de four |
<45℃ |
| 16 |
Élément de chauffe |
0Cr27AL7Mo2 (bande) HRE |
| 17 |
Plaque avant de charriot |
Cr25Ni20, épaisseur de 30mm, acier résistant à la chaleur |
| 18 |
Méthode de chargement |
Produit chargé sur le charriot, et puis des mouvements de charriot dans le four |
| 19 |
Méthode d'ouverture de porte de four |
up-down électrique de la grue 2ton, scellé par l'auto-poids de porte |
| 20 |
Méthode mobile de charriot |
Par le ralentisseur cycloidal de vitesse de goupille |
| 21 |
Puissance d'entraînement de charriot |
5.5KW |
| 22 |
Garnissage de four |
Fibre réfractaire à hautes températures |
| 23 |
Capacité de chargement |
10 tonnes |
3. introduction structurelle

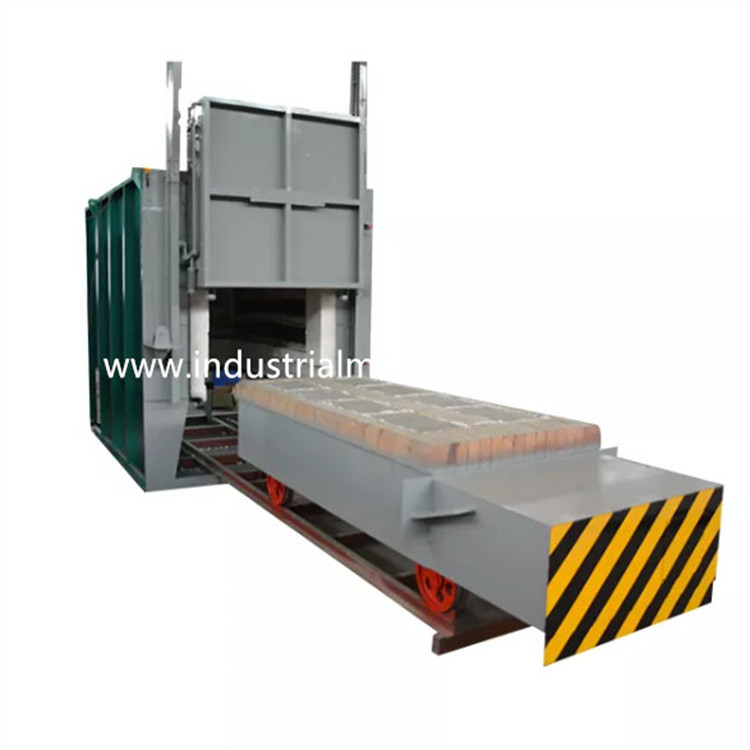

Le four de festin de chaleur de foyer du charriot RT3-600-12 est principalement composé de la coquille de four,
système de doublure, de porte de four et de compression de porte, charriot, élément de chauffe
et a fixé le dispositif, et le système de contrôle de température.
système de contrôle 3,1 électrique
Contrôle de température : la température de chaque zone de chauffage du four en métal d'industrail peut être
commandé séparément.
Le four adopte le contrôleur de température intelligent pour commander la température qui a
fonction autorégulatrice pour calculer le paramètre idéal de PID et pour réaliser une stabilité de température.
Le contrôleur de température a les fonctions de l'alarme de surchauffe et des couples thermiques
protection de rupture.
Le four à sole de charriot a 4 zones de contrôle de température pour commander la tringlerie entre
la température et les mouvements de moteur. Chaque zone est placée avec une alarme de surchauffe.
La boucle de chauffage adopte le thyristor de double-direction et le contrôle de déclencheur. La puissance est réglée
de la façon réglementaire proportionnelle de temps.
Le système de mise en action de contrôle est de déclenchement puissance grande complet avec un radiateur et
système de ventilation. Il y a également un commutateur d'air. La boucle de chauffage est équipée de l'ampèremètre,
voltmètre, indicateur marche-arrêt d'élément de chauffe, puissance-sur la protection de couplage, et la mise à la terre sûre
mesures.
Contrôle de mouvement : Les contrôles de système de contrôle principalement le mouvement d'up-down de porte, porte
compression, et porte dans- le mouvement. Également les mouvements sont nécessairement liés à
assurez la sécurité d'opération.
