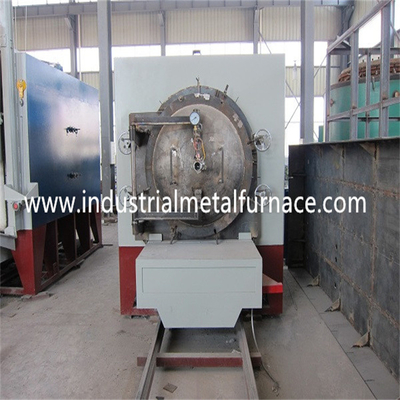

Type four de chariot à 850 degrés de traitement thermique de vide

1.Application

Le type four de chariot de traitement thermique de vide est un four à résistance électrique d'opération périodique, qui est principalement utilisé pour le traitement thermique et le chauffage des pièces petites et moyennes générales en métal ou d'alliage en gaz d'azote en-dessous du ℃ 850. Il a les avantages de la température uniforme de four, de la structure simple, de l'opération simple et de la consommation basse d'énergie.

paramètres 2.Technical

1. puissance évaluée 45KW

2Rated tension 380V, triphasée, 50Hz

3. ℃ évalué de la température 850

dimension 4Working (longueur, largeur et taille) 1000×800×600mm ;

méthode de connexion de l'élément 5Heating : Y ;

6. mode de contrôle de température : Contrôle de PID ;

7. uniformité de ℃ du ≤± 10 de la température de four ;

8. hausse de la température de mur externe au ℃ du ≤ 40 de côté de four ;

9. ≤ vide 2H de temps de chauffage de four ;

10. ≤ vide 18% de puissance de perte de four ;

11. degré de vide 0,001 torr ;

pompe 12Vacuum : marque de porcelaine de qualité ;

états 3.Service

utilisation 3,1 d'intérieur ;

3,2 il n'y a l'aucun poussière conductrice, gaz explosif et gaz corrosif qui peut sérieusement endommager le métal et l'isolation autour ;

3,3 aucune vibration et turbulence évidentes.

4. Introduction de structure

La structure de cette série de four électrique de traitement thermique se compose de coquille de four, de garnissage de four, d'éléments de chauffe, de plat de sole de four, de dispositif de porte de four et de système de contrôle.

La chaleur traitant la coquille de four est soudée dans une coquille de boîte avec de l'acier et la plaque d'acier de section, et le four est de structure de brique. La lacune entre le four et la coquille de four est comblée de matériel résistant à hautes températures en vrac de fibre et de diatomite pour l'isolation thermique et la conservation de la chaleur.

L'élément de chauffe est placé des deux côtés du four avec le fil de résistance ocr25al5. L'élément de chauffe est mené hors du corps de four par la tige d'avance et relié à l'alimentation d'énergie.

Couverture de four : elle est équipée du port d'extraction d'air (valve manuelle y compris), de la valve d'inflation (valve manuelle y compris), du port d'échappement (valve manuelle y compris), du manomètre dans le four et de la soupape de sûreté.

Nettoyez à l'aspirateur le four insonorisent le réservoir : il est soudé avec l'acier inoxydable. La surface d'extrémité supérieure est incluse avec la bague d'étoupage d'emballage d'amiante, qui est incluse avec la couverture de four. Des vis manuelles de compression sont installées le long de la circonférence du visage d'extrémité supérieure, qui sont utilisées pour relier la couverture de four et le réservoir dans un pour assurer le cachetage dans le réservoir.

Système de vide : Le four et l'équipement de traitement thermique adopte la pompe à vide mécanique de palette rotatoire de la série 2x, qui est équipée de la conduite à dépression et de la connexion rapide. Voyez le manuel de pompe à vide pour les conditions de structure et d'opération de la pompe à vide.

Il y a un trou de thermocouple sur le dessus de four. En service, le thermocouple est inséré dans le four pour commander la température fonctionnante du four par l'armoire de commande de four électrique.
