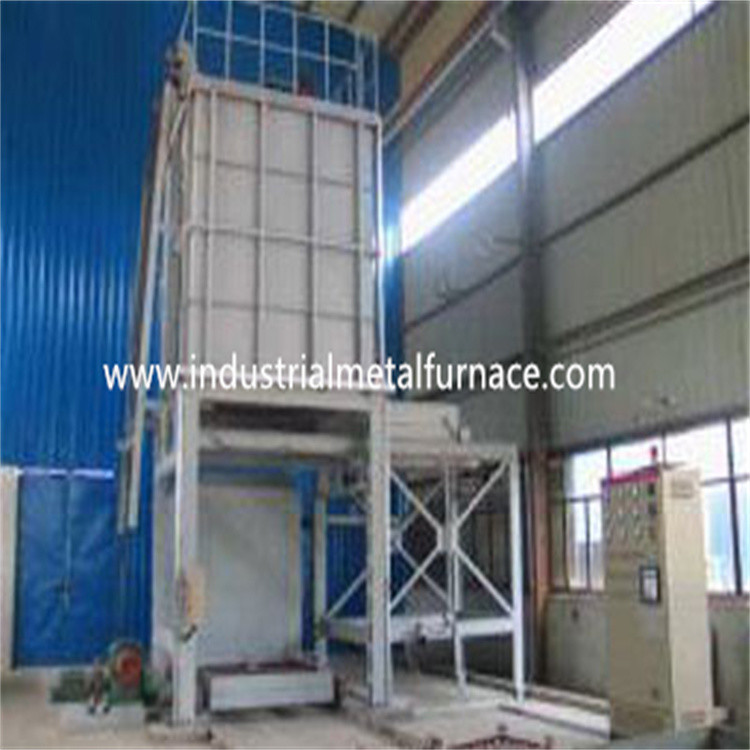

650 procédé de extinction rapide de traitement thermique du four T6 d'alliage d'aluminium de degré
vue 1.Overall
L'alliage d'aluminium éteignant le four à résistance de traitement thermique est un four à résistance périodique d'opération, qui est principalement utilisé pour le traitement de solution solide tel que l'extinction et le gâchage rapides des bâtis d'alliage d'aluminium.
2.Advantages
Les objets du four adoptent l'opération accrochante, avec le bons état de cycle et température thermiques d'uniforme.
Après que l'achèvement de l'étape de chauffage et de participation, l'objet puisse rapidement tomber du four au milieu de extinction de la piscine d'ici 12 secondes, et de la qualité de extinction de traitement est haut.
Le système de contrôle de température adopte le thyristor de déclencheur de passage à zéro de PID et précision de Changhaï Guolong la haute avec le mètre intelligent de contrôle de température, le four de extinction rapide de traitement thermique a la bonne stabilité et l'alarme de surchauffe pour s'assurer que la température d'objet va overhigh.
Chaque pièce mécanique de transmission du four à résistance électrique adopte le contrôle et l'opération de verrouillage.
paramètres 3.Main techniques
(1) puissance évaluée : 100kW ± 10%
(2) tension évaluée : 380V, 3P, 50Hz
(3) la température évaluée : ℃ 650
(4) mode de contrôle de température : Contrôle de PID
(5) nombre de zones de chauffage : 1 méthode de connexion de zone : Y ;
(6) uniformité de la température de four : ℃ du ≤± 5
(7) exactitude de contrôle de température : ℃ du ± 2
(8) taille efficace d'espace de travail : 1300×1300×1300mm
(9) extinction du temps de transfert : ≤ 12s (porte de four ouverte d'eau d'objet)
(10) temps de chauffage de four vide : ≤ 2H
(11) puissance vide de perte de four : ≤ 12KW
puissance de fan (de 12) : 3kw
moteur de levage de charge (de 13) : moteur à deux vitesses
(les 14) températures de mur externe de côté de four : ℃ du ≤ 35
panier (de 15) : 1 ensemble
introduction 4.Structure
La structure électrique de four de traitement thermique se compose de four de chauffage, de mécanisme de levage, éteignant le mécanisme, le système de contrôle, etc.
4,1 four de chauffage
Le cadre de coquille du corps de four est soudé par l'acier de profil, et le mur intérieur est soudé par la plaque d'acier 1Cr18Ni9Ti inoxydable résistante à la chaleur. En même temps, afin d'éviter la déformation de la plaque d'acier inoxydable dans le chamberr intérieur à température élevée, la plaque d'acier inoxydable a également des emplacements. La doublure est de toute la structure de fibre, et une couche du plat en caoutchouc d'amiante est attachée à la surface intérieure de la coquille de four, qui joue le rôle de l'isolation thermique et protège la surface de coquille de four contre la corrosion.
L'élément de chauffe pour le four de extinction rapide de traitement thermique est pressé dans une bande avec l'alliage 0cr25a15, gainé sur le tube isolant de porcelaine et fixé sur la chambre intérieure du corps de four par l'acier rond inoxydable. Cette bande structurelle de résistance est accrochée autour du four, qui favorise la dissipation thermique et la circulation. L'élément de chauffe adopte la méthode de Y-connexion. La charge extérieure sera commandée au-dessous de 1.6w/cm2 pour prolonger la durée de vie de l'équipement.
Le dispositif de circulation d'air chaud se compose de dispositif de fan et de plaque guide d'air. Le dispositif de fan est placé sur le dessus du corps de four, et la fan est faite d'acier 1Cr18Ni9Ti résistant à la chaleur dans les pales de ventilateur centrifuges. La plaque guide d'air est faite d'acier 1Cr18Ni9Ti résistant à la chaleur, et est fixée sur le mur intérieur du four par plusieurs tiges de soutien. La bande de résistance est enveloppée à l'intérieur, et la chaleur émise par la bande de résistance est thermiquement distribuée par le système de circulation d'air chaud pour faire la température dans l'uniforme de four. Le dispositif de ventilation est fait selon le volume de four du traitement thermique T6 et la circulation d'air chaud obligatoire pour répondre aux exigences de la température uniforme de four.
Le bâti est employé pour charger des pièces de four et est soudé avec de l'acier de section.
La coquille de la porte de four est soudée avec de l'acier, et la doublure est de toute la structure de fibre.
Le cachetage entre la porte de four et le corps de four adopte le réducteur d'engrenage à vis sans fin pour fonctionner, et le cachetage automatique d'inertie est effectué après qu'il soit en place.
Le four à résistance électrique est équipé d'un chariot de remplissage.
mécanisme 4,2 de levage
Le mécanisme de levage se compose de treuil, de cadre de chargement, de chaîne de levage, de roue de roulement, etc.
Le treuil est installé d'un côté du bâti. Il adopte un réducteur à vitesse réduite de rapport et est équipé d'un dispositif à verrouillage automatique, qui peut s'assurer que le cadre de remplissage reste à n'importe quelle position et ralentit, afin d'empêcher l'impact rapide du cadre de remplissage sur le réservoir de extinction quand il se laisse tomber.
Le moteur de levage adopte le moteur à deux vitesses, qui est lent en se soulevant et rapide en descendant.
Le cadre de chargement est fait d'acier de section ou acier rond selon les besoins des utilisateurs, et un ensemble est fourni.
système de contrôle 4,3
Le système de contrôle de température adopte le thyristor de déclencheur de passage à zéro de PID et le mètre intelligent de Changhaï Guolong pour commander la température. Il a la fonction de surchauffe d'alarme pour s'assurer que la température d'objet ne va pas overhigh.
Les pièces mécaniques de transmission du four de festin de chauffage électrique adoptent le contrôle de verrouillage, c.-à-d., après la porte de four est légèrement ouvert, l'alimentation d'énergie en pièces de dispositif et de chauffage de ventilateur sera découpée automatiquement, et l'alimentation d'énergie en dispositif de levage sera reconstituée automatiquement. Après que le cadre de remplissage arrête la position indiquée du four, l'alimentation d'énergie en dispositif de levage sera découpée automatiquement quand la porte de four est fermée. Après que la porte de four soit fermée en place, l'alimentation d'énergie en dispositif de fan et élément de chauffe peut être reliée pour empêcher des accidents dus au misoperation.
