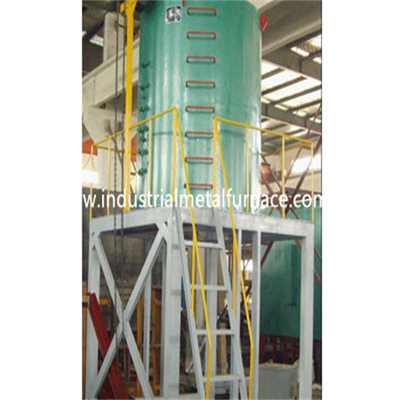

Type vertical procédé de extinction rapide de traitement thermique du four T6 pour les roues en aluminium

1. Aperçu

l'alliage d'aluminium de φ1500x2000mm éteignant le four peut être employé pour la solution solide d'alliage d'aluminium et traitement thermique d'extinction. Ce four de extinction rapide de traitement thermique est un four à résistance périodique d'opération, qui est principalement utilisé pour autre de solution solide traitement rapide d'extinction, de gâchage et des bâtis d'alliage d'aluminium.

Les objets du four de festin de chaleur adoptent l'opération accrochante, avec le bons état de cycle et température thermiques d'uniforme.

Après que l'achèvement du chauffage et de la participation, l'objet puisse rapidement tomber du four au milieu de extinction de la piscine d'ici 12 secondes, et de la qualité de extinction de traitement est haut.

Le système de contrôle de température adopte le thyristor de déclencheur de passage à zéro de PID et la haute précision de Changhaï Guolong avec le mètre intelligent de contrôle de température, le four a la bonne stabilité et l'alarme de surchauffe pour assurer le fonctionnement normal du four.

Chaque pièce mécanique de transmission du four du traitement thermique T6 adopte le contrôle et l'opération de verrouillage.

paramètres 2.Main techniques

(1) puissance évaluée : 160kW ± 10%

(2) tension évaluée : 380V 3P 50Hz

(3) la température évaluée : ℃ 650

(4) mode de contrôle de température : Contrôle de PID

(5) nombre de zones de chauffage : 1 méthode de connexion de zone : Y

(6) uniformité de la température de four : ℃ du ≤± 5

(7) exactitude de contrôle de température : ℃ du ± 1,5

(8) taille efficace d'emplacement de travail : Φ 1500×2000mm

(9) extinction du temps de transfert : ≤ 12s (ouverture de porte de four à l'objet tombant dans le réservoir de extinction)

(10) temps de chauffage de four vide : ≤ 2H

(11) puissance vide de perte de four : ≤ 28kw

puissance de fan (de 12) : 4kw

moteur de levage de charge (de 13) : les 14) températures à deux vitesses de mur externe de côté de four de moteur (: ℃ du ≤ 35

panier (de 15) : 1 ensemble

3. introduction de structure

La structure de four de traitement thermique de résistance électrique se compose de four de chauffage, de mécanisme de levage, éteignant le mécanisme, le système de contrôle, etc.

3,1 four de chauffage

  Le cadre de coquille du corps de four est soudé par l'acier de profil, et le mur intérieur est soudé par la plaque d'acier 1Cr18Ni9Ti inoxydable résistante à la chaleur.

  L'élément de chauffe pour le four de extinction rapide de traitement thermique est pressé dans une bande avec l'alliage 0cr25a15, gainé sur le tube isolant de porcelaine et fixé sur la chambre intérieure du corps de four par l'acier rond inoxydable.

  Le dispositif de circulation d'air chaud se compose de dispositif de fan et de plaque guide d'air. Le dispositif de fan est placé sur le dessus du corps de four, et la fan est faite d'acier 1Cr18Ni9Ti résistant à la chaleur dans les pales de ventilateur centrifuges. La plaque guide d'air est faite d'acier 1Cr18Ni9Ti résistant à la chaleur, et est fixée sur le mur intérieur du four par plusieurs tiges de soutien. La bande de résistance est enveloppée à l'intérieur, et la chaleur émise par la bande de résistance est thermiquement distribuée par le système de circulation d'air chaud pour faire la température dans l'uniforme de four. Le dispositif de ventilation est fait selon le volume de four du traitement thermique T6 et la circulation d'air chaud obligatoire pour répondre aux exigences de la température uniforme de four.

  Le bâti est employé pour charger des pièces de four et est soudé avec de l'acier de section.

  La coquille de la porte de four est soudée avec de l'acier, et la doublure est de toute la structure de fibre.

  Le cachetage entre la porte de four et le corps de four adopte le réducteur d'engrenage à vis sans fin pour fonctionner, et le cachetage automatique d'inertie est effectué après qu'il soit en place.

  Le four à résistance électrique est équipé d'un chariot de remplissage.

mécanisme 3,2 de levage

  Le mécanisme de levage se compose de treuil, de cadre de chargement, de chaîne de levage, de roue de roulement, etc.

système de contrôle 3,3

  Le système de contrôle de température adopte le thyristor de déclencheur de passage à zéro de PID et le mètre intelligent de Changhaï Guolong pour commander la température. Il a la fonction de surchauffe d'alarme pour s'assurer que la température d'objet ne va pas overhigh.

  Les pièces mécaniques de transmission du four de festin de chauffage électrique adoptent le contrôle de verrouillage.
