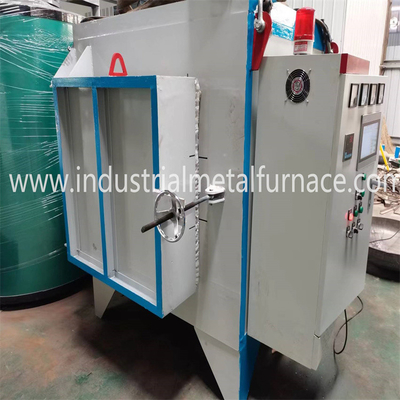

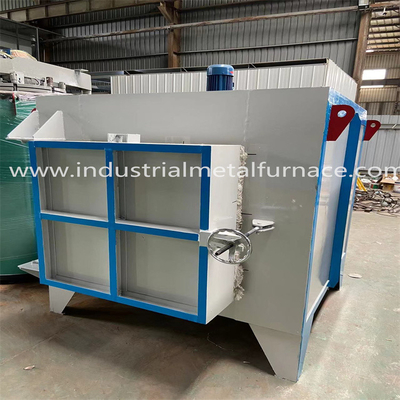

Furonnes électriques de type boîte pour le traitement thermique de pièces métalliques ou alliées moyennes ou petites

1. Application

Le four à foyer à bogie électrique RX3-25-12 est principalement utilisé pour le traitement thermique de pièces métalliques ou en alliage moyennes ou petites.

2Principaux paramètres techniques

3. Introduction structurelle

Le four de chauffage RX3-25-12 est principalement composé du corps du four, de la doublure, de la porte du four, de l'élément chauffant et du système de régulation de la température.

3.1 fourrurecorps de nac

La structure en acier du corps du four est constituée d'acier sectionnel de 6 à 8 mm et de plaques d'acier de 3 à 12 mm.et sont renforcés par des supports en acier sectionnelsLa paroi extérieure du four est peinte avec 2 couches de primers et 2 couches de peinture de revêtement.

3.2 revêtement

Le corps du four de type boîte est construit avec des briques et des fibres réfractaires.Les fibres d'aluminium sont précompressées en blocs (gravité de compression: ≥ 235 kg/m³Cette structure de revêtement réfractaire présente les avantages d'une faible conductivité thermique, d'une forte capacité antichoc et d'une résistance à l'érosion.La doublure a une épaisseur totale de 325 mmLa fibre d'aluminium silicate résiste à une température maximale de 1250°C.

3.3 porte de four et système de porte vers le haut-bas

La porte du four de type boîte est composée d'une doublure entièrement en fibre et d'un boîtier en acier.La doublure de la porte est constituée de blocs de fibres à haute température qui est la même que la doublure du corps du four.La structure globale du four conserve sa forme pendant le chauffage. La porte est de type d'ouverture latérale. La porte est ouverte manuellement sur le côté.

3.4 fond du four:

Le fond du four est constitué de maçonnerie réfractaire, de 30 mm d'épaisseur de plaque de surface de bogie Ni7N.Une couche de plaque de fond en acier résistant à la chaleur est posée pour assurer la charge et protéger la durée de vie du fil de four.

Le revêtement inférieur: un revêtement composite est constitué de briques réfractaires à haute teneur en aluminium de première classe, de briques réfractaires légères, de briques isolantes, etc.Les rainures d'installation des éléments de chauffage sont construites sur la doublure, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structurePendant la production, des joints de dilatation sont laissés pour empêcher la doublure de se dilater et de l'endommager lorsqu'elle est chauffée.

3.5 élément chauffant

élément chauffant: les bandes de résistance en alliage de résistance 0Cr27AL7Mo2 sont montées dans les parois gauche et droite, le fond du four et le fond du four.

3.6 système de commande électrique

Contrôle de température: le contrôle PID est adopté pour le contrôle de température, en utilisant le contrôleur de température intelligent Shimaden.le contrôle optimal de chaque zone de température peut être réaliséGrâce à sa fonction d'auto-ajustement en ligne, les paramètres PID optimaux du four peuvent être calculés pour atteindre une stabilité de température idéale.

Ce système contrôle la température du four de traitement thermique.

Selon les exigences du processus, après la mise en place du régulateur de température intelligent, il est attribué au contrôle de la zone de température.transmettre des signaux au niveau inférieur, et collecter les données de température de l'instrument du niveau supérieur dans chaque zone.

Lorsque l'alimentation principale est allumée, l'appareil contrôlera le four électrique selon les paramètres de l'instrument intelligent.

Contrôle de puissance: le système d'exécution de la commande adopte un système de déclenchement à haute puissance, équipé d'un radiateur et d'un système complet de refroidissement par air.Équipé d'un interrupteur d'air automatique pour la protection secondaire. Chaque groupe d'éléments de chauffage électrique est équipé d'un ampéromètre, d'un voltmètre et d'un indicateur d'allumage/arrêt pour les éléments de chauffage électriques,d'une puissance de sortie supérieure à 50 W.

4. Composants origine

5. Installation

Le four doit être installé par le client lui-même tandis que le fournisseur fournit un manuel d'utilisation en anglais,support en ligne et vidéos de guidage pour le client en raison de la situation épidémique actuelle à travers le monde.

6- Service après-vente

Le four est garanti pendant 13 mois à compter de la date d'expédition. Pendant la période de garantie, les dommages sont réparés ou remplacés s'ils sont causés par des défauts de fabrication.L'acheteur est facturé à un certain taux si les dommages sont causés par l'acheteur lui-même.
