Forneau de traitement thermique pour fil métallique et tige 950C Température maximale 320kW Puissance 3 Zones de chauffage Conception économe en énergie
1- Équipement - Utilisation du four de traitement thermique électrique
Il est utilisé pour le ramollissement général, le recuit et le traitement thermique de sphéroïde des fils métalliques,
Il s'agit d'un traitement thermique périodique relativement non oxydant et économe en énergie.
Cette série de fours électriques peut être utilisée pour des procédés de traitement thermique tels que
Il présente les avantages suivants:
d'étanchéité solide à l'intérieur du four, uniformité de la température du four, bonne économie d'énergie
et un fonctionnement pratique.
2- La principale.Le secteur privé Ples paramètres
| Je ne veux pas. |
Nom de l'article |
Paramètres techniques |
| 1 |
Puissance nominale de chauffage |
320 kW+ 5%(1-100% de puissance réglable) |
| 2 |
Température nominale |
950°C |
| 3 |
Température commune |
720 à 850°C |
| 4 |
Énergie électrique |
380 V, 3 phases, 50 Hz |
| 5 |
Nombre de zones de chauffage |
3 zones (supérieure, moyenne et inférieure) |
| 6 |
Taille de fonctionnement effectif du réservoir de muffle du four |
Ø 2150 × 2500 mm (diamètre × hauteur) |
| 7 |
Uniformité de température |
± 10°C |
| 8 |
Précision du contrôle de la température |
±2°C |
| 9 |
Perte de puissance du four vide |
≤ 10% |
| 10 |
Ouverture du corps du four et du couvercle du four |
Ouverture et fermeture par grue d'atelier |
| 11 |
Méthode de chauffage |
Murs latéraux du four + fond du four |
| 12 |
Capacité de charge projetée du fond du four |
Maximum de 10 t |
| 13 |
Hausse de température de la paroi extérieure du four |
≤ 45°C |
| 14 |
Méthode de chargement du four |
La pièce est soulevée et chauffée dans le réservoir de muffle du four. |
| 15 |
Méthode de régulation de la température |
Contrôle du thyristor PID Japon Shimaden contrôle de la température par instrument intelligent avec alarme de surtempérature et d'alarme de surtempérature. |
| 16 |
Contrôleur de puissance |
Un régulateur de puissance proportionnel au temps du thyristor connecté à un instrument de contrôle de température intelligent. |
| 17 |
Type de doublure du four |
Structure en fibres réfractaires, fond de four construit avec des briques réfractaires lourdes |
| 18 |
Type d'étanchéité du réservoir de muffle du four |
étanchéité en silicone à haute température Méthode de refroidissement: refroidissement par eau |
| 19 |
Système de refroidissement de fin de processus |
souffleur à refroidissement rapide + sortie d'air |
3. ÉquipementLa structure
R.J. Je vous en prie.2- le four résistant au traitement thermique de type 320-9 est principalement composé de four
carrosserie, couvercle du four, éléments de chauffage et dispositifs de fixation; système de commande électrique; four
système de régulation automatique de la température, etc.

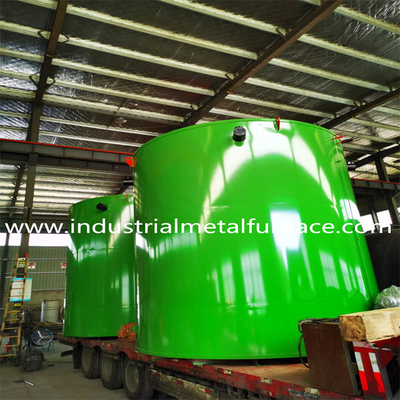

La coque: le cadre assure la stabilité. La paroi extérieure, en tôles d'acier ≥4 mm (10# - 12#)
acieretune plaque de fond de 6 mm),Il est bien soudé, peint selon les normes, avec un haut...
peinture tempérée pourDes pièces clés.
L'intérieur: une structure entièrement en fibres, avec des fibres réfractaires de haute qualité de Shandong Luyang.
Pré-Les blocs de fibres compressées (≥ 230 kg/m3) sont fixés avec de l'acier rond inoxydable.
L'isolation est≥ 320 mmLe fond est constitué de briques à haute teneur en aluminium avec des joints d'expansion.
et chauffage à bandeéléments couverts parplaques résistantes à la chaleur.

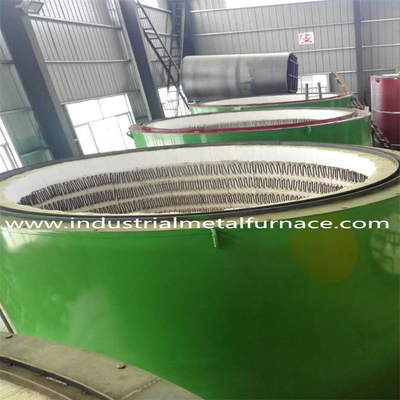

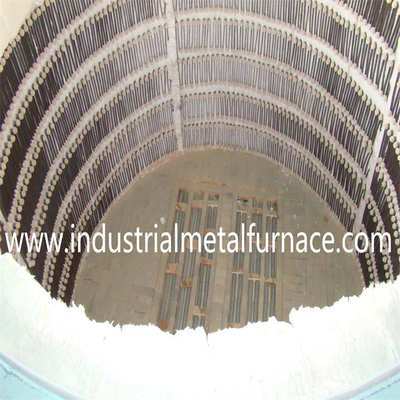

Éléments de chauffage: Fabriqués en alliage 0Cr25Al5, les bandes de résistance ondulées sontinstallé sur
les côtéset le fond.Il y a trois zones de chauffage.
avecgroupes indépendants.Les barres de sortie en plomb sont φ16 0Cr25Al5 et les pinces de câblage sont
enduit de chrome.Points neutres des ceintures de résistancezéro - connecté.

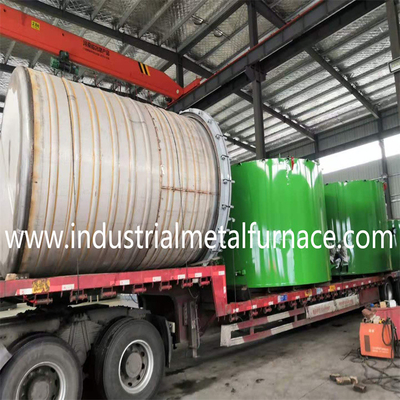

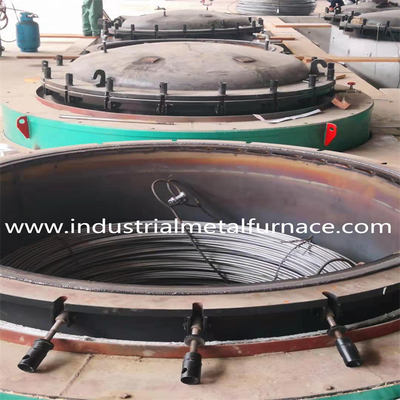

Réservoir de muffle: Fabriqué à partir de plaques en acier inoxydable de 10 mm et 321 mm (10 mm de fond), avec une forme ronde
la pression -scelléLa flange en acier au carbone de 30 mm d'épaisseur est équipée d'un
Une bague de graphite.Le 25 mm A3couverture en tôle, en acier inoxydable 321
boîte isolée, est scellée par 14 - 16des vis manuelles.
Dispositif de protection de l'atmosphère: le couvercle du four comporte une entrée d'air, un port d'échappement (les deux
avecles soupapes manuelles),un indicateur de pression et un anneau de levage.
4. Les pages à écran tactile:
5. Portée de l'offre
| Je ne veux pas.. |
Nom de l'article |
Q??le |
Nom de l'entreprises |
| 1 |
Corps du four |
1 série |
Y compris la plaque du fond du four |
| 2 |
321 Réservoir de muffle pour four en acier inoxydable |
1 série |
Couverture isolée de four en acier inoxydable |
| 3 |
Éléments de chauffage |
1 série |
bande de résistance |
| 4 |
Système de régulation de la température |
1 série |
|
| 5 |
Armoire de commande |
1 série |
|
| 6 |
Contrôleur de température japonais Shimaden |
3 séries |
|
| 7 |
Thyristor |
9 ensembles |
|
| 8 |
Fil de compensation |
60m |
|
| 9 |
Particules de chauffage électrique |
3 pièces |
Type K 0 à 1100 |
| 10 |
Appareils électriques de support |
1 série |
Contacteur, commutateur d'air, ampéromètre, voltmètre, relais thermique, commutateur, etc. |
6.MListe des composants
| No. |
Nom de l'article |
Origine |
| 1 |
Régulateur de température |
Le Japon Shimaden |
| 2 |
Thyristor |
Technologie du thyristor de Jiangsu Danxiang |
| 3 |
Bandes de résistance |
Shougang, à Pékin |
| 4 |
Matériaux isolants |
Groupe Shandong Luyang |
| 5 |
Matériaux réfractaires |
Yixing, dans le Jiangsu |
| 6 |
Acier |
Tangshan Fer et acier, Anshan Fer et acier |
| 7 |
Plaque en acier inoxydable |
TISCO |
| 8 |
Pompes à vide |
Shanghai |
| 9 |
écran tactile |
MCGS, Chine |
| Commentaires:Le fournisseur a le droit de changer la marque des composants en une marque équivalente en raison de l'indisponibilité des composants actuels. |
7.Service après-vente
Le four de traitement thermique sous vide est garanti pendant 13 mois à compter de la date de
Le vendeur est responsable de la réparation du four ou du remplacement des pièces cassées.
si les défauts sont causés par des défauts de fabrication, mais les dommages causés par un mauvais fonctionnement par
les ouvriers doivent être réparés par l'acheteur lui-même ou par le vendeur moyennant un certain tarif.
(Les pièces usées facilement et la consommation naturelle de pièces à haute température ne sont pas incluses dans la liste des pièces usées.
la garantie.)
