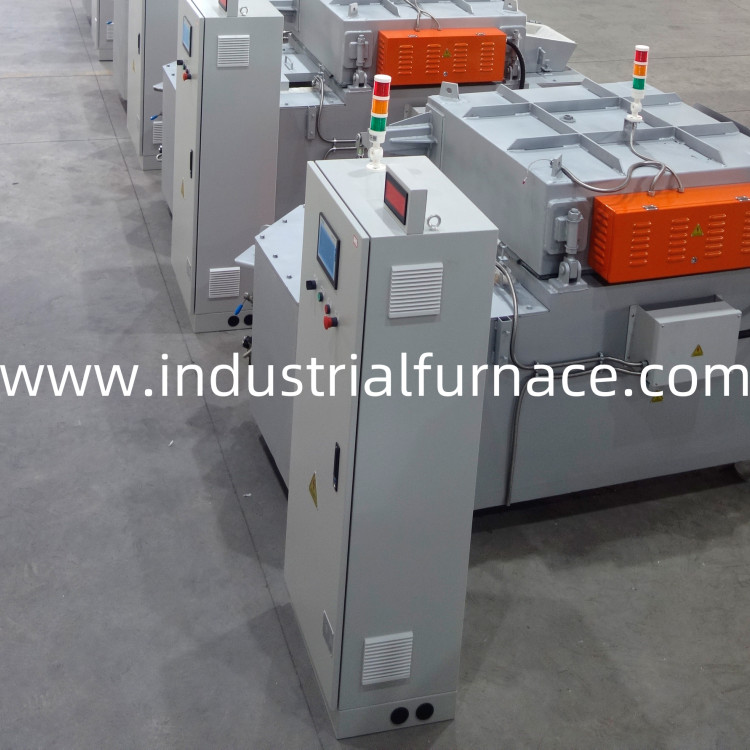

Efficacité thermique élevée et entretien facile dans le four de stockage en aluminium
1.Introduction du produit
Le four électrique de stockage de type piscine convient principalement à la chaleur
conservation des solutions de métaux non ferreux, et peut être utilisé pour
conservation de la chaleur centralisée des machines de coulée sous pression, coulée centrifuge,
la coulée par gravité, la coulée de précision et autres procédés.
2. Composition de l'équipement
Ce produit se compose de trois parties: corps du four, élément chauffant et
La partie supérieure de la boîte de commande électrique
circuit de commande, et la partie inférieure est le circuit d'alimentation; le corps du four
est principalement composé de la chambre d'alimentation, de la chambre de réception du matériau,
la chambre de chauffage et d'isolation, etc.
l'acier et les tôles d'acier, ainsi que divers matériaux réfractaires légers sont
L'ensemble de la piscine est coulé en aluminium antiadhésif.
matériau de coulée pour assurer la composition en alliage du liquide fondu.
Les éléments chauffants et les matériaux isolants des tiges de silicium carbone sont:
sont installés sur le plafond du four léger, qui irradient directement le
surface liquide en alliage d'aluminium dans la piscine fondue, avec une température thermique élevée
l'efficacité et la commodité de l'entretien, du nettoyage et du déplacement.
3- Avantages et caractéristiques du type de four
L'élément chauffant utilise plusieurs tiges de silicium carbone de faible puissance ou
fils de résistance, qui ont une grande surface de rayonnement thermique, un chauffage rapide
la vitesse et réduire la perte d'oxydation du liquide d'aluminium.
Le système de commande est doté d'une grande précision de commande (dans les ± 5°C) pour le
une température de liquide d'aluminium, et possède des fonctions telles que PID automatique
contrôle de la température, surveillance de la température et proportionnelle automatique
réglage de la puissance de sortie.
Grâce à sa structure isolante unique, la température de la surface du four augmente
est inférieure à 25°C, ce qui peut réduire efficacement l'impact sur l'environnement environnant
la température et assurer la sécurité des opérateurs.
La doublure du four adopte une résistance à haute température, une résistance élevée et une antiadhérence
matériau réfractaire en aluminium de Allied Mineral Products (Tianjin) Co.,Ltd., avec
une durée de vie supérieure à 5 ans (garantie de trois ans).
4Paramètres de l'équipement
| Ml'odel |
Quantité (unité) |
Capacité (kg) |
Température nominale du liquide d'aluminium (°C) |
Puissance nominale |
Capacité de chauffage (°C/h) |
Consommation électrique en 24 heures (kWh) |
Poids brut (kg) |
| Le code de dépistage est le WDL-BCD-800. |
1 |
800 |
650 à 700 |
21 kW |
≥ 20 |
278 ± 15% |
3600 |
| Paramètres de l'interface du périphérique |
| 1 |
Variations du niveau de liquide |
450 mm |
| 2 |
Hauteur de l'échafaudage |
Pour les véhicules à moteur électrique |
| 3 |
Type de consommation d'énergie |
électricité |
| 4 |
Spécifications de puissance |
380VAC/50Hz, trois phases à cinq fils (3P+N+PE) |
| 5 |
Air comprimé |
0.6MPa --- 0,8MPa |
Note: la norme statistique pour la consommation d'énergie en 24 heures est que la température
de liquide d'aluminium ajouté au four de stockage est ≥ la température de fonctionnement.

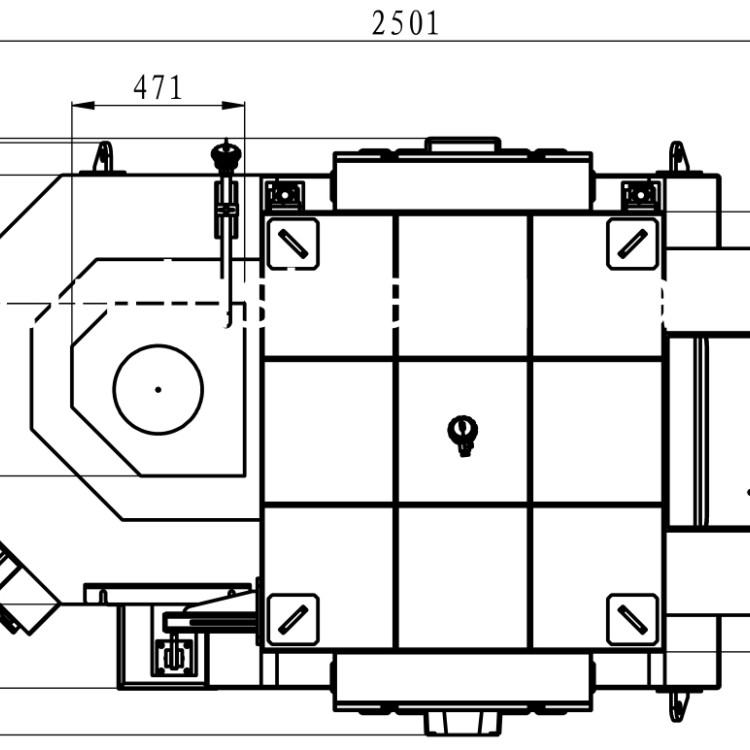

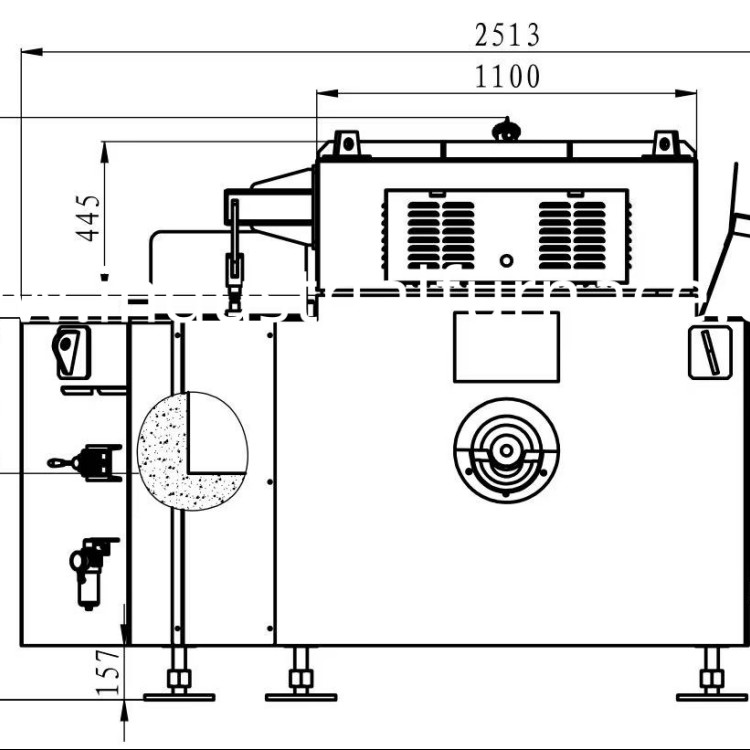

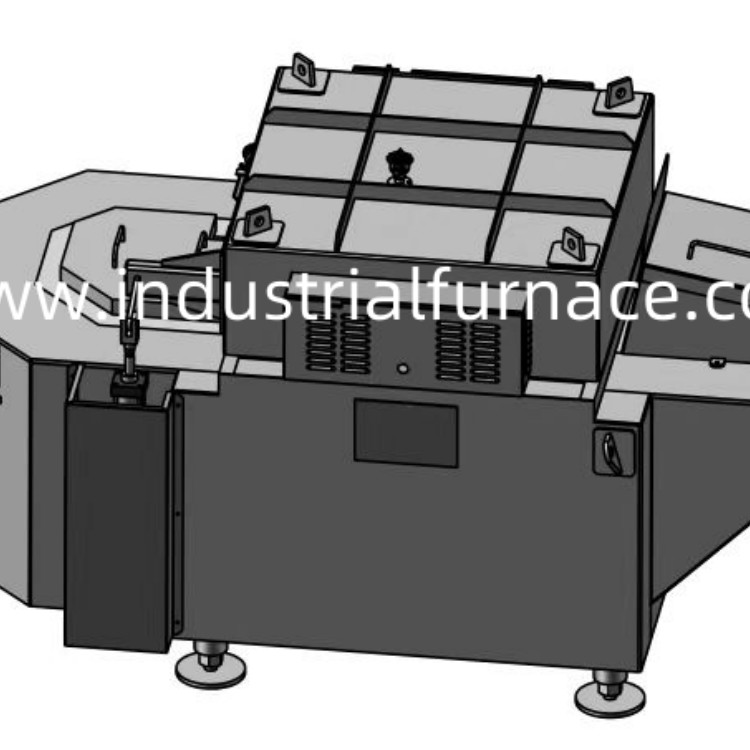

5. Structure du four
5.1 Introduction à la doublure des fours
Le four est fait d'aluminium résistant aux températures élevées, résistant à la chaleur et non collant.
Il n'y a pas de grandes pièces irrégulières.
Il est facile à réparer et à remplacer sur place, ce qui réduit les risques de rupture.
temps de maintenance.
La paroi du four est constituée d'un panneau de silicate de calcium résistant aux températures élevées et d'un super
Il utilise une carte en fibre de céramique à isolation thermique et une technologie d'incrustation échelonnée pour assurer
Le couvercle du four est fabriqué en
modules de fibres d'isolation thermique à haute température, résistants à la flamme,
qui sont échelonnées et empilées pour une maintenance et un remplacement faciles.
5.2 Liste des matériaux du four
| Nom |
Matériel |
Spécification |
marque |
autres |
| Carcasse de four |
235 Plaque d'acier |
6 mm |
Anshan Fer et acier |
|
| Couverture du four |
235 Plaque d'acier |
14 mm |
Anshan Fer et acier |
|
| Couche d'isolation du four |
Plaque de silicium calcium à 1000 °C |
510*300*50 mm |
Qiushi, en Chine |
|
| Couche d'isolation du four |
1200 °C Carreaux en fibre de céramique |
1000*600*50 mm |
Le Japon isolé |
|
| Couche d'isolation du four |
Panneau d'isolation nano à 1200 °C |
1000*600*25 mm |
Unothermal suédois |
|
| Couche anti-filtrage liquide en aluminium |
Matériau de coulée léger |
2608 |
Minéraux unis |
|
| Partie du four |
Matériau de coulée en aluminium antiadhésif |
84ACX |
Minéraux unis |
|
| L'ancre |
d'acier inoxydable |
310 |
Le secteur privé |
|
| Couche isolante de la couverture du four |
Plaque de silicium calcium à 1000 °C |
510*300*50 mm |
Qiushi, en Chine |
|
| Couche isolante de la couverture du four |
Panneau d'isolation nano à 1200 °C |
1000*600*25 mm |
Unothermal suédois |
|
| Couche isolante de la couverture du four |
1200 °C Carreaux en fibre de céramique |
1000*600*50 mm |
Le Japon isolé |
|
| Couche réfractaire du couvercle du four |
Matériau de coulée |
860ACX |
Allied Alloy, Chine |
|
| Peinture à la coquille |
Poudre d'argent à haute température |
14# |
Shanghai Kailin |
|
6.Système électrique
Principaux composants
Élément de chauffage.

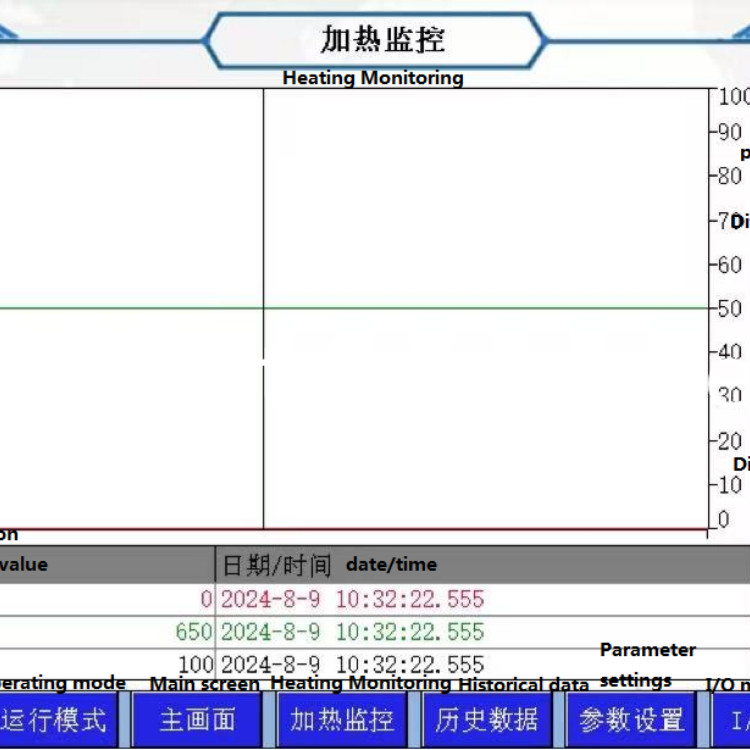

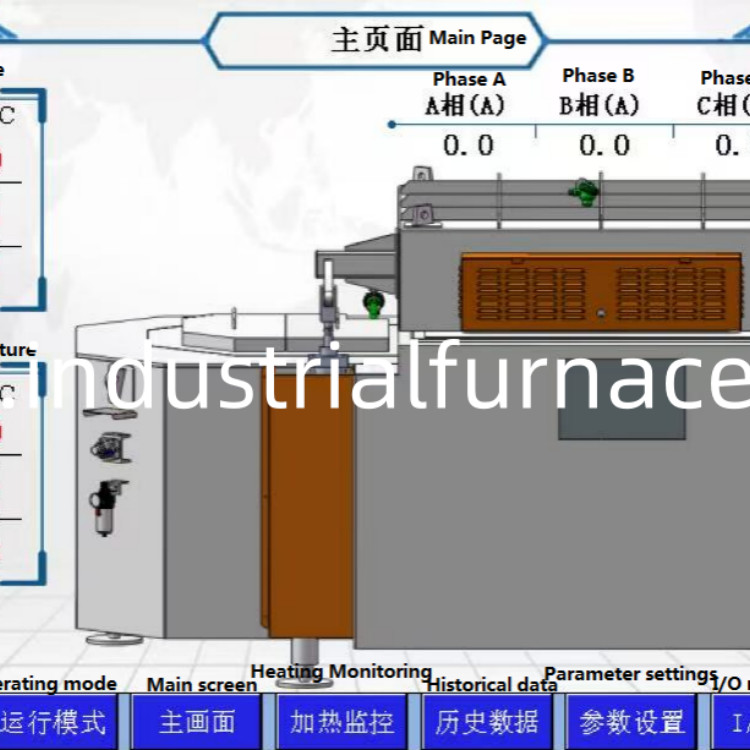

Système de commande - PLC, écran tactile, régulateur de puissance, contacteur, relais, etc.
Élément de détection de température - thermocouple (chaque ensemble contient deux thermocouples,
mesure de la température de l'atmosphère du four et de la température du liquide d'aluminium respectivement).
Introduction au régulateur électronique de tension (contrôle PID)
Le thyristor est utilisé comme élément de commande principal, et le changement de l'angle de conduction du thyristor
est utilisé pour contrôler le courant de sortie et la tension.
le circuit intégré est sélectionné pour contrôler l'angle de conduction du thyristor.
plusieurs fonctions de protection pour s'assurer que le contrôleur n'endommage pas les dispositifs externes
Les fonctions sont: démarrage en douceur, protection contre les surtensions, température excessive
Lorsque le courant ou la température de défaut de charge augmente et dépasse la plage de fonctionnement
du contrôleur, le contrôleur peut automatiquement arrêter la sortie d'impulsion et arrêter la charge
alimentation électrique.Précision de régulation de la température: ±5 °C (dans des conditions de travail normales).
Mécanisme de protection
Alarme de température liquide en aluminium haute/basse température, température atmosphérique absolue
valeur d'alarme de surtempérature (réinitialisation personnalisée de l'autorité de commutation de clé), alarme de déviation de courant en trois phases, etc.
7. Configuration électrique
| Nom |
Spécification |
marque |
autres |
| Armoire électrique |
1600*600*400 |
C' est merveilleux. |
|
| Écran tactile |
SMART 700 IE 7 pouces |
Le groupe Siemens |
|
| PLC |
S7-200SMRT |
Le groupe Siemens |
|
| Module de température |
Émetteur-récepteur AT04 |
Le groupe Siemens |
|
| Modules de sortie analogique |
Pour l'équipement: |
Le groupe Siemens |
|
| Tubes numériques à LED |
1Une police de 8 pouces |
Wuhan Miaoxin |
|
| électrique à basse tension |
/ |
- Je ne sais pas. |
|
| Régulateur de puissance |
Série T6 |
Taisee, Taïwan |
|
| Éléments de chauffage |
3.5 kW/unité |
C' est merveilleux. |
6 unités |
| Particules de chauffage électrique |
Type K de 0 à 1300 °C |
Wu Jia |
|
| Capteur de distance laser |
Le nombre d'équipements utilisés |
- Une clé. |
Points facultatifs |
