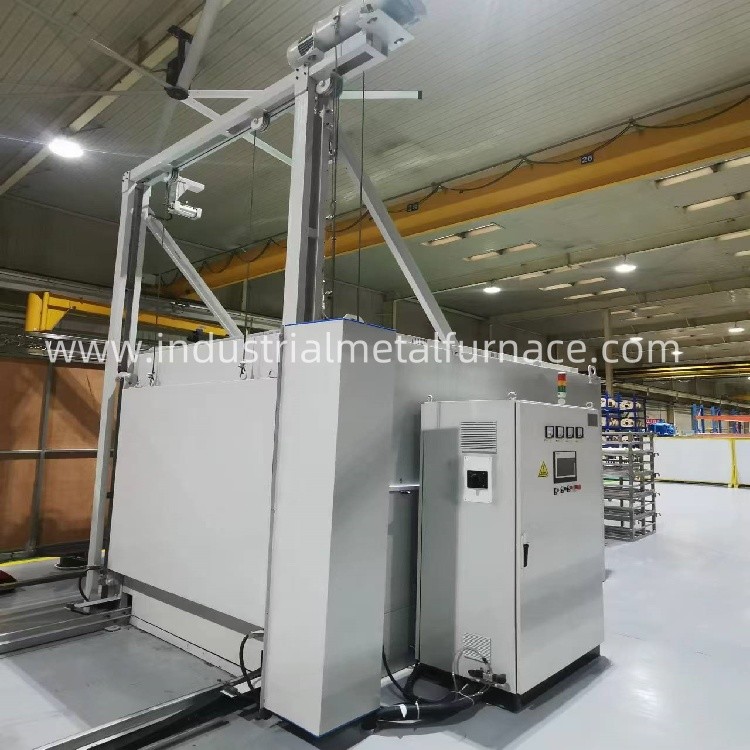

Forneau de traitement thermique de vieillissement en alliage d'aluminium à 185 degrés Celsius sur mesure
1.Application
Le four résistant au traitement thermique du vieillissement des alliages d'aluminium est un four résistant au cycle, principalement
utilisé pour le traitement du vieillissement des pièces moulées en alliage d'aluminium après traitement par étanchéité et peut également être utilisé pour la chaleur
traitement d'autres pièces dans l'air inférieur à 300 °C.
Le four a un bon cycle thermique et une température relativement uniforme.
Le système de contrôle de la température utilise PID zéro-crossing déclenché thyristor et l'îlot japonais compteur pour contrôler
Le four de traitement thermique de vieillissement a une bonne stabilité et adopte un enregistreur sans papier pour enregistrer
alarme de température et de surchauffe pour double contrôle afin de s'assurer que la pièce ne surchauffe pas.
2. Principaux paramètres techniques
| Je ne veux pas. |
Nom de l'article |
Paramètres techniques |
| 1 |
Puissance nominale |
75 kW + 5% |
| 2 |
Voltage nominal |
Phase 380V: 3P Fréquence: 50HZ |
| 3 |
Température nominale |
300 °C, généralement 185 °C |
| 4 |
Méthode de régulation de la température |
Contrôle PID, contrôle thyristor, contrôle du compteur électrique japonais, contrôle de l'écran tactile de 10,1 pouces |
| 5 |
Nombre de zones de chauffage |
2 zones |
| 6 |
Méthode de connexion |
Y |
| 7 |
Uniformité de la température du four |
± 5 °C |
| 8 |
Précision du contrôle de la température |
± 1 °C |
| 9 |
Dimensions intérieures du panier |
Pour les véhicules à moteur à combustion |
| 10 |
Capacité de chargement |
≤ 10 secondes |
| 11 |
Temps de chauffage du four vide |
≤ 0,5 h |
| 12 |
Perte de puissance du four vide |
≤ 10% |
| 13 |
Ventilateur de circulation |
2 ensembles de 4 kW |
| 14 |
Température de la paroi extérieure du côté du four |
≤ 30 °C |
| 15 |
Moteur de trajet électrique pour chariot |
≤ 35 °C |
| 16 |
Mode d'ouverture et de fermeture de la porte du four |
levage électrique
|
3. Structure Introduction
La structure du four électrique se compose du corps du four, du dispositif de chauffage, du système de commande et d'autres pièces.
3.1 Corps du four
Le cadre du traitement thermique du four de la coque des métaux est soudé et formé par l'acier de section, et la paroi extérieure est faite
La couche intérieure est constituée de silicate d'aluminium et est constituée d'une plaque d'acier laminée à froid de haute qualité, dont le coefficient de déformation thermique est faible.
coton perforé à l'aiguille de fibres réfractaires comme matériau d'isolation et de conservation thermique pour réduire la température
La paroi intérieure est fermée par une plaque en acier inoxydable.
La porte du four et la coque du four sont également en acier soudé, la paroi extérieure en acier laminé à froid
plaques d'acier, et la doublure intérieure est faite de silicate d'aluminium fibre réfractaire de coton percé à l'aiguille comme isolation
et matériel de conservation de la chaleur.
Le chariot est fabriqué en acier 12/14 canaux.
la grue de l'atelier, et le chariot est entraîné dans le four.
L'emballage d'amiante en caoutchouc est intégré autour de l'embouchure du four.
le chauffage doit être maintenu contre l'emballage d'amiante en caoutchouc à l'embouchure du four afin de s'assurer qu'aucune chaleur ne se dissipe.
3.2 Appareil de chauffage
L'élément chauffant adopte des tubes chauffants, disposés des deux côtés du four et en 0Cr25AL5
Il a une longue durée de vie.
Pour assurer la stabilité et l'uniformité du four de traitement thermique, le four à résistance électrique est équipé d'un dispositif de ventilation
(un ensemble complet est acheté de l'extérieur) et un système de guidage de l'air.
le ventilateur est en acier résistant à la chaleur 1Cr18Ni9Ti pour former une lame de ventilateur centrifuge.
une plaque de guidage d'air et un bouclier d'air. La plaque de guidage d'air est installée sur le dessus du four et dispose d'une rainure de guidage d'air.
Lorsque le ventilateur est allumé, le vent est expulsé du ventilateur, soufflé uniformément aux éléments de chauffage des deux côtés du
le four à travers la rainure de guidage de l'air, soufflé dans le four à travers le port de guidage de l'air au bas du bouclier d'air, et
puis aspiré dans le ventilateur du port de guidage d'air au bas du ventilateur, et ensuite jeté... ce cycle réciproque
Il introduit la chaleur produite par le chauffeur dans le four, de sorte que la pièce soit chauffée uniformément.
3.3. Système de contrôle
Le système de régulation de température du four de traitement thermique vieillissement utilise PID tiristor de déclenchement à dépassement zéro et Shimaden japonais
En outre, un enregistreur sans papier est utilisé pour enregistrer la température et l'alarme de surchauffe est
utilisés pour éviter la surchauffe de la pièce.
Les pièces de transmission mécanique du four électrique adoptent un contrôle d'interconnexion, c'est-à-dire l'alimentation de la
L'appareil de ventilation et l'élément chauffant sont automatiquement coupés après ouverture de la porte du four.
le dispositif de ventilation et l'élément chauffant ne peuvent être connectés qu'après fermeture complète de la porte du four afin d'éviter
les dysfonctionnements et les accidents causés par un dysfonctionnement.
