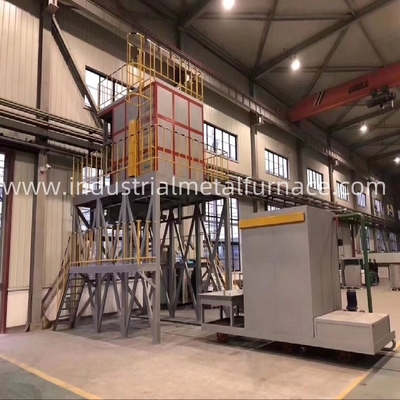

1400×1400×1100 mm Départ vers le bas Rapide 650 degrés Celsius Aluminium T6 Chaleur
Réglage de la chaleur dans le four
1.Application
Le four résistant au traitement thermique de solution solide d'alliage d'aluminium et à l'extinction est un type d'opération périodique
fourneau à résistance, principalement utilisé pour l'éteinte rapide et le traitement par solution de pièces en alliage d'aluminium.
La pièce de travail de ce four adopte un fonctionnement suspendu, avec une bonne circulation thermique et un fonctionnement relativement uniforme
température.
Après le chauffage et l'isolation, la pièce peut rapidement tomber du four dans la piscine d'eau éteignant
La qualité du traitement d'éteinte est élevée.
Le système de contrôle de la température adopte PID zéro-crossing déclenché thyristor et Japon Shimaden intelligent
Le four a une bonne stabilité et adopte un système sans papier.
l'enregistrement automatique de la température et de l'alarme de surtempérature par double commande pour assurer que le
la pièce ne se surchauffe pas.
Les pièces de transmission mécanique du four d'extinction électrique adoptent un contrôle et un fonctionnement de verrouillage.
2. Principaux paramètres techniques
| Je ne veux pas. |
Nom de l'article |
Paramètres techniques |
| 1 |
Puissance nominale |
110 kW±5% (1-100% de puissance réglable) |
| 2 |
Voltage nominal |
Phase 380V: 3P Fréquence: 50HZ |
| 3 |
Température nominale |
650 °C |
| 4 |
Méthode de régulation de la température |
SCR, régulateur PID, contrôle de la température du compteur électrique japonais, avec interface de communication 485 et écran tactile de 10,1 pouces.Exportation vers le disque U, prendre des captures d'écran, etc., avec alarme de surchauffe. |
| 5 |
Nombre de zones de chauffage |
1 zone |
| 6 |
Méthode de connexion |
Y |
| 7 |
Uniformité de la température du four |
± 5°C |
| 8 |
Précision du contrôle de la température |
± 1°C |
| 9 |
Dimensions intérieures du panier |
Pour les véhicules à moteur à combustion |
| 10 |
Temps de déclenchement |
≤ 10 secondes |
| 11 |
Temps de chauffage du four vide |
≤ 1 heure |
| 12 |
Régulation de la température de l'instrument |
≤ 10 kW |
| 13 |
Puissance du ventilateur de circulation |
7.5KW ventilateur à fréquence variable à 4 pôles 1 jeu |
| 14 |
Moteur de levage de charge |
2 tonnes de treuil à double vitesse, 10 m/min, 20 m/min; vitesse de levage de 10/20 m/min, équipé d'un moteur à deux vitesses, d'un frein électromagnétique, d'une boîte de commande électrique à deux vitesses,et une corde en acier de 20 mètres de diamètre de 19.5 mm. |
| 15 |
Hausse de température de la paroi extérieure du côté du four |
≤ 35 °C |
| 16 |
Capacité de chargement |
< 1200 kg |
| 17 |
Méthode de serrage de la porte du four |
serrage des bouteilles |
| 18 |
Méthode de chauffage |
Chaque fois que la courroie de résistance chauffe |
3. Structure Introduction
La structure du four électrique T6 est constituée d'un four chauffant, d'un mécanisme de levage, d'un
mécanisme d'extinction,
un système de commande et d'autres pièces.
3.1Fours de chauffage
Le four chauffant est constitué d'un corps de four électrique, d'un élément chauffant, d'un dispositif de circulation de l'air chaud, d'une base
Un cadre et une porte de four.
Mécanisme de fermeture, etc.
Le châssis de la coque du four est soudé avec de l'acier à 10° (l'espacement du châssis d'acier à 10°)
est ≤ 800 mm), et l'épaisseur de la plaque d'acier de la coque du four est ≥ 4 mm.
Il peut empêcher le flux d'air chaud du ventilateur de circuler à travers les fibres du corps du four.
Le haut de la paroi interne est soudé avec une plaque d'acier inoxydable résistant à la chaleur de 3 mm d'épaisseur.
Le dispositif de circulation de l'air chaud est constitué d'un ventilateur et d'une plaque de guidage de l'air.
Le ventilateur est en acier résistant à la chaleur 1Cr18Ni9Ti pour former une lame de ventilateur centrifuge.
Les lignes d'équilibre dynamique et la balance dynamique sont effectuées pendant la fabrication, et la connexion de lame et d'arbre est serrée avec des écrous.
L'arbre du ventilateur est en 1Cr18Ni9Ti.
Le cadre de base est utilisé pour placer le corps du four et est soudé avec de l'acier à grande conductivité de 16°.
La porte du four et la coque du four sont également en acier de 12# soudé comme cadre, la paroi extérieure est également
à base de
6mm plaque d'acier, et la paroi intérieure est faite de 2mm d'épaisseur 1Cr18Ni9.
réfractaire
coton perforé à l'aiguille de fibre comme matériau isolant et de conservation de la chaleur.
La porte du four de traitement thermique de la solution T6 et le corps du four sont scellés avec un joint souple comprimé en cylindre.
Après le four
La porte est en place, le cylindre est utilisé pour la pousser vers le haut et la fibre de coton est utilisée pour faire un joint doux.
Le panier est constitué d'un tube carré en acier inoxydable 304 et d'un profil en acier inoxydable 304.
Réservoir d'eau mobile: Le réservoir d'eau mobile d'extinction est fabriqué à partir d'une plaque en acier inoxydable 304 d'une épaisseur de 5 mm et d'un grand
Le cadre inférieur est soudé avec de l'acier de canal 14# et la circulation de l'eau
Un mécanisme de déplacement électrique est installé sous le réservoir d'eau mobile, avec 6 roues
en 3 rangées, et un réducteur à l'avant pour faire bouger les roues.
il se déplace vers le fond du corps du four par déplacement électrique et s'ouvre vers l'extérieur du corps du four lorsque
Le réservoir d'eau est équipé d'un tuyau de chauffage en U pour chauffer le réservoir d'eau et est équipé de
un système de contrôle électronique pour stabiliser la température de l'eau.
Puissance de chauffage: 45 kW
3.2 Mécanisme de levage
Le mécanisme de levage est constitué d'un treuil à deux vitesses, d'un panier de chargement, d'une chaîne de levage, d'une roue de roulement, etc.
Le treuil est installé sur un côté du cadre de base et adopte un réducteur de faible rapport de vitesse avec un verrouillage automatique
dispositif permettant au châssis de recharge de rester et de ralentir à n'importe quelle position pour empêcher le châssis de recharge
de frapper rapidement le réservoir d'extinction lorsqu'il descend.
3.3 Système de commande
Le système de contrôle de la température utilise PID zéro-crossing thyristor de déclenchement et japonais Shimaden compteur intelligent
Un enregistreur sans papier est utilisé pour enregistrer la courbe d'augmentation de température et une surtemperature
La double commande garantit que la pièce ne surchauffe pas.
Les pièces de transmission mécanique du four à fond de chute T6 adoptent un contrôle de blocage, c'est-à-dire lorsque le four
la porte est légèrement ouverte, l'alimentation du ventilateur et de l'élément chauffant est automatiquement coupée, et
l'alimentation du dispositif de levage est automatiquement rétablie; lorsque le panier de chargement arrive au point spécifié,
lorsque la position du four et la porte du four sont fermés, l'alimentation du dispositif de levage est automatiquement coupée;
l'alimentation électrique du ventilateur et de l'élément chauffant ne peuvent être connectées qu'après que la porte du four ait été ouverte.
fermées en place pour éviter les accidents causés par un mauvais fonctionnement.
5. Portée de l'offre
| Je ne veux pas. |
Nom de l'article |
Quantité |
| 1 |
Fours de chauffage et d'extinction |
1 série |
| 2 |
dispositif de levage |
1 série |
| 3 |
Système de commande à écran tactile PID |
1 série |
| 4 |
thermocouple, fil de compensation |
1 série |
| 5 |
le chariot |
1 série |
| 6 |
support de chargement en acier inoxydable |
2 pièces |
| 7 |
réservoir d'eau mobile en acier inoxydable |
1 série |
| 8 |
dessin de base |
1 pour cent |
| 9 |
Equipement dessin général |
1 pour cent |
| 10 |
schéma électrique |
1 pour cent |
| 11 |
manuel d'utilisation du four électrique |
1 pour cent |
6.Liste des principaux composants
| Je ne veux pas. |
Nom de l'article |
Nom |
| 1 |
Régulateur de température |
Le Japon Shimaden Instruments |
| 2 |
Régulateur de puissance |
Jiangsu Danxiang |
| 3 |
Bandes de résistance |
Le Shougang de Pékin |
| 4 |
Matériaux isolants |
Groupe Shandong Luyang |
| 5 |
Matériaux réfractaires |
Yixing, dans le Jiangsu |
| 6 |
Acier |
Tangshan Fer et acier, Anshan Fer et acier |
| 7 |
Plaque en acier inoxydable |
TISCO |
| 8 |
écran tactile |
MCGS, Chine |
| 9 |
Réducteur |
Transmission de Jiangsu Yifan |
| 10 |
À deux vitesses |
Shanghai Shenwei |
| Remarque: La configuration ci-dessus peut être modifiée pour des marques de niveau équivalent sans que le client ne s'en aperçoive en raison de l'indisponibilité des composants actuels. |
